Осциллографы лабораторные

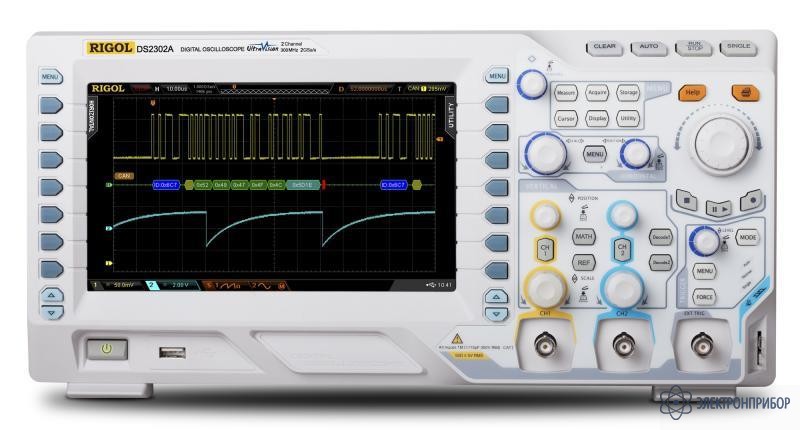

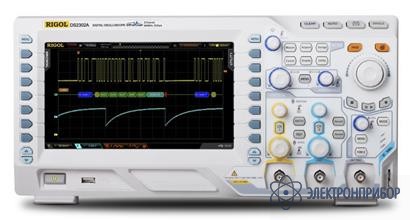

DS2202A-S — цифровой осциллограф
Код товара: 33917-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
54989-13 до 17.07.2024
-
Производитель
Особенности цифрового осциллографа DS2202A-S
- Полоса пропускания осциллографа DS2202A-S: 200 МГц
- Максимальная частота дискретизации в режиме реального времени 2 ГГц
- Количество каналов: 2
- Максимальная cкорость регистрации до 50 000 осциллограмм в секунду
- Возможность записи и воспроизведения до 65 000 кадров
- Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 MΩ), 500 мкВ/дел ~ 1 В/дел (50 Ω)
- Коэффициент развертки: 2 нс/дел ~ 1000 с/дел
- Градации яркости при отображении формы сигнала: до 256
- Глубина памяти 14M, опционально - 56М, вертикальное разрешение 8 бит
- Режимы синхронизации: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I²C, RS232, SPI, USB, FlexRay, CAN
- Математические операции
- Запуск по данным последовательной шины и декодирование (опционально) протоколов I²C, SPI, RS232, CAN и т.д.
- Широкие возможности автоматических измерений со статистикой
- Инновационная технология от Rigol - UltraVision
- Встроенный генератор:
- количество каналов: 2
- максимальная частота выходного сигнала: 25 МГц, разрешение 0.1 Гц
- частота дискретизации 200 МГц
- стабильность частоты: 50 ppm (для частоты >10 кГц)
- разрешение по вертикали 14 бит
- стандартные формы сигналов: синус (0.1 Гц~25 МГц), прямоуг., импульсный (0.1 Гц~15 МГц), треугольный (0.1 Гц~100 кГц), шумовой (25 МГц)
- сигналы произвольной формы: кардинальный синус (sin(x)/x), возрастание и убывание по экспоненциальному закону, постоянный ток, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, пользовательские сигналы (от 0.1 Гц до 10 МГц)
- длина памяти сигналов произвольной формы до 16000 точек
- Дисплей DS2202A-S: цветной, ЖК, диагональ 20 см, 800х480
- Интерфейсы DS2202A-S: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge
- Габариты DS2202A-S: 361х180х130 (мм), вес 3.9 кг
- Гарантия 3 года
-
-
Технические характеристики цифрового осциллографа DS2202A-S
Характеристика Значение Полоса пропускания 200 MГц Количество каналов 2 + внешний запуск Регистрация Режим Обычный
Пиковый детектор (500 пс - один канал, 1 нс - два канала)
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)Макс. дискретизация (реальное время) 2 Гвыб/сек (1 Гвыб/сек - 2 канала) Режим высокого разрешения 12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек Вход Связь по входу открытый, закрытый, земля Входной импеданс 1 MΩ±2% || 16 пФ ±3 пФ
или 50 Ω±1,5%Учет ослабления пробников 0,01х-1000х с шагом 1-2-5 Максимальное входное напряжение 300 Вскз CAT I, 100 Вскз CAT II Ограничение полосы пропускания 20 МГц, полный диапазон Параметры
горизонтальной системыСкорость захвата осциллограмм 50000 осц./сек Интерполяция (sin x)/x Глубина записи 14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек
7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точекКоэффициент развертки 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 Погрешность временной базы ±25 ppm Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....100000 сРежимы Y-T, X-Y, самописец, задержка Параметры вертикальной системы Вертикальное разрешение 8 бит Вертикальное отклонение 500 мкВ/дел ~ 10 В/дел (1 MΩ)
500 мкВ/дел ~ 10 В/дел (50 Ω)Диапазон смещения ±2 В (500 мкВ ~ 50 мВ),
±10 В (51 мВ ~ 200 мВ),
±50 В (205 мВ ~ 2 В )
±100 В (2,05 В ~ 10 В )Полоса пропускания для аналогового периодического сигнала 200 МГц Полоса пропускания для однократного сигнала Полный диапазон Низкочастотный предел ≤5 Гц ( на входе BNC) Время нарастания ≤1,8 нс (типичное) Погрешность коэф.усиления ±2% Погрешность смещения ±0,1 дел ±2 мВ ±1%смещения Изоляция между каналами ≥40 дБ Измерения Курсорные ручные (ΔV, ΔT, 1/ΔT), слежение, авто Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ Отображение 5 измерений одновременно Статистика Среднее, максимальное, минимальное, девиация, количество измерений Частотомер встроенный, 6 разрядов Математические операции A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции FFT окна прямоугольник, Hanning, Blackman, Hamming Логические операции AND, OR, NOT, XOR Математические функции Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent Декодирование Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция) Система запуска
Характеристики Значение Диапазон уровня запуска Внутренний ±5 делений от центра экрана EXT ±4 В Режим запуска Авто, обычный, одиночный Фильтрация Срез ФВЧ (75 кГц), ФНЧ (75 кГц) Блокировка уровня запуска 100 нс ~ 10 с Чувствительность триггера 1 дел (< 10 мВ); 0,3 дел (>10 мВ) Запуск по фронту нарастающий, спадающий, нарастающий&спадающий Запуск по длительности импульса Условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =Диапазон установок 2 нс ~ 4 с Запуск по ранту Условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <> Диапазон установок 2 нс ~ 4 с Запуск по окну
(опция AT-DS2000A)Фронт нарастающий, спадающий, нарастающий&спадающий Позиция запуска Вход, выход, время Ширина окна (время) 16 нс ~ 4 с Запуск по N фронту
(опция AT-DS2000A)Тип фронта нарастающий, спадающий Время 16 нс ~ 10 с Номер фронта 1 ~ 65535 Запуск по видеосигналу Cистема NTSC, PAL и SECAM Cтандарт 480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A) Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт Запуск по задержке
(опция AT-DS2000A)Фронт нарастающий, спадающий Условие задержки >, <, внутри интервала<>, вне интервала >< Длительность задержки 2 нс ~ 10 с Запуск по истечении времени (TimeOut)
(опция AT-DS2000A)Фронт нарастающий, спадающий, нарастающий&спадающий Установка времени 16 нс ~ 4 с Запуск по длительности события
(опция AT-DS2000A)Установка H, L, X Условие запуска >, <, внутри интервала<> Длительность 2 нс ~ 10 с Запуск Установка/Удержание (Setup/Hold)
Фронт нарастающий, спадающий Установка H, L Время установки 2 нс ~ 1 с Время удержания 2 нс ~ 1 с RS232/UART запуск Полярность положительная, отрицательная Условие запуска Start, Error, Check Error, Data Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User Разрядность 5 bit, 6 bit, 7 bit, 8 bit I2C запуск Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D Разрядность адреса 7 бит, 10 бит Диапазон 0 ~ 127, 0 ~ 1023 Длина 1 ~ 5 байт SPI запуск Условие TimeOut Значение удержания 100 нс ~ 1 нс Разрядность 4 бит ~ 32 бит Установка H, L, X USB запуск
(опция AT-DS2000A)Скорость сигнала низкая, полная Условие запуска SOP, EOP, RC, Suspend, ExitSuspend CAN запуск
(опция CAN-DS2000A)Тип сигнала Rx, Tx, CAN_H, CAN_L, Differential Условие запуска SOF, EOF, Frame Type, Frame Error Скорость 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User Точки сэмплирования 5% ~ 95% Тип фрейма Data, Remote, Error, OverLoad Тип ошибки Bit Fill, Answer Error, Check Error, Format Error, Random Error Генератор сигналов
Характеристика Значение Количесто каналов 2 Частота дискретизации 200 Мвыб/сек Вертикальное разрешение 14 бит Максимальная частота 25 МГц Стандартные формы Синус, меандр, импульсный, треугольный, шумовой, постоянный ток DC Пользовательские формы Кардиотонический, экспоненциальный нарастающий и спадающий, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, произвольной формы Синус Диапазон частот 0,1 Гц ~ 25 МГц Нелинейность АЧХ 0,5 дБ (относительно 1 кГц) Гармонические искажения -40 дБн Негармонические искажения -40 дБн Общие гармонические искажения 1% Отношение сигнал/шум 40 дБ Меандр/Импульс Диапазон частот 0,1 Гц ~ 15 МГц Время нарастания/спада <15 нс Выброс <5% Коэффициент заполнения 10% ~90% Разрешение (коэффициент заполнения) 1% до 10 нс (что больше) Мин.длительность импульса 20 нс Разрешение (длительность импульса) 10 нс или 5 бит (что больше) Джиттер 500 пс Треугольный Диапазон частот 0,1 Гц ~ 100 кГц Линейность 1% Симметрия 0% ~100% Шумовой Полоса 25 МГц Пользовательские формы Диапазон частот 0,1 Гц ~ 1 МГц Произвольная форма Диапазон частот 0,1 Гц ~ 10 МГц Глубина записи 2 ~ 16 К точек Ячеек памяти для сохранения 10 Частота Точность 100 ppm (<10 кГц); 50 ppm (>10 кГц) Разрешение 0,1 Гц или 4 бит (что больше) Амплитуда Диапазон 20 мВпик-пик ~ 5 Впик-пик (высокий импеданс)
10 мВпик-пик ~ 2,5 Впик-пик (импеданс 50 Ом)Точность 2% (1 кГц) Разрешение 100 мкВ или 3 бит (что больше) Смещение
постоянной составляющейДиапазон ±2,5 В (высокий импеданс); ±1,25 В (импеданс 50 Ом) Точность 2% (1 кГц) Разрешение 100 мкВ или 3 бит (что больше) Основные технические характеристики
Дисплей
Тип дисплея диагональ 8” (203 мм) , ЖК, TFT матрица Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек Количество цветов 160 000 цветов Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно Выход для компенсации пробника
Выходное напряжение (типичное) амплитуда 3 Вп-п Частота (типичное) Меандр 1 кГц Интерфейс
Стандартный USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) Принтер PictBridge Питание
Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II Потребляемая мощность <50 Вт предохранитель 2 A, T тип, 250 В Массо-габаритные параметры
Габаритные размеры 361,6 мм × 179,6 мм × 130,8 мм (Ш*В*Г) Вес Около 4 кг (4,5 кг с упаковкой) -
Комплект поставки DS2202A-S
№ Наименование Количество 1. Цифровой осциллограф DS2202А-S 1 2. USB кабель для подключения к ПК 1 3. Краткое руководство по эксплуатации 1 4. Осциллографический щуп 2 5. Сетевой кабель 1 6. CD диск с руководством по эксплуатации и программным обеспечением 1 Дополнительная комплектация DS2202A-S:
(Поставляется по отдельному заказу)
Наименование Комплект для монтажа в стойку RM-DS2000A Опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A Опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A Опция расширения памяти до 56 М (1 канал) / 28 М (2 канала) MEM-DS2000A Опция расширенного запуска AT-DS200A -
Дополнительная комплектация DS2202A-S
-
Рекомендуемые замены DS2202A-S
