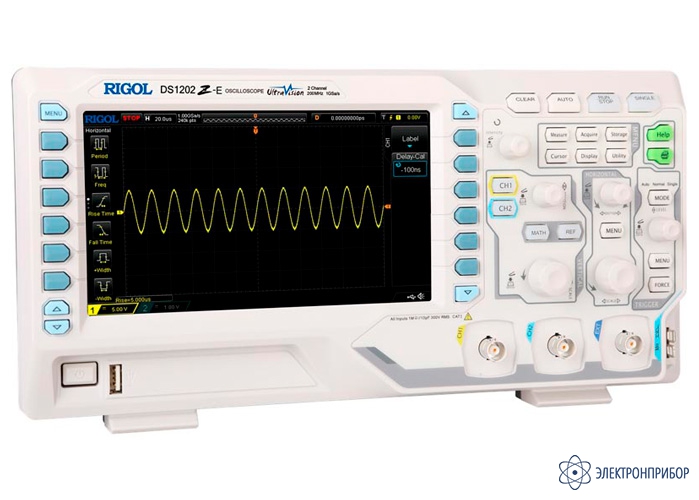

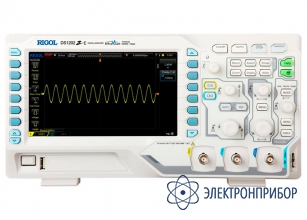

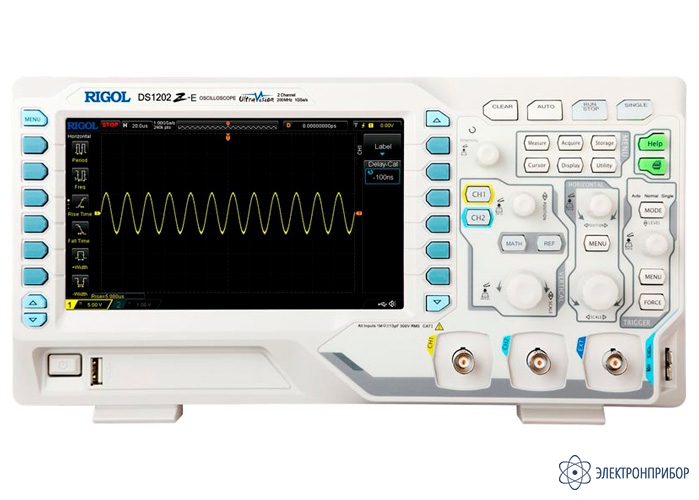

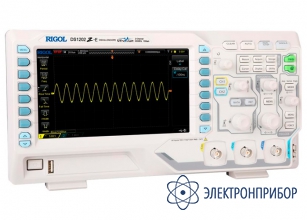

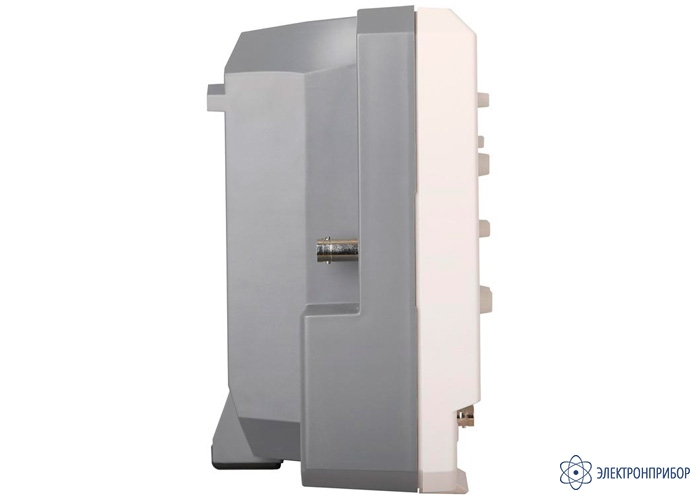

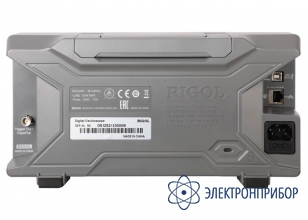

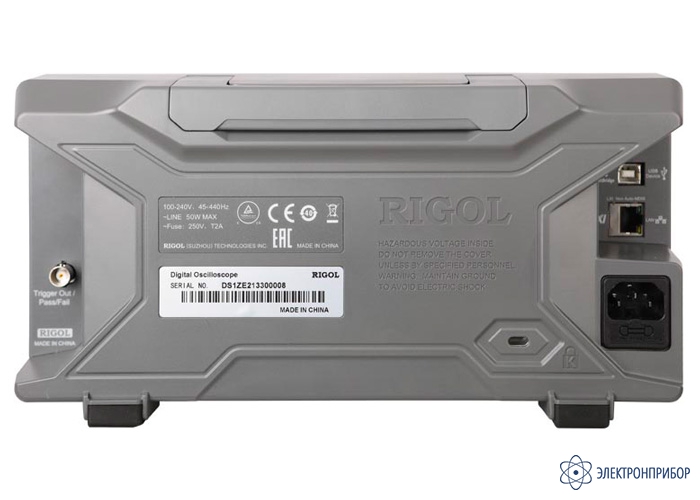

DS1202Z-E — цифровой осциллограф

Код товара: 60958
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      82665-21 до 13.08.2026

    • Производитель

      RIGOL, Китай

    • Артикул

      А220585

    Описание цифрового осциллографа DS1202Z-E:

    Цифровой осциллограф DS1202Z-E обладает превосходными техническими характеристиками и широким набором функций, необходимым для исследования и отладки различных электронных схем. Применение в цифровом осциллографе DS1202Z-E инновационной технологии UltraVision позволило добиться высокой скорости захвата осциллограмм и большой глубины записи, а также обеспечить удобную навигацию по захваченному сигналу. У осциллографа DS1202Z-E имеется возможность синхронизации и декодирования сигналов последовательных шин, что позволяет использовать этот прибор для разработки и анализа встраиваемых систем.

    Особенности цифрового осциллографа DS1202Z-E:

    • Полоса пропускания 200 МГц;
    • Количество каналов – 2;
    • Частота дискретизации в реальном времени до 1 Гвыб/с;
    • 37 типов автоматических измерений со статистикой;
    • Запуск и декодирование сигналов последовательных шин (I2C, RS-232, SPI);
    • Автоматический регистратор до 60000 кадров;
    • Широкий выбор математических операций.
  • Технические характеристики цифрового осциллографа DS1202Z-E:

    Параметр Значение
    Полоса пропускания 200 MГц
    Режим дискретизации Реальное время
    Количество каналов 2 аналоговых + вход внешнего запуска
    Минимальная детектируемая длительность импульса цифровые каналы (опция): 10 нс
    Регистрация Режим Обычный
    Пиковый детектор 4 нс
    Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)
    Высокое разрешение 12 бит
    Максимальная дискретизация (реальное время) 1 Гвыб/сек (500 Мвыб/сек - 2 канала)
    Вход Связь по входу открытый, закрытый, земля
    Входной импеданс 1 MОм±1% || 15 пФ ±3 пФ
    Учет ослабления пробников 0,01х-1000х с шагом 1-2-5
    Максимальное входное напряжение 300 Вскз CAT I, 100 Вскз CAT II
    Переходное перенапряжение 1000 Вп-п
    Ограничение полосы пропускания 20 МГц, полный диапазон
    Параметры горизонтальной системы Скорость захвата осциллограмм 30000 осц./сек
    Интерполяция (sin x)/x
    Глубина записи 24 М точек
    Коэффициент развертки 2 нс/дел ~ 50 с/дел, с шагом 1~2~5
    Погрешность временной базы ≤±25 ppm
    Максимальная задержка Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации)
    Пост-запуск: 1 с....500 с
    Режимы Y-T, X-Y, самописец, задержка
    Параметры вертикальной системы Вертикальное разрешение 8 бит
    Вертикальное отклонение 1 мВ/дел ~ 10 В/дел
    Диапазон смещения ±2 В (1 мВ/дел ~ 499 мВ/дел),
    ±100 В (500 мВ/дел ~ 10 В/дел)
    Полоса пропускания для аналогового периодического сигнала DC ~ 200 МГц
    Полоса пропускания для однократного сигнала DC ~ 200 МГц
    Ограничение полосы пропускания 20 МГц
    Низкочастотный предел ≤5 Гц ( на входе BNC)
    Время нарастания ≤1,75 нс (типичное)
    Погрешность коэффициент усиления <10 мВ: ±4% от полной шкалы
    ≥10 мВ: ±3% от полной шкалы
    Погрешность смещения ±0,1 дел ±2 мВ ±1% смещения
    Изоляция между каналами ≥40 дБ
    Измерения Курсорные ручные (ΔV, ΔT, 1/ΔT), слежение, авто
    Автоматические Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, tVmax, tVmin, Positive Rate, Negative Rate, Delay 1→2↑, Delay 1→2↓, Phase 1→2↑, Phase 1→2↓, Maximum, Minimum, Peak-Peak, Value, Top Value, Bottom Value, Amplitude, Upper Value, Middle Value, Lower Value, Average, Vrms, Overshoot, Pre-shoot, Area, Period Area, Period Vrms, Variance
    Отображение 5 измерений одновременно
    Статистика Среднее, максимальное, минимальное, девиация, количество измерений
    Частотомер встроенный, 6 разрядов
    Математические  операции A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр
    FFT окна прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
    Отображение в режиме БПФ полное окно, половина окна
    Масштаб для FFT окна dB/dBm, Vrms
    Фильтр ФНЧ, ФВЧ, полосовой, режекторный
    Количество шин для декодирования 2
    Декодирование Parallel, RS-232/UART , I²C, SPI
    СИСТЕМА ЗАПУСКА
    Диапазон уровня запуска Внутренний ±5 делений от центра экрана
    Внешний ±4 В
    Режим запуска Авто, обычный, одиночный
    Фильтрация Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
    Блокировка уровня запуска 16 нс ~ 10 с
    Чувствительность триггера 1 дел (< 5 мВ); 0,3 дел (>5 мВ)
    Запуск по фронту нарастающий, спадающий, нарастающий & спадающий
    Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 8 нс ~ 10 с
    Запуск по ранту условие запуска положительная или отрицательная полярность:  >, <, внутри диапазона <>
    диапазон установок 8 нс ~ 10 с
    Запуск по окну Фронт нарастающий, спадающий, нарастающий&спадающий
    Позиция запуска Вход, выход, время
    Ширина окна (время) 8 нс ~ 10 с
    Запуск по N фронту Тип фронта нарастающий, спадающий
    Время 16 нс ~ 10 с
    Номер фронта 1 ~ 65535
    Скорость нарастания Скорость сигнала положительная или отрицательная полярность: >, <, <>
    Условие запуска 8 нс ~ 10 с
    Запуск по видеосигналу Cистема NTSC, PAL и SECAM
    Cтандарт 480P, 576P HDTV
    Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт
    Запуск по задержке Фронт нарастающий, спадающий
    Условие задержки >, <, <>, ><
    Длительность задержки 8 нс ~ 10 с
    Запуск по истечении времени Фронт нарастающий, спадающий, нарастающий&спадающий
    Установка времени 16 нс ~ 10 с
    Запуск по длительности события Установка H, L, X
    Условие запуска >, <, <>
    Длительность 8 нс ~ 10 с
    Запуск Установка/Удержание (Setup/Hold) Фронт нарастающий, спадающий
    Установка H, L
    Время установки 8 нс ~ 1 с
    Время удержания 8 нс ~ 1 с
    RS-232/UART запуск Полярность положительная, инвентированая
    Условие запуска Start, Error, Check Error, Data
    Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps,
    230400bps, 460800bps, 921600bps, 1 Мbps, пользовательская
    Разрядность 5 бит, 6 бит, 7 бит, 8 бит
    I²C запуск Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
    Разрядность адреса 7 бит, 8 бит, 10 бит
    Диапазон от 0 до 127, от 0 до 255, от 0 до 1023
    Длина 1 ~ 5 байт
    SPI запуск Условие TimeOut, CS
    Значение удержания 16 нс ~ 10 нс
    Разрядность 4 бит ~ 32 бит
    Установка H, L, X
    Параметр Значение
    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Дисплей
    Тип дисплея диагональ 7” , ЖК, TFT матрица
    Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
    Количество цветов 16 000 000 цветов (24 бит)
    Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно
    Тип отображения векторный, точками
    Выход для компенсации пробника
    Выходное напряжение (типичное) амплитуда 3 Вп-п
    Частота (типичное) Меандр 1 кГц
    Интерфейс
    Стандартный USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail)
    Питание
    Напряжение 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
    Потребляемая мощность <50 Вт
    Предохранитель 2 A, T тип, 250 В
    Массо-габаритные параметры
    Габаритные размеры (ШхВхГ) 323,1×160,8×122,4 мм
    Вес Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой)
  • Комплект поставки DS1202Z-E

    Наименование Количество
    1 Цифровой осциллограф DS1202Z-E 1
    2 Осциллографический щуп пассивный (350 МГц) 2
    3 Сетевой кабель 1
    4 USB кабель для подключения к ПК 1
