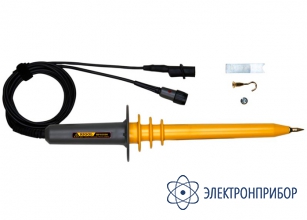

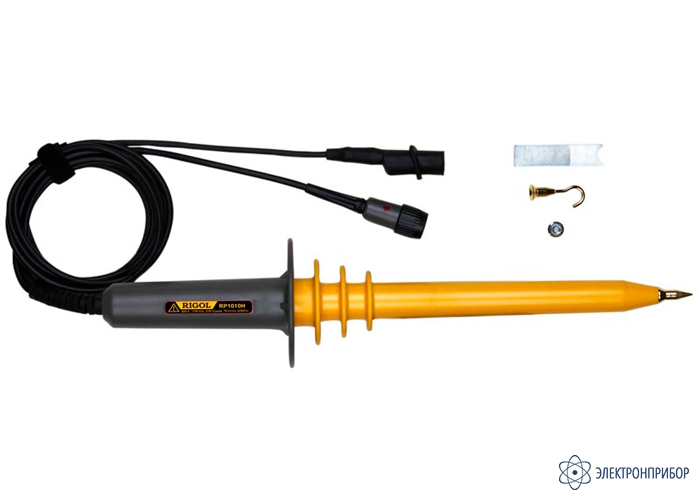

RP1010H — высоковольтный пробник
Код товара: 66829-
-
Гарантия
1 год
-
Производитель
Описание высоковольтного пробника RP1010H:
Пробник пассивный высоковольтный DC-40 МГц, коэффициент ослабления 1000х, максимальное входное напряжение 10 кВ (DC), 20 кВп-п (импульс)/ 7 кВ ACскз, входной импеданс/емкость 100 МОм/3 пФ, диапазон компенсации 5 пФ~50 пФ, время нарастания 8,8 нс. Габаритные размеры Ø75х320 мм. Вес 250 г. Для осциллографов Rigol серий DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000.
-
-
Технические характеристики высоковольтного пробника RP1010H:
Параметр Значение Максимальное рабочее напряжение DC: 10 кВ
AC: ≤20 кВп-п
AC: ≤7 кВскз (синус)Сигнал/шум DC ≥60 дБ (1 кГц), ≥50 дБ (1 МГц) Полоса пропускания DC…40 МГц Коэффициент деления 1:1000 Время нарастания ≤8,8 нс Входной импеданс 100 МОм || 3,0 пФ Диапазон компенсации 5 пФ…50 пФ Точность DC: ±3% полного диапазона
AC: ±3% (1 кГц / 1 кВ)Температурный коэффициент <200 ppm / °C Длина кабеля 2 м ± 0,2 м Рабочие условия Температура: -10...55 °C
Относительная влажность: ≤85%RHГабаритные размеры Ø75 х 340 мм Вес 250 г -
Комплект поставки RP1010H
№ Наименование Количество 1 Высоковольтный пробник RP1010H 1 -
Совместимость с RP1010H
