ПН-6000 — делитель напряжения

Код товара: 84340
  • 86420-22

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      86420-22 до 16.08.2027

    Назначение делителя напряжения ПН-6000:

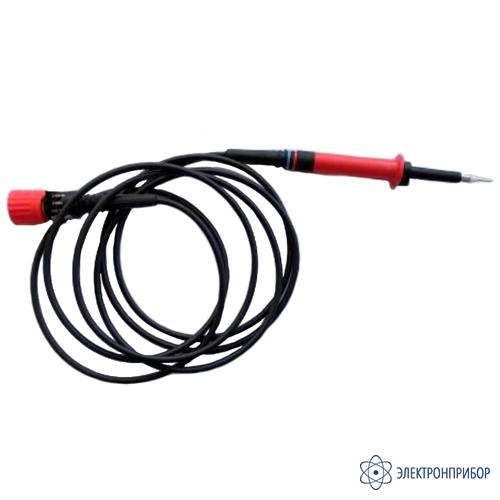

    Делитель напряжения ПН-6000 конструктивно выполнен в виде осциллографического пробника. Датчики тока ИШ-100Р, ИШ-100ВЧ и делитель напряжения ПН-6000 могут быть использованы для измерения параметров импульсов тока и напряжения испытательных генераторов затухающих колебательных помех по ГОСТ IEC 61000-4-12-2016, ГОСТ IEC 61000-4-18-2016. Входит в состав набора КНЭМС-2.

    Набор калибровочный КНЭМС-2 предназначен для измерений напряжения и силы постоянного, переменного и импульсного тока, а также временных параметров импульсных сигналов совместно с осциллографами, вольтметрами и другими радиатехническими средствами измерений.

    Набор КНЭМС-2 состоит из датчиков тока ИШ-100Р, ИШ-100ВЧ и ИШ-2.0ВЧ, делителей напряжения ПН-6000 и РН-5000, аттенюаторов 6620-SMA-50-1 (2 штуки) и адаптера АТ-1. Принцип действия делителей напряжения и аттенюаторов основан на методе ослабления напряжения при помощи резистивного делителя. Принцип действия датчиков тока основан на методе измерения силы тока с помощью резистивного шунта.

  • Технические характеристики делителя напряжения ПН-6000:

    Параметр Значение
    Рабочий диапазон частот, МГц от 0 до 4000
    Коэффициент деления (при работе на нагрузку 1 МОм) 1000±100*
    Пределы допускаемой относительной погрешности коэффициента деления на постоянном токе, % ±1
    Неравномерность коэффициента деления в диапазоне частот, дБ, не более:
    - от 0 до 100 МГц включ.
    - св. 100 до 400 МГц
    ±0,5
    ±3
    Входное сопротивление на постоянном токе, МОм 50±0,5
    Максимальное напряжение постоянного тока, кВ 6
    Максимальное импульсное напряжение (при длительности импульса 700 мкс, и частоте повторения не более 1 Гц), кВ 6
    Габаритные размеры без кабеля (диаметр×высота), мм, не более 20×140
    Масса, кг, не более 0,2
    * - конкретные значения приведены в формуляре.

  • Комплект поставки ПН-6000

    № Наименование Количество
    1 Делитель напряжения ПН-6000 1
