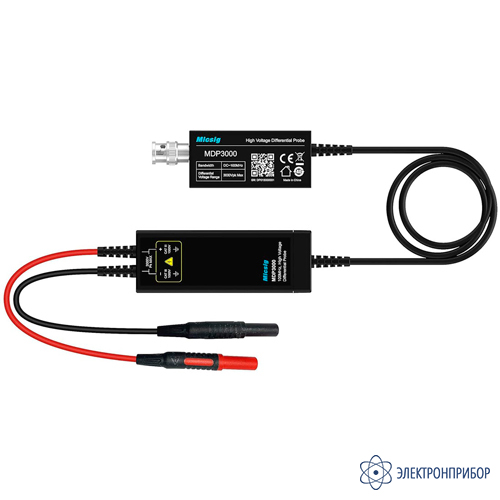

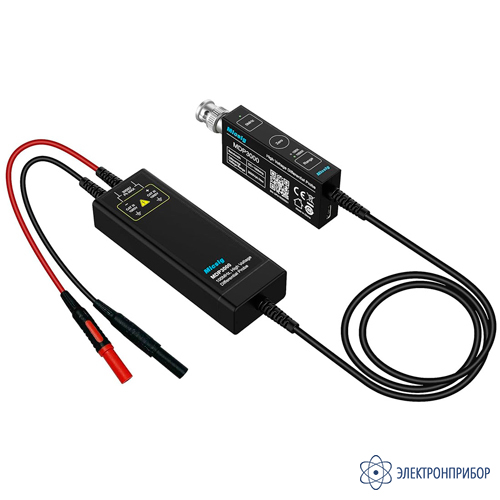

MDP3002 — осциллографический высоковольтный дифференциальный пробник SigOFIT
Код товара: 75363-
4-6 дней
-
Гарантия
12 месяцев
-
Производитель
-
Артикул
03256
Особенности осциллографического высоковольтного дифференциального пробника SigOFIT MDP3002:
- полоса пропускания: 200 МГц;
- коэффициент деления: х100, х1000;
- максимальное входное напряжение: 3000 В;
- входное сопротивление: 10 и 20 МОм.
-
-
Технические характеристики осциллографического высоковольтного дифференциального пробника SigOFIT MDP3002:
Параметр Значение Полоса пропускания 200 МГц Время нарастания 1,75 нс Коэффициент ослабления х100
х1000Погрешность усиления ±2% Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) 300 В (х100)
3000 В (х1000)Уровень шума, приведенный к входу Полная полоса:
<0,9 мВскз (х100)
<0,4 мВскз (х1000)
Ограничение полосы 5 МГц:
<0,4 мВскз (х100)
<0,35 мВскз (х1000)Ослабление синфазного сигнала >-80 дБ (постоянный ток)
>-60 дБ (100 кГц)
>-30 дБ (10 МГц)
>-26 дБ (100 МГц)Задержка распространения 11,99 нс (х100)
12,27 нс (х1000)Импеданс входа 20 МОм/1,5 пФ (дифференциальный режим);
10 МОм/3 пФ (режим с одним заземленным входом)Выходное напряжение <3 В Сигнализация перегрузки мигание индикатора, звуковой сигнал Питание USB Type-C Потребляемая мощность 2 Вт Размеры модуля управления 91x33x15 мм Размеры сигнального блока 100x36x20 мм Длина входного кабеля около 8 см Длина выходного кабеля около 120 см -

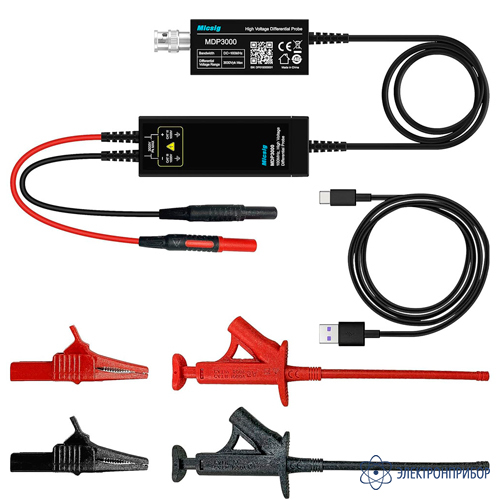

Комплект поставки MDP3002
№ Наименование Количество 1 Осциллографический высоковольтный дифференциальный пробник SigOFIT MDP3002 1
