ПрофКиП DNV-40 — делитель напряжения высоковольтный (40кВ)

Код товара: 80499

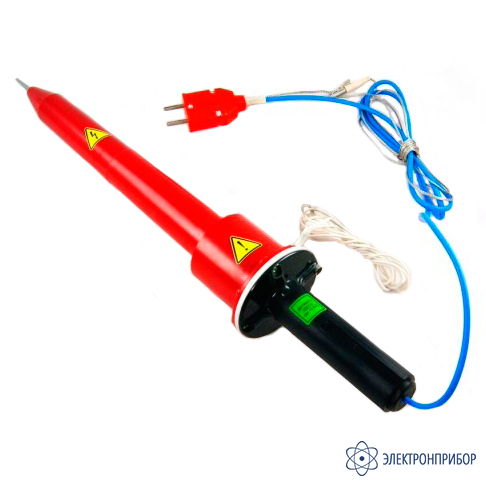

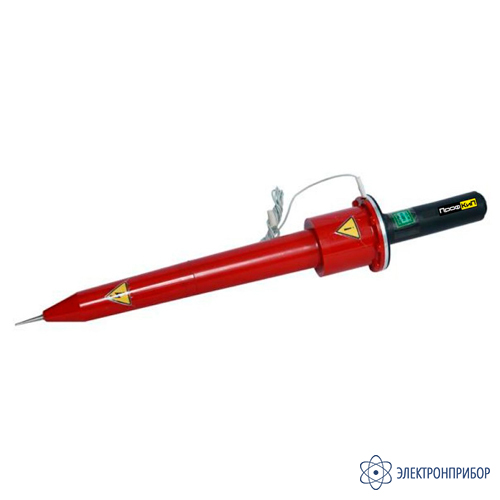

  • Делитель напряжения высоковольтный (40кв) ПрофКиП DNV-40 Делитель напряжения высоковольтный (40кв) ПрофКиП DNV-40

    Назначение делителя напряжения высоковольтного (40кВ) ПрофКиП DNV-40:

    Делитель напряжения высоковольтный ПрофКиП DNV-40 предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение, измерения постоянного напряжения от 0 до 40 кВ совместно с цифровыми вольтметрами постоянного тока и универсальными цифровыми вольтметрами, входное сопротивление которых равно (10±0,05) МОм или не менее 1 ГОм. Измерение постоянного напряжения в диапазоне от 0 до 40 кВ с использованием делителя производится путем масштабного преобразования высокого измеряемого напряжения в диапазоне от 0 до 40 кВ до значения, удобного для последующего его измерения цифровым вольтметром. Делитель ПрофКиП DNV-40 применяется для измерений при разработке, производстве, ремонте и при эксплуатации телевизионных приемников и другой радиоэлектронной аппаратуры

    Особенности делителя напряжения высоковольтного (40кВ) ПрофКиП DNV-40:

    • коэффициент деления 1:1000; 1:2000;
    • максимальное входное напряжение 40 кВ;
    • точность 0,5-0,6%.

  • Технические характеристики делителя напряжения высоковольтного (40кВ) ПрофКиП DNV-40:

    Параметр Значение
    Пределы допускаемой относительной погрешности  коэффициента деления, %
    1:1000
    1:2000
    0,5
    0,6
    Входное сопротивление, МОм 500
    Максимальный ток нагрузки, м 5
    Максимальное значение входного напряжения, кВ:
    DC
    DC (при времени измерения не более 10 мин)
    0-30
    30-40
    Максимальная мощность нагрузки, Вт 150
    Рабочие условия применения:
    - температура окружающего воздуха, С
    - относительная влажность окружающего воздуха, %
    - атмосферное давление, кПа
    от +5 до +40
    80
    100
    Масса, кг, не более 1
    Габаритные размеры, мм не более:
    - диаметр
    - длина
    90
    550

  • Комплект поставки ПрофКиП DNV-40

    № Наименование Количество
    1 Делитель напряжения высоковольтный ПрофКиП DNV-40  1
    2 Комплект шунтов 1
    3  Крючок для удобного захвата проводников 1
    4 Штырь заземления 1
    5 Инструкция по эксплуатации 1
