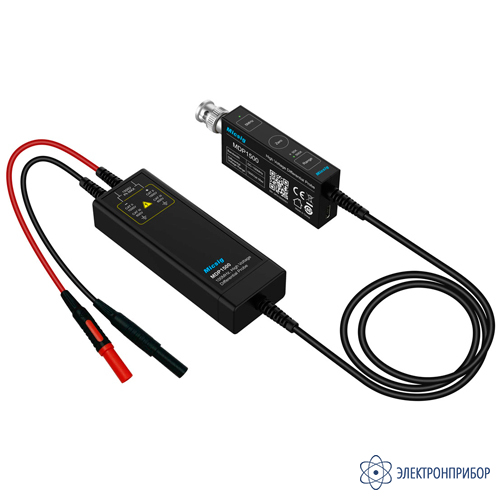

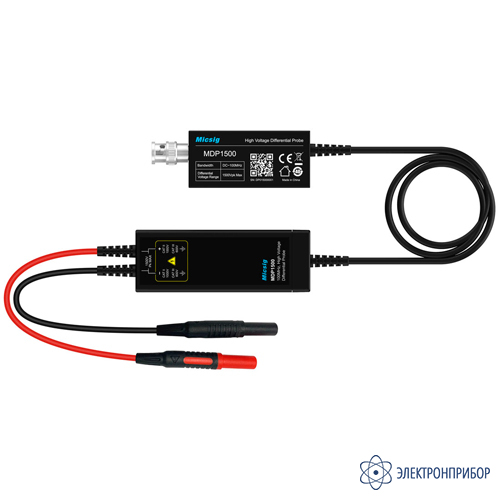

MDP1501 — осциллографический высоковольтный дифференциальный пробник SigOFIT
Код товара: 75362-
4-6 дней
-
Гарантия
12 месяцев
-
Производитель
-
Артикул
03252
Особенности осциллографического высоковольтного дифференциального пробника SigOFIT MDP1501:
- полоса пропускания: 150 МГц;
- коэффициент деления: х50, х500;
- максимальное входное напряжение: 1500 В;
- входное сопротивление: 16 и 8 МОм.
-
-
Технические характеристики осциллографического высоковольтного дифференциального пробника SigOFIT MDP1501:
Параметр Значение Полоса пропускания 150 МГц Время нарастания 2,33 нс Коэффициент ослабления х50
х500Погрешность усиления ±2% Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) 150 В (х50)
1500 В (х500)Уровень шума, приведенный к входу Полная полоса:
<0,9 мВскз (х50)
<0,4 мВскз (х500)
Ограничение полосы 5 МГц:
<0,4 мВскз (х50)
<0,35 мВскз (х500)Ослабление синфазного сигнала >-80 дБ (постоянный ток)
>-60 дБ (100 кГц)
>-30 дБ (10 МГц)
>-26 дБ (100 МГц)Задержка распространения 11,99 нс (х50)
12,27 нс (х500)Импеданс входа 16 МОм/1,5 пФ (дифференциальный режим);
8 МОм/3 пФ (режим с одним заземленным входом)Выходное напряжение <3 В Сигнализация перегрузки мигание индикатора, звуковой сигнал Питание USB Type-C Потребляемая мощность 2 Вт Размеры модуля управления 91x33x15 мм Размеры сигнального блока 100x36x20 мм Длина входного кабеля около 8 см Длина выходного кабеля около 120 см -

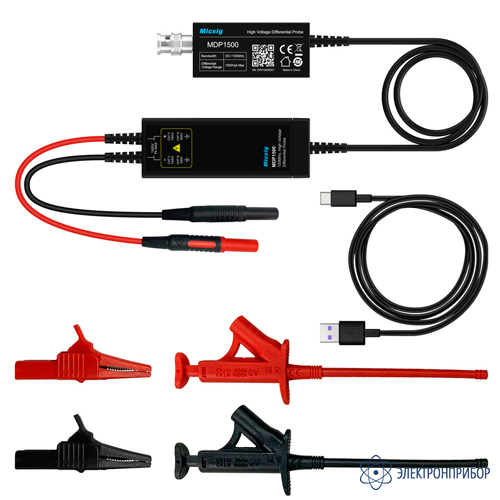

Комплект поставки MDP1501
№ Наименование Количество 1 Осциллографический высоковольтный дифференциальный пробник SigOFIT MDP1501 1
