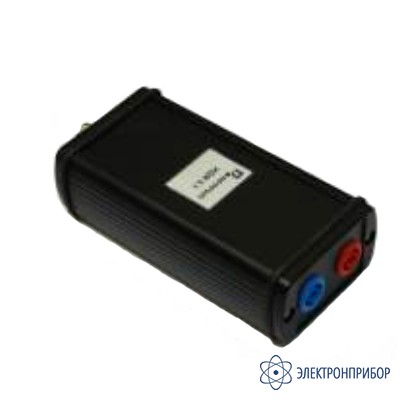

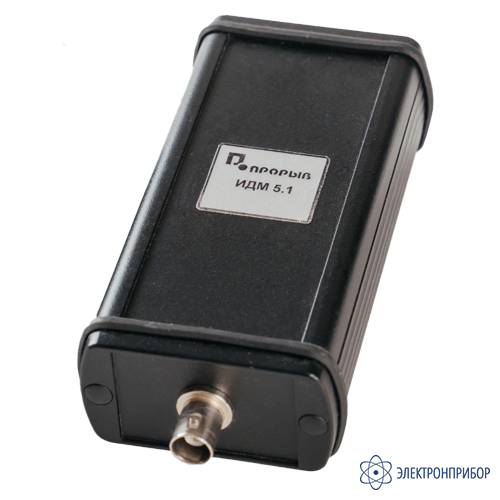

ИДМ 5.1 — делитель напряжения

Код товара: 43381
  • 72161-18

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      48 месяцев

    • Госреестр СИ РФ

      72161-18 до 20.08.2029

    Назначение делителя напряжения ИДМ 5.1:

    Делитель напряжения ИДМ 5.1 предназначен для измерения параметров импульсов напряжения с амплитудой до 5 кВ и длительностью до 1 мс. Применяется совместно с осциллографами с входным сопротивлением 1 МОм и входной емкостью (30…50) пФ.

  • Технические характеристики делителя напряжения ИДМ 5.1:

    Параметр Значение
    Максимальное импульсное напряжение (при длительности импульсов не более 1мс.) 5 кВ
    Максимальное постоянное или переменное напряжение (действующее значение) 250 В
    Входное сопротивление делителя (10 ± 0,1) кОм
    Выходное сопротивление делителя (50 ± 0,5) Ом
    Коэффициент деления 1 : 200
    Погрешность коэффициента деления на постоянном токе не более ±1%
    Неравномерность коэффициента деления в диапазоне частот 0…20 МГц не более 0,6 дБ
    Габаритные размеры 125мм x 60мм x 35 мм
    Масса не более 0,25 кг

  • Комплект поставки ИДМ 5.1

    № Наименование Количество
    1 Измерительный шунт ИДМ 5.1 1

  • Файлы для ИДМ 5.1

Файлы для ИДМ 5.1
