ИШ-2.0ВЧ — датчик тока

Код товара: 84336
  • 86420-22

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      86420-22 до 16.08.2027

    Назначение датчика тока ИШ-2.0ВЧ:

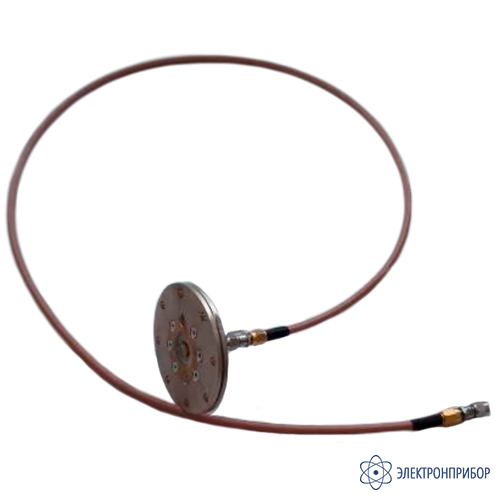

    Датчик тока ИШ-2.0ВЧ может быть использован для измерения параметров импульсов тока испытательных генераторов электростатических разрядов по ГОСТ 30804.4.2-2013 (IEC 61000-4-2:2008). Датчик тока конструктивно выполнен в виде металлического фланца с входным разъёмом, предназначенным для подключения к измерительному прибору (осциллографу, вольтметру). Датчик тока ИШ-2.0ВЧ входит в состав набора КНЭМС-2.

    Набор калибровочный КНЭМС-2 предназначен для измерений напряжения и силы постоянного, переменного и импульсного тока, а также временных параметров импульсных сигналов совместно с осциллографами, вольтметрами и другими радиатехническими средствами измерений.

    Набор КНЭМС-2 состоит из датчиков тока ИШ-100Р, ИШ-100ВЧ и ИШ-2.0ВЧ, делителей напряжения ПН-6000 и РН-5000, аттенюаторов 6620-SMA-50-1 (2 штуки) и адаптера АТ-1. Принцип действия делителей напряжения и аттенюаторов основан на методе ослабления напряжения при помощи резистивного делителя. Принцип действия датчиков тока основан на методе измерения силы тока с помощью резистивного шунта.

  • Технические характеристики датчика тока ИШ-2.0ВЧ:

    Параметр Значение
    Рабочий диапазон частот, МГц от 0 до 4000
    Входное сопротивление на постоянном токе, Ом 2±0,1
    Коэффициент преобразования на постоянном токе (с подключенным одним аттенюатором 6620-SMA-50-1 и работе на нагрузку 50 Ом), А/В 5±0,5*
    Коэффициент преобразования на постоянном токе (с подключенными двумя аттенюаторами 6620-SMA-50-1 и работе на нагрузку 50 Ом), А/В 50±5*
    Пределы допускаемой относительной погрешности коэффициента преобразования на постоянном токе, % ±1
    Неравномерность коэффициента преобразования в диапазоне частот, дБ, не более:
    - от 0 до 1000 МГц включ.
    - от 1000 до 4000 МГц
    ±0,5
    ±1,2
    Максимальная амплитуда импульсного тока (при длительности импульса не более 100 нс), А 150
    Максимальное напряжение электростатического разряда, кВ 30
    Максимальный постоянный или переменный ток (действующее значение), А 1
    Габаритные размеры (диаметр×высота), мм, не более 70×30
    Масса, кг, не более 0,4
    * - конкретные значения приведены в формуляре.

  • Комплект поставки ИШ-2.0ВЧ

    № Наименование Количество
    1 Датчик тока ИШ-2.0ВЧ 1
