SSU 5266A, SSU-5266A, SSU 5266 A

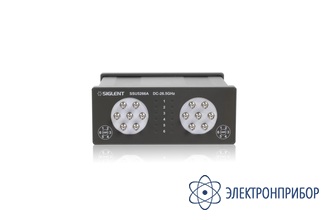

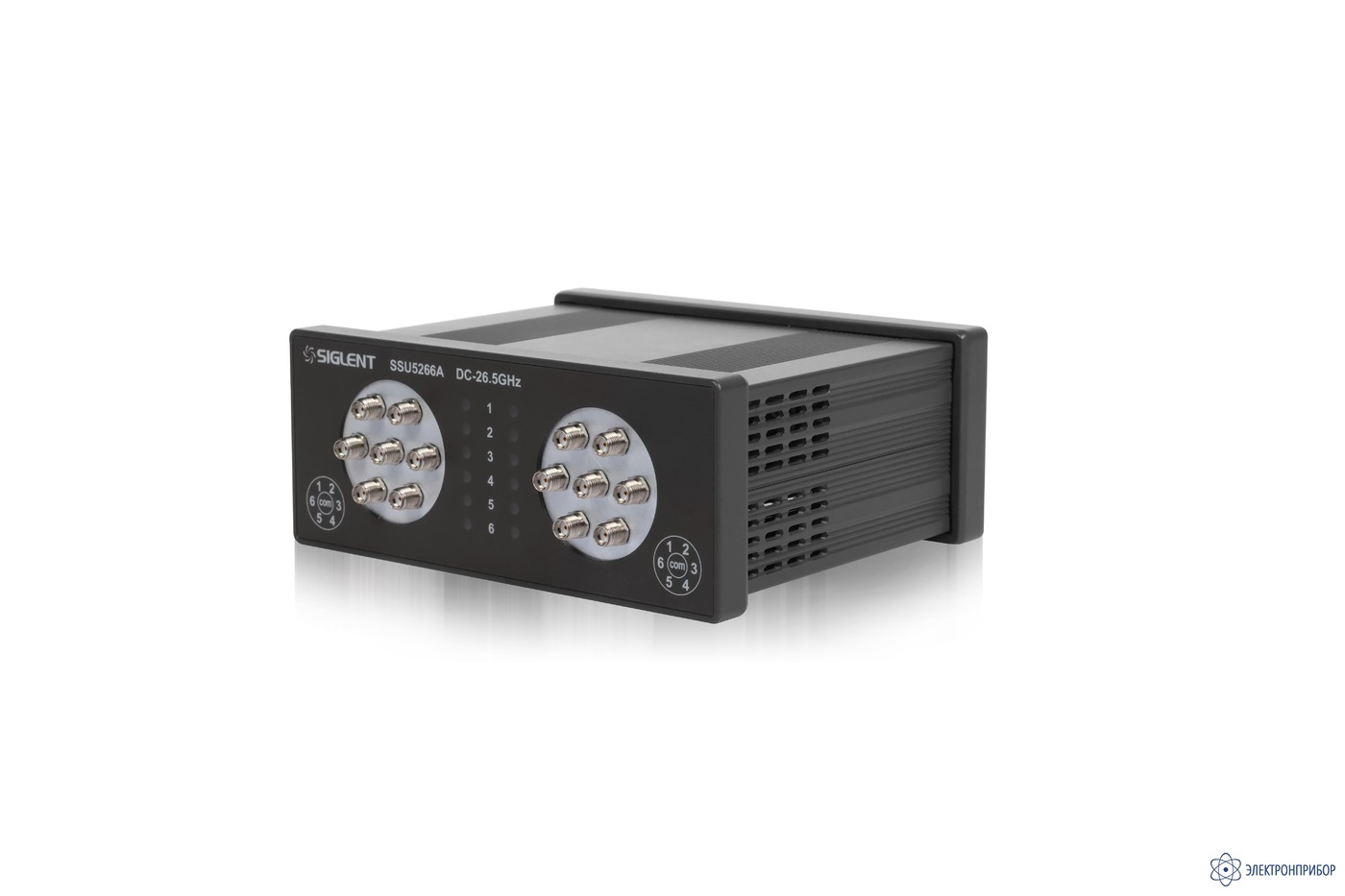

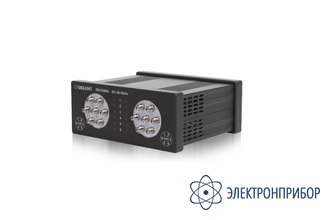

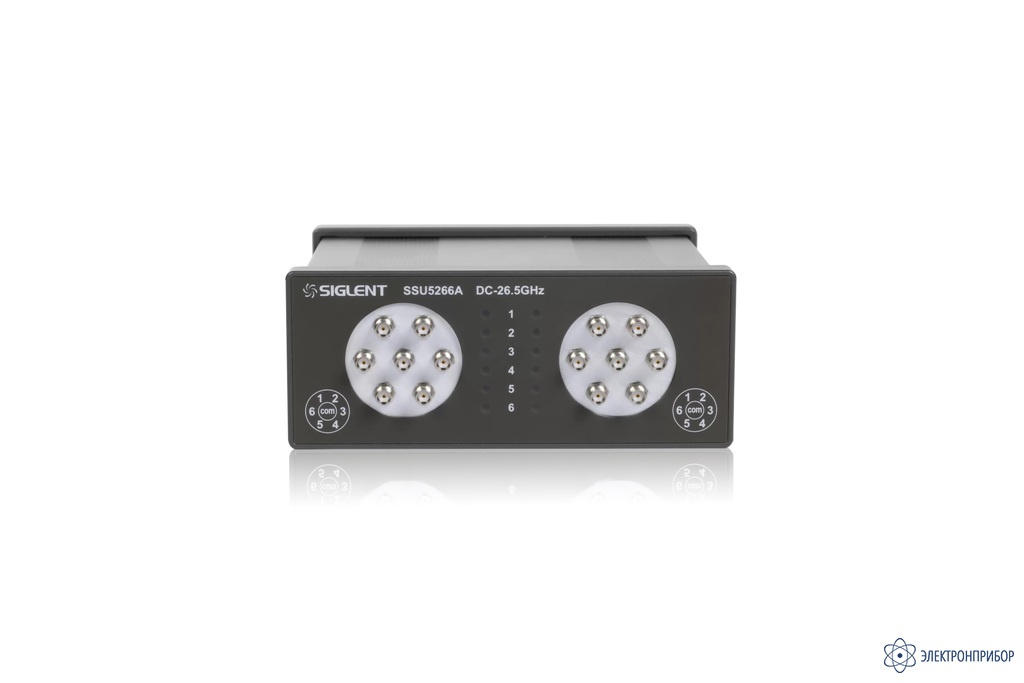

SSU5266A — переключатель ВЧ сигналов механический
Код товара: 74771-
-
Гарантия
12 месяцев
-
Производитель
Назначение переключателя ВЧ сигналов механического SSU5266A:
Модификация механического переключателя ВЧ сигналов SSU5000A-серии.
По принципу действия относится к микроволновым коммутаторам с использованием эффекта электромагнитной индукции и переключением механическими контактами.
Имеет два однополюсных шестипозиционных механических переключателя SP6T (COM 1, COM2) с коннекторами SMA, позволяя обеспечить установку одного из 6-и положений механической коммутации в виде соединения контактов в каждой группе (Port 1…6/ Port 7…12). Переключатель поддерживает управлением сигналами уровня TTL. Переключатель SSU5266A используется для управления потоком ВЧ электроэнергии сигналов с частотой до 26,5 ГГц в электронных схемах. Переключатель позволяет в рабочем диапазоне частот создать систему коммутации для анализаторов цепей в измерительных тестах, может широко использоваться в многоканальной и многопортовой тестовой среде различной конфигурации.
-
-
Технические характеристики переключателя ВЧ сигналов механического SSU5266A:
Параметр Значение Диапазон рабочих частот 0 Гц (DC)...26,5 ГГц Число тестовых портов 12 (COM1, COM2 / 2х 6 трактов (PORT 1-12) Тип коннекторов SMA (мама/f) Импеданс 50 Ом Управляющее напряжение 12 В Управляющий ток (максимальный) 1,25 A Сигнал управления TTL Интерфейс USB Время переключения ≤ 15 мс Ресурс 5М (переключений) Габариты (В х Ш х Г) 62 × 153 × 137 мм Масса 885 г -
Комплект поставки SSU5266A
№ Наименование Количество 1 Переключатель ВЧ сигналов механический SSU5266A 1 -
Файлы для SSU5266A
