CP2100B — осциллографический пробник

Код товара: 56824
  • 4-6 дней

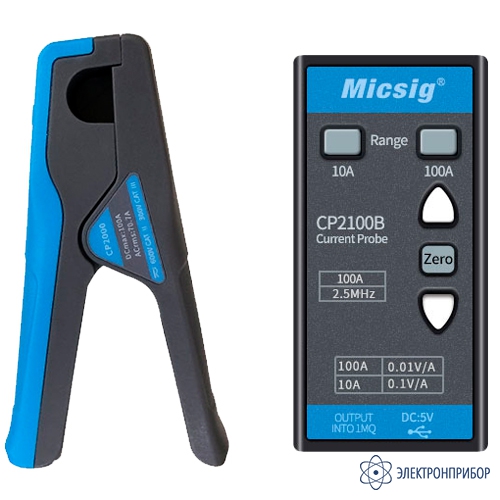

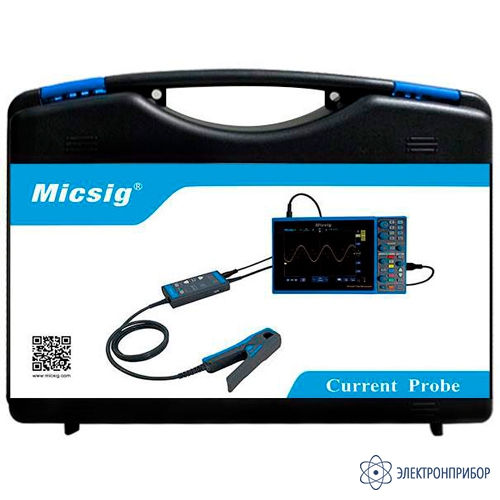

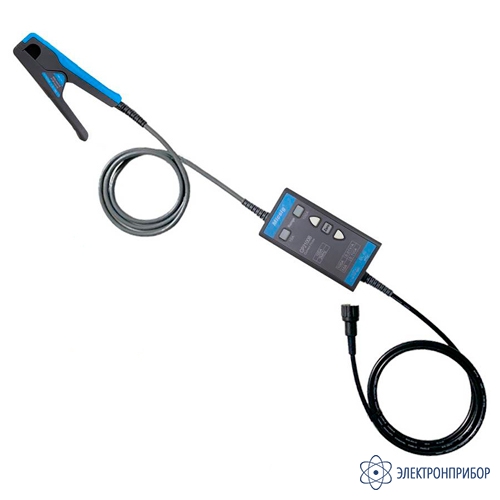

    Осциллографический пробник CP2100B Осциллографический пробник CP2100B Осциллографический пробник CP2100B

    Описание осциллографического пробника CP2100B:

    Пробник тока Micsig серии CP2100 – это токовые клещи, позволяющие измерять постоянный и переменный ток. Малогабаритный и привлекательный пробник удалось создать благодаря блочной конструкции. У данного пробника используется стандартный интерфейс BNC для подключения к входу осциллографа. Micsig CP2100 позволяет измерять максимальный ток с амплитудой до 100 А (70 Аскз); полоса пропускания 2,5 МГц. Модели пробника тока серии CP2100 серии имеют по два диапазона: 10 и 100 А; автоматическую и ручную регулировку нуля. Источник питания – повсеместно используемый стандартный USB (не требуется дополнительный специальный источник питания, что делает измерение более удобным). Часто требуется при исследовании устройств управления электромоторами, частотных источников питания, инверторных источников питания, в электропитании, авионике и других областях.

  • Технические характеристики осциллографического пробника CP2100B:

    Параметр CP2100A CP2100B
    Полоса пропускания DC~800 кГц DC~2.5 МГц
    Длительность фронта ≤583 нс ≤175 нс
    Диапазоны измерения 10 А: амплитуда 50 мА~10 А;
    100 А: амплитуда 1~100 А
    Чувствительность, приведенная к выходу 0.1 В/А (10 А);
    0.01 В/А (100 А)
    Погрешность для постоянного тока (типовое) 3%±50 мА (10 А);
    4%±50 мА (100 А, амплитуда: 500 мА~40 А);
    15% (100 А, амплитуда: 40~100 А)
    Время задержки сигнала <150 нс (10 А);
    <200 нс (100 А)
    Максимальный измеряемый ток 100 А амплитуда переменного тока, 70.7 Аскз (постоянный ток + амплитуда переменного тока);
    200 А размах, 70.7 Аскз (переменный ток)
    Категория измерения CAT III 300 В, CAT II 600 В
    Максимальный диаметр проводника с током 13 мм
    Индикация перегрузки Зуммер, мигание подсветки кнопки
    Питание 5 В, постоянный ток
    Размеры датчика тока 110 х 61 х 25 мм
    Размеры модуля управления 108 х 56 х 26
    Масса 290 г

  • Комплект поставки CP2100B

    № Наименование Количество
    1 Осциллографический пробник CP2100B 1
