РН-5000 — делитель напряжения постоянного тока
Код товара: 84341-
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
86420-22 до 16.08.2027
Назначение делителя напряжения постоянного тока РН-5000:

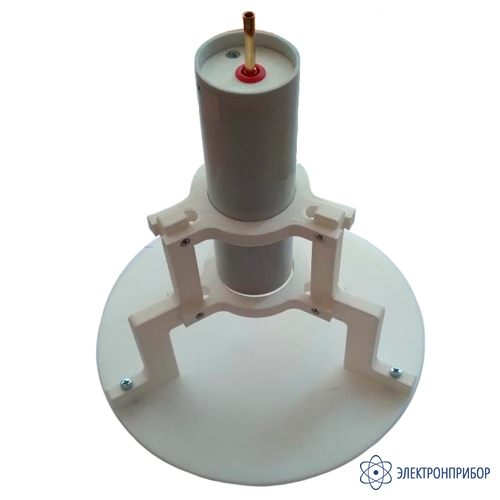

Делитель напряжения постоянного тока РН-5000 конструктивно выполнен в виде цилиндра с входным высоковольтным входом и выходным разъемом BNC типа для подключения к вольтметру или осциллографу. Делитель напряжения постоянного тока РН-5000 может быть использован для измерения испытательного напряжения генераторов электростатических разрядов по ГОСТ 30804.4.2-2013. Входит в состав набора КНЭМС-2.
Набор калибровочный КНЭМС-2 предназначен для измерений напряжения и силы постоянного, переменного и импульсного тока, а также временных параметров импульсных сигналов совместно с осциллографами, вольтметрами и другими радиатехническими средствами измерений.
Набор КНЭМС-2 состоит из датчиков тока ИШ-100Р, ИШ-100ВЧ и ИШ-2.0ВЧ, делителей напряжения ПН-6000 и РН-5000, аттенюаторов 6620-SMA-50-1 (2 штуки) и адаптера АТ-1. Принцип действия делителей напряжения и аттенюаторов основан на методе ослабления напряжения при помощи резистивного делителя. Принцип действия датчиков тока основан на методе измерения силы тока с помощью резистивного шунта.
-
-
Технические характеристики делителя напряжения постоянного тока РН-5000:
Параметр Значение Коэффициент деления (при работе на нагрузку 10 МОм) 500±50* Пределы допускаемой относительной погрешности коэффициента деления на постоянном токе, % ±1 Входное сопротивление на постоянном токе, ГОм 5±0,5 Максимальное напряжение постоянного тока, кВ 30 Габаритные размеры без подставки (диаметр×высота), мм, не более 40×150 Масса, кг, не более 0,3 * - конкретные значения приведены в формуляре. -
Комплект поставки РН-5000
№ Наименование Количество 1 Делитель напряжения постоянного тока РН-5000 1
