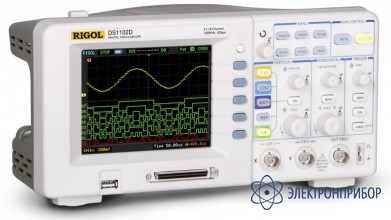

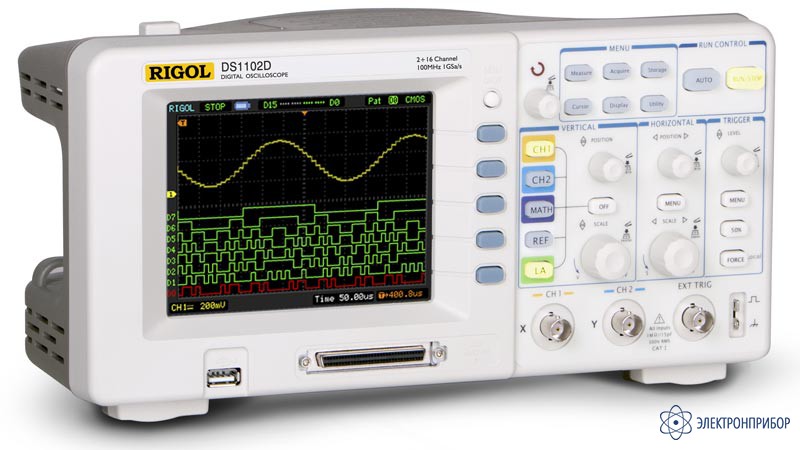

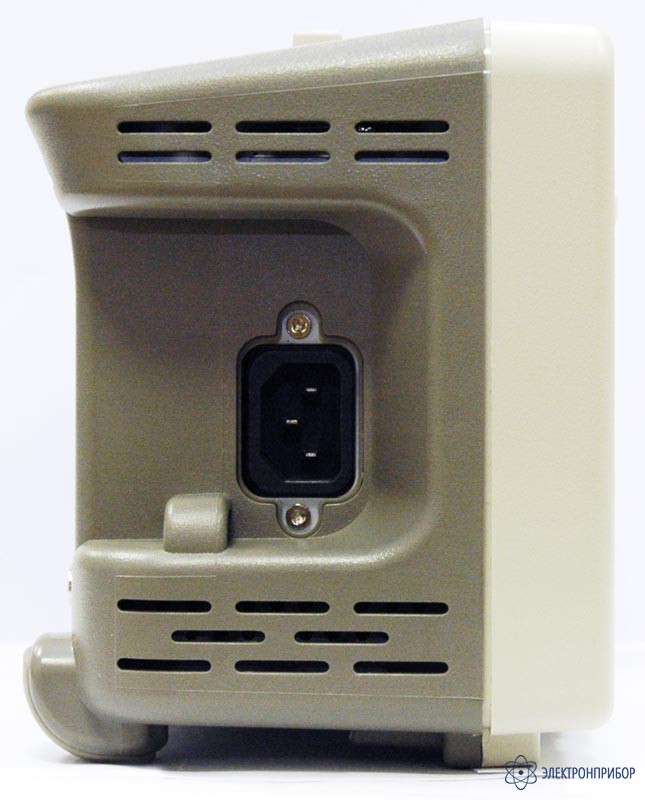

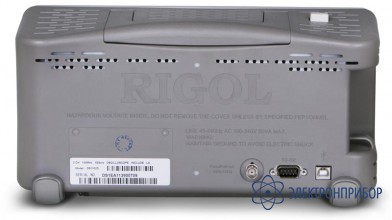

DS1102D — осциллограф смешанных сигналов

Код товара: 25521
  • Осциллограф смешанных сигналов DS1102D Осциллограф смешанных сигналов DS1102D Осциллограф смешанных сигналов DS1102D Осциллограф смешанных сигналов DS1102D

    Описание осциллографа смешанных сигналов DS1102D

    Двухканальный цифровой осциллограф смешанных сигналов Rigol DS1102D - это бюджетный осциллограф начального уровня. В цифровом осциллографе Rigol DS1102D имеется базовый набор функциональных возможностей, таких как курсорные измерения, автоматические измерения, математические функции, функция анализатора спектра на основе БПФ, тестирование "годен/не годен" и др., что позволяет рекомендовать цифровой осциллограф Rigol DS1102D радиолюбителям, студентам, образовательным учреждениям и организациям с ограниченным бюджетом. Наличие в цифровом осциллографе Rigol DS1102D встроенного шестнадцатиканального логического анализатора позволяет пользователям исследовать не только аналоговые, но и цифровые сигналы.

    Особенности осциллографа смешанных сигналов DS1102D

    • Встроенный частотомер
    • Автокалибровка
    • Многоязыковой пользовательский интерфейс
    • Ультракомпактный
    • Настраиваемая чувствительность запуска для эффективной фильтрации шума

  • Технические характеристики осциллографа смешанных сигналов DS1102D

    Параметр Значение
    Каналы 2 + 16-ти канальный логический анализатор + внешний запуск
    Полоса пропускания 100 МГц
    Частота дискретизации в реальном времени – 500 Мвыб/сек на канал
    при объединении каналов - 10 Гвыб/сек
    Эквивалентная частота дискретизации 10 Гвыб/сек
    Объем памяти 1 канал, частота дискретизации 1Гвыб/сек. Режим "обычной"/"длинной" памяти – 16К/не активна
    1 канал, частота дискретизации 500Мвыб/сек и ниже. Режим "обычной"/"длинной" памяти – 16К/1М
    2 канала, частота дискретизации 1Гвыб/сек. Режим "обычной"/"длинной" памяти – 8К/500К
    Время нарастания 3,5 нс
    Входной импеданс 1МОм/15пФ
    Коэффициент отклонения по вертикали 2мВ/дел…10В/дел
    Разрешение по вертикали 8 бит
    Время горизонтальной развертки 2нс/дел…50с/дел
    Максимально допустимое напряжение на входе 300В скз
    Режимы XY
    Режим усреднение(до 256 регистраций)
    Пиковый детектор
    «годен - негоден» с оптически изолированным выходом
    Связь по входу открытый; закрытый; заземление входа
    Режим развертки автоматический, нормальный, однократный
    Режим запуска по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам)
    по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки
    по длительности импульса
    по наклону фронта
    поочередный запуск для наблюдения 2-х несинхронных сигналов
    Курсорные измерения ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T)
    слежения
    автоизмерения
    20 автоматических измерений размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка.
    Математические функции сложение, вычитание, умножение, инвертирование
    Встроенная функция анализатора спектра на основе БПФ. Вид окна Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное
    Интерполятор Sin(x)/x
    Ограничение полосы пропускания 20МГц
    Самописец 500мс/дел…50с/дел
    Встроенные цифровые фильтры НЧ, ВЧ, полосовой, режекторный
    Хранение 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки
    Логический анализатор 16 каналов
    Частота дискретизации л/а 200 Мвыб/сек на канал
    Объем памяти л/а 512К на канал
    Режимы запуска л/а по шаблону, по событию
    Пороговые уровни л/а TTL (1,4В); CMOS (2,5В); ECL (-1,3В); пользовательский (от -8В…+8В)
    Интерфейс USB Device, USB Host, RS-232, P/F Out (изолированный)
    Дисплей цветной 5,7” TFT дисплей (разрешение 320x234)
    Питание 100-240В, 50Гц
    Размеры, мм 303х154х133
    Вес 2,3 кг

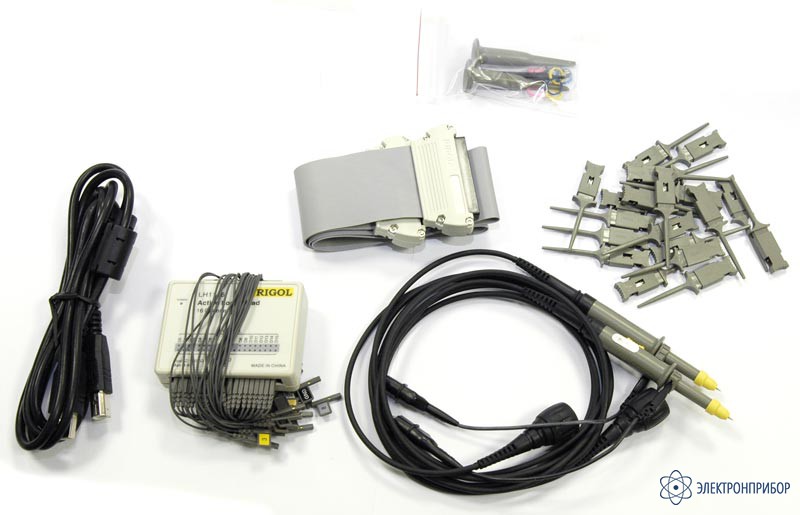

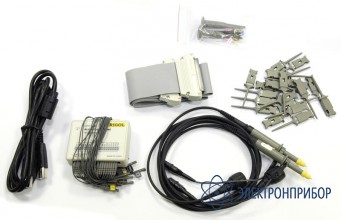

  • Комплект поставки DS1102D

    № Наименование Количество
    1. Осциллограф смешанных сигналов DS1102D 1
    2. Кабель питания 1
    3. Пробник 1:1, 10:1 2
    4. Кабель USB 1
    5. Активный логический пробник 1
    6. Зажим для подключения модуля логического анализатора 20
    7. Соединительный провод для зажима 20
    8. Руководство по эксплуатации 1
    9. Гарантийный талон 1
