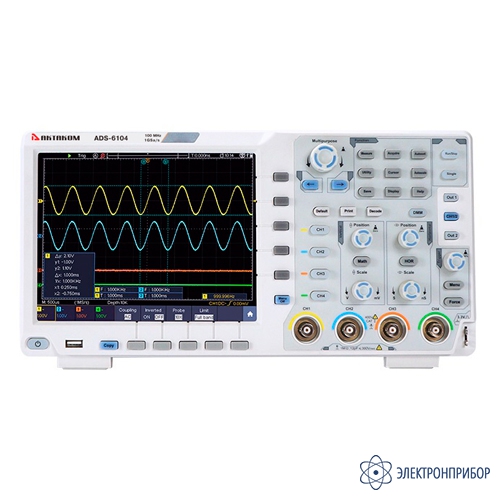

ADS-6104H — осциллограф цифровой

Код товара: 48698
  • 2-3 дня
    91998-24

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      91998-24 до 27.04.2029

    • Производитель

      АКТАКОМ

    Описание осциллографа цифрового ADS-6104H:

    Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.

    Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе) . Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен сенсорный дисплей и VGA выход, добавлено дистанционная связь с ПК по WiFi, батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.

    Лидером серии являются модели с индексом "-H" ADS-6062H и ADS-6122H, в которых устанавливается 12-ти или 14-ти разрядный АЦП.

    Осциллограф ADS-6064 имеет полосу пропускания до 60 МГц, а осциллограф ADS-6104 до 100 МГц, глубину записи до 40 миллионов точек и скорость захвата осциллограмм до 45000 осц/сек. Как и все осциллографы серии ADS-6000 функциональность новых моделей может быть расширена за счет установки дополнительных опций (при предварительном заказе).

    Таким образом, в одном корпусе могут сочетаться несколько приборов:

    • цифровой осциллограф;
    • анализатор протоколов (I2C, SPI, RS232, CAN):
      • ADS-6000DEC - опция декодирования I2C/SPI/RS232;
      • ADS-6000CAN - опция декодирования CAN;
    • цифровой мультиметр (4000 отсчетов):
      • ADS-6000DMM - опция встроенного мультиметра;
    • универсальный генератор сигналов:
      • ADS-6000FG2 - опция встроенного генератора (2 канала, 25 МГц).

    Кроме того, в осциллографы серии ADS-6xxx может быть установлен:

  • Технические характеристики осциллографа цифрового ADS-6104H:

    Параметр Значение
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Полоса пропускания 100 МГц
    Количество каналов 4
    Скорость захвата осциллограмм 45 000 осц/сек
    Регистрация
    Режим Обычный, пиковый детектор, усреднение
    Максимальная дискретизация (реальное время) 1 Гвыб/сек
    Вход
    Связь по входу открытый, закрытый, земля
    Входной импеданс 1 MΩ±2% в параллель 15 пФ±5 пФ
    Учет ослабления пробников 0,001X - 1000X, шаг 1-2-5
    Максимальное входное напряжение 1 MΩ: ≤300 Вскз
    Ограничение полосы пропускания 20 МГц, полный диапазон
    Изолированность каналов 50 Гц: 100 : 1
    10 МГц: 40 : 1
    Задержка между каналами (типичное) 150 пс
    Параметры горизонтальной системы
    Интерполяция sin (x)/x
    Глубина записи 40 М точек
    Коэффициент развертки 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
    Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0,6нс)
    усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0,4нс)
    Погрешность времени выборки и времени задержки ±1 ppm
    Параметры вертикальной системы
    АЦП 8 / 14 бит
    Вертикальное отклонение 1 мВ/дел ~ 10 В/дел
    Диапазон смещения ±2 В (1 мВ/дел ~ 50 мВ/дел)
    ±20 В (100 мВ/дел ~ 1 В/дел)
    ±200 В (2 В/дел ~ 10 В/дел)
    Полоса пропускания для аналогового периодического сигнала 100 МГц
    Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
    Время нарастания ≤5,8 нс (типичное)
    Погрешность коэффициента усиления ±3%
    Погрешность коэффициента усиления (усреднения) Усреднение по 16 регистрациям:
    ±(3% + 0,05 дел) для ΔV
    Измерения
    Курсорные ΔV и ΔT между курсорами, авто
    Автоматические Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
    Математические операции +, -, *, /, БПФ
    Сохранение во внутреннюю память 100 осциллограмм
    Фигуры Лиссажу (X-Y) Диапазон: полный
    Сдвиг фаз: ±3 градуса
    Частотомер
    Диапазон 2 Гц - полный диапазон
    Разрядность 6 цифр
    Тип запуска Фронт, однократный запуск
    Декодирование сигналов последовательных шин I²C, SPI, RS-232, CAN (опция)
    СИСТЕМА ЗАПУСКА
    Тип запуска Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон
    I²C, SPI, RS-232, CAN (опция)
    Режим запуска Авто, обычный, однократный
    Блокировка уровня запуска 100 нс ~ 10 с
    Диапазон уровня запуска ±5 делений от центра экрана
    Чувствительность уровня запуска ±0.3 деления
    Запуск по фронту нарастающий, спадающий
    Запуск по длительности импульса
    Условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    Диапазон установок 30 нс ~ 10 с
    Запуск по ранту
    Условие запуска положительная или отрицательная полярность: >, <, =
    Диапазон установок 30 нс ~ 10 с
    Запуск по окну
    Фронт нарастающий, спадающий
    Позиция запуска Вход, выход, время
    Ширина окна 30 нс ~ 10 с
    Запуск по N фронту
    Тип фронта нарастающий, спадающий
    Время 30 нс ~ 10 с
    Номер фронта 1 ~ 128
    Скорость нарастания
    Скорость сигнала положительная или отрицательная полярность: >, <, =
    Условие запуска 30 нс ~ 10 с
    Запуск по видеосигналу
    Cистема NTSC, PAL и SECAM
    Выбор линии 1 - 525 NTSC
    1 - 625 PAL/SECAM
    Запуск по логическому шаблону
    Условие AND, OR, XNOR, XOR
    Условие задержки H, L, X, нарастающий фронт, спадающий фронт
    Выход запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
    Запуск по истечению времени (TimeOut)
    Фронт нарастающий, спадающий
    Установка времени 30 нс ~ 10 с
    RS-232 запуск
    Полярность положительная, инвентированая
    Условие запуска Start, Error, Check Error, Data
    Скорость стандартная, пользовательская (0 - 10000000)
    Разрядность 5 bit, 6 bit, 7 bit, 8 bit
    I²C запуск
    Условие запуска Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
    Разрядность адреса 7 бит, 8 бит, 10 бит
    Диапазон 0 - 127, 0 - 255, 0 - 1023
    Длина 1 ~ 5 байт
    SPI запуск
    Условие TimeOut
    Значение удержания 30 нс ~ 10 нс
    Разрядность 4 бит ~ 32 бит
    Установка H, L, X
    ГЕНЕРАТОР СИГНАЛОВ (ОПЦИЯ)
    Количество каналов 2
    Максимальная частота генерации 25 МГц
    Частота дискретизации 125 Мвыб/с
    Вертикальное разрешение 14 бит
    Амплитуда сигнала 2 мВп-п ... 6 Вп-п
    Количество точек, участвующих в формировании сигнала 8 К
    Стандартные формы Синус, меандр, импульсный, треугольный
    Пользовательские формы Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д.
    всего 46 встроенных форм + создание сигналов произвольной формы
    ЦИФРОВОЙ МУЛЬТИМЕТР (ОПЦИЯ)
    Разрешение дисплея 3 3/4 разрядов (4000 отсчетов)
    Входной импеданс 10 МОм
    Измерение постоянного напряжения Диапазоны: 400 мВ/4 В/400 В
    Точность: ±(1% + 1 е.м.р.)
    Макс. напряжение на входе: 1000 В
    Измерение переменного напряжения Диапазоны: 4 В/40 В/400 В
    Точность: ±(1% + 3 е.м.р.)
    Макс. напряжение на входе: 750 В
    Частотный диапазон: 40 Гц ~ 400 Гц
    Измерение постоянного тока Диапазоны: 40 мА/400 мА/10 А
    Точность:
    ±(1,5% + 1 е.м.р.) диап. 40 мА/400 мА;
    ±(3% + 3 е.м.р.) диап. 10 А
    Измерение переменного тока Диапазоны: 40 мА/400 мА/10 А
    Точность:
    ±(1,5% + 3 е.м.р.) диап. 40 мА;
    ±(2% + 1 е.м.р.) диап. 400 мА;
    ±(3% + 3 е.м.р.) диап. 10 А
    Сопротивление Диапазоны: 400 Ом/4 кОм ~ 40 МОм
    Точность:
    ±(1% + 3 е.м.р.) диап.400 Ом;
    ±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм
    Емкость Диапазон: 51.2 нФ ~ 100 мкФ
    Точность: ±(3% + 3 е.м.р.)
    Тест диодов 0 В ~ 1.5 В
    Неразрывность цепи <50 Ом (±30 Ом) звуковой сигнал
    ДИСПЛЕЙ
    Тип дисплея диагональ 8” , ЖК, сенсорный 1024 х 768 точек
    Количество цветов 65536 цветов
    Послесвечение 1 сек, 2 сек, 5 сек, бесконечно, отключено.
    Отображение цветом поддерживается.
    ВЫХОД ДЛЯ КОМПЕНСАЦИИ ПРОБНИКА
    Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ
    Частота (типичное) Меандр 1 кГц
    ИНТЕРФЕЙС
    Для связи с ПК USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail)
    Сохранение USB (форматы файлов *.bmp и *.bin)
    Видеовыход (опция) VGA+ AV порты (опция)
    ПИТАНИЕ
    Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
    Потребляемая мощность <24 Вт
    предохранитель 2 A, T тип, 250 В
    Батарейное питание (опция) 3,7 В; 13200 мАч
    МАССО-ГАБАРИТНЫЕ ПАРАМЕТРЫ
    Габаритные размеры 340 мм × 177 мм × 95 мм (Д*В*Г)
    Вес Около 2.6 кг

  • Комплект поставки ADS-6104H

    № Наименование Количество
    1 Осциллограф цифровой ADS-6104H 1
    2 Осциллографические щупы с переключателем 1X/10X 2
    3 Сетевой кабель 1
    4 USB кабель для подключения к ПК 1
    5 Руководство по эксплуатации (краткая инструкция) 1
    6 Комплект для подстройки пробников 1
    7 Кабель BNC-BNC (только для моделей с опцией встроенного генератора ADS-6000FG2 1
