ADS 2061 M, ADS-2061-M, ADS2061M

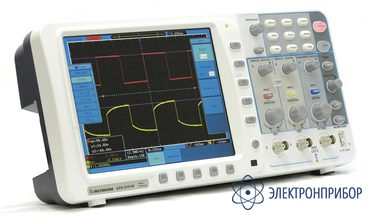

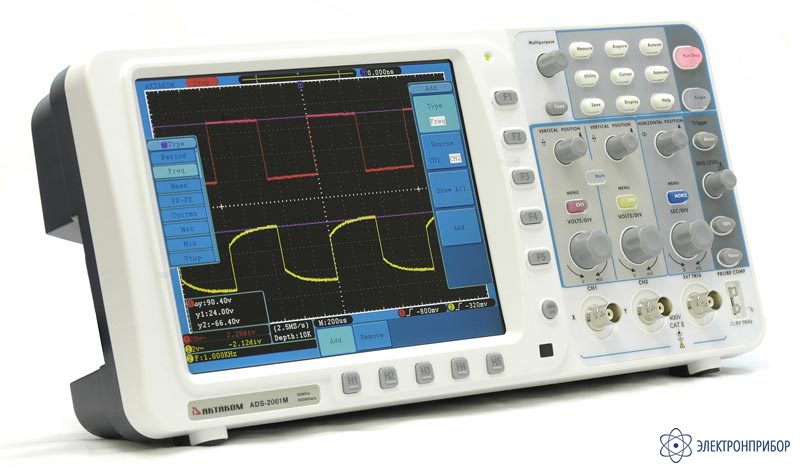

ADS-2061M — осциллограф цифровой
Код товара: 26799-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
49918-12 до 10.04.2027
-
Производитель
Описание осциллографа цифрового ADS-2061M:
Серия ADS-2хх1M и ADS-2хх1MV - это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал!!!
Оригинальная модель двухканального цифрового запоминающего осциллографа ADS-2061M, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)».
Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице с техническими характистиками).
Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.
Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором.
Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.
-
-
Технические характеристики осциллографа цифрового ADS-2061M:
Параметр Значения Полоса пропускания 60 MГц Количество каналов 2 + внешний запуск Регистрация Режим Обычный, пиковый детектор, усреднение Максимальная дискретизация (реальное время) 500 Мвыб/сек (250 Мвыб/сек - 2 канала) Вход Связь по входу открытый, закрытый, земля Входной импеданс 1 MΩ±2% в параллель 10пФ±5пФ Учет ослабления пробников 1X, 10X, 100X, 1000X Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик) Ограничение полосы пропускания полный диапазон Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1Задержка между каналами (типичное) 150 пс Параметры горизонтальной системы Диапазон частоты выборки 0,5 Выб/сек ~ 500 Mвыб/сек (один канал),
0,5 Выб/сек ~ 250 Мвыб/сек (два канала)Интерполяция (sin x)/x Глубина записи 10 млн. точек на каждый канал Коэффициент развертки 5 нс/дел ~ 100 с/дел, с шагом 1~2~5 Погрешность времени выборки и времени задержки ±100 ppm Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0,6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0,4нс)Параметры вертикальной системы АЦП 8 бит Вертикальное отклонение 2 мВ/дел ~ 10 В/дел Диапазон смещения ±10 делений Полоса пропускания для аналогового периодического сигнала 60 МГц Полоса пропускания для однократного сигнала Полный диапазон Низкочастотный предел ≥5 Гц (на входе, закрытый вход, -3dB) Время нарастания ≤5,8 нс (типичное) Погрешность коэффициент усиления ±3% Погрешность коэффициент усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0,05 дел) Измерения Курсорные ΔV и ΔT между курсорами Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty Математические операции +, -, *, /, FFT Сохранение во внутреннюю память 15 осциллограмм Фигуры Лиссажу Диапазон Полный Сдвиг фаз ±3 градуса Частота (типичное) 1 кГц прямоугольного сигнала Система запуска Диапазон уровня запуска Внутренний ±6 делений от центра экрана EXT ±600 мВ EXT/5 ±3 В Погрешность уровня запуска (типичная) Внутренний ±0,3 деления EXT ±(40 мВ + 6% от установленного значения) EXT/5 ±(200 мВ + 6% от установленного значения) Блокировка уровня запуска 100 нс ~ 10 с Автоматческая установка уровня 50% (типичное) Входной сигнал ≥50 Гц Запуск по фронту наклон нарастающий, спадающий чувствительность 0,3 деления Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =диапазон установок 24 нс ~ 10 с Запуск по видеосигналу система NTSC, PAL и SECAM диапазон строк 1-525 (NTSC) и 1-625 (PAL/SECAM) Запуск по скорости нарастания условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =диапазон установок 24 нс ~ 10 с Поочередный запуск Режим запуск для канала CH1 Edge, Pulse, Video, Slope Режим запуск для канала CH2 Edge, Pulse, Video, Slope Основные технические характеристики Тип дисплея диагональ 8” , ЖК, TFT матрица Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек Количество цветов 65536 цветов Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1 MОм Частота (типичное) Меандр 1 кГц Интерфейс для связи с ПК USB 2.0, LAN, RS-232 Интерфейс сохранение USB (форматы файлов *.bmp и *.bin) Модуль Годен/Негоден Встроенный Питание Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II Потребляемая мощность <18 Вт Предохранитель 1 A, T тип, 250 В Батарея питания (опция) 4000 мАч / 3,7 В Габаритные размеры 340 мм × 155 мм × 70 мм (Д*В*Г) Вес Около 1,82 кг -
Комплект поставки ADS-2061M
№ Наименование Количество 1 Осциллограф ADS-2061M 1 2 Осциллографические щупы 2 3 Кабель питания 1 4 USB кабель для подключения к ПК 1 5 Руководство по эксплуатации (краткая инструкция) 1 6 Программное обеспечение Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов 1 7 Программное обеспечение Aktakom DSO-Soft Программное обеспечение для портативных осциллографов 1 8 Программное обеспечение AULFConverter Конвертер файлов формата AKTAKOM USB Lab 1 Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
-
Дополнительная комплектация ADS-2061M
