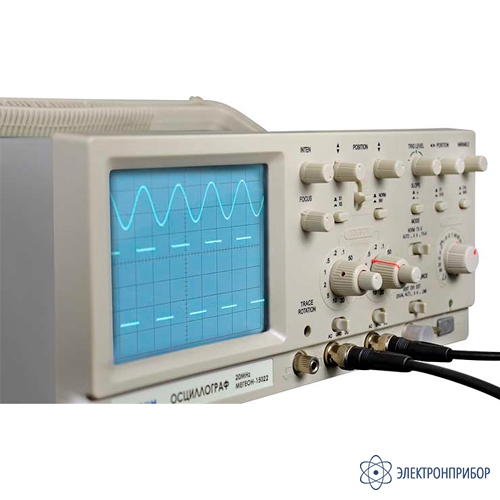

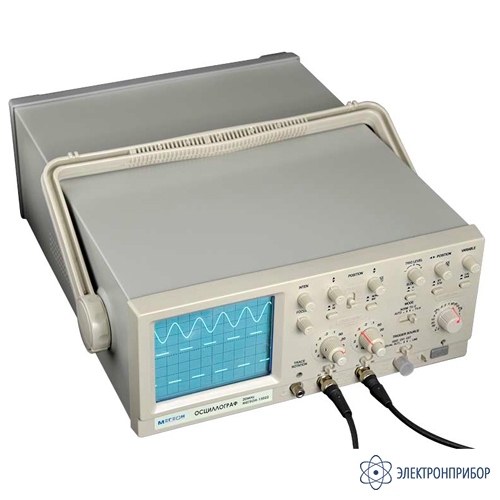

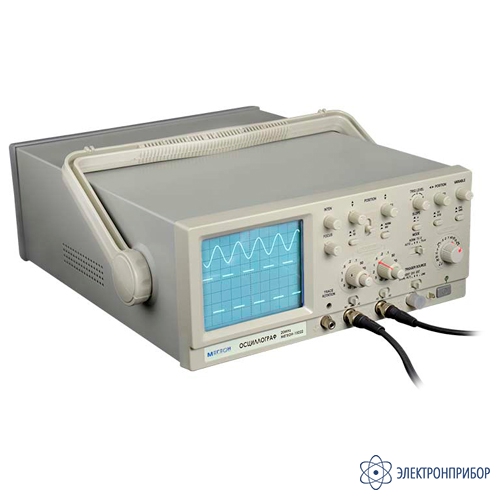

МЕГЕОН 15022 — осциллограф двухканальный
Код товара: 54722-
4-6 дней
-
Гарантия
12 месяцев
-
Производитель
-
Артикул
к0000014060
Описание осциллографа двухканального МЕГЕОН 15022:
Осциллограф сервисный универсальный МЕГЕОН 15022 это двухканальный осциллограф. Полоса пропускания осциллографа 20 МГц, максимальная чувствительность 5 мВ/дел, возможно до 1 мВ/дел на одном канале. Минимальный коэффициент развёртки 0,2 мкс/дел. Возможно установление времени развертки 20 нс/дел при растяжке в 10 раз. Осциллограф имеет 6-дюймовую (12,5 см) прямоугольную электронно-лучевую трубку с внутренней шкалой. Осциллограф предназначен для использования в ремонтных мастерских; при разработке и наладке радиоэлектронной аппаратуры. Осциллограф прост в управлении, и имеет высокую эксплуатационную надежность.
Особенности осциллографа двухканального МЕГЕОН 15022:
- Высокая интенсивность свечения, высокое напряжение ускорения анода;
- ЭЛТ, с высокой яркостью и напряжением ускорения анода 1,9 кВ. Это способствует четкому изображению даже при высоких скоростях развертки;
- Широкая полоса пропускания и высокая чувствительность: осциллограф обеспечивает полосу пропускания 20 МГц и чувствительность от 5 мВ/дел (1 мВ\дел в канале 1 при растяжке в 5 раз);
- Синхронизация суммарным сигналом это когда одновременно исследуются два разных сигнала разной частоты возможно получить устойчивую синхронизацию;
- ТВ-синхронизация: осциллограф имеет фильтр синхронизации для автоматической синхронизации по ТВ-кадрам и ТВ-строкам.
- Выход сигнала канала 1. Сигнал канала 1 с 50 Ом выходом может быть использован для подключения частотомера или другого измерительного прибора;
- режим Х-У. При переводе осциллографа в режим Х-У канал 1 используется как ось X, а вход канала 2 как ось У.
-
-
Технические характеристики осциллографа двухканального МЕГЕОН 15022:
Параметр Значение Тракт вертикального отклонения Чувствительность 5 мВ/дел ... 20 В/дел, 12 ступеней с рядом 1-2-5, канал 1 оснащен переключателем чувствительности в 5 раз (до 1 мв\дел) Погрешность ±3 %, (±5 % для канала 1 при усилении х5) Плавная регулировка Перекрытие не менее чем в 2,5 раза Полоса пропускания 0...20 МГц (при включении усиления х5 в 1 канале 0...10 МГц) Вход АС: ограничивает частоту от 10 Гц Время нарастания 5 мВ...5 В/дел: не более 17,5 нс (х5 растяжка 35 нсек) Входное сопротивление и емкость 1 МОм ± 2 % С= 25 пФ±5 пФ, 10:1 10 MОм±5%, 16 пФ±2 пФ Режимы работы СН1: только канал 1.
СН2: только канал 2.
DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор.
ADD: алгебраическое сложение каналов 1 и 2.
ИНВЕРТИРОВАНИЕ - только в канале 2Частота работы коммутатора повторения Приблизительно 250 кГц Входы усилителя АС: закрытый вход DC: открытый вход;
GND: Вход усилителя отключается от источника сигнала и заземляется.Макс, входное напряжение 400 В (DC + АС пик), АС: частотой не более 1 кГц СН1 выход Приблизительно 20 мВ при 50 Ом Синхронизация Синхронизация Канал 1, поочередная от канала 1 и канала 2, от сети, внешняя (канал 1 или канал 2 можно выбрать только в двухканальном режиме или режиме сложения). Полярность + /- Чувствительность 20 Гц, 2 МГц:0.5 дел; TRIG. ALT 2 дел; ЕХТ:0.2 В 2 МГц...20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В TV: импульсом синхронизации более чем 1 дел Режимы работы синхронизации Нормальная,
Автоматическая,
TV-V TV-HЕХТ вход Входное сопротивление макс, входное напряжение Внешний вход 1 МОм, 20 пФ,
400 160В (DC + АС пик),
401 АС: Частота не выше 1 кГц,
402Тракт горизонтального отклонения Коэффициенты развертки 0.2 мкс ... 2 сек/дел, 19 шагов ряд 1-2-5 + режим X-Y Погрешность ±3 %,
±5 %, при растяжке в 10 раз,
±20 %, для значений 50 нсек\дел и 20 нсек\дел (при использовании растяжки)Плавная регулировка Обеспечивает перекрытие не менее чем в 2,5 раза Множитель развертки 10 раз (максимум 20 нс/дел) Линейность ±3 %, х10 ±5% (для положений 20 нс и 50 нс/дел не нормируется) Изменение положения при включении Х10 В пределах 2 дел. в центре экрана Х-Y вход Чувствительность Такая же как у канала вертикального отклонения. (вход X - СН1, вход У - СН2) Полоса пропускания DС ~ 500 кГц Измерение разности фаз X-Y Не более 3° в полосе 0 ... 50 кГц Z -вход Чувствительность 5 В (яркость свечения увеличивается при подаче отрицательного напряжения) Ширина полосы DC - 1 МГц Входное сопротивление Приблизительно 10 кОм Максимальное входное напряжение 30 В (DC + АС пик), АС частота, не более 1 кГц Параметры калибратора (предназначены только для калибровки делителей 1:10) Форма сигнала Меандр положительной полярности Частота 1 кГц ±5% Амплитуда 0,5 В ±5% Выходное сопротивление Приблизительно 1 кОм ЭЛТ Тип 6-дюймовый прямоугольная с внутренней шкалой Фосфор Р31 Напряжение ускорения анода Приблизительно 2 кВ Рабочая часть экрана 8x10 дел (1 дел = 10 мм) Шкала Внутренняя Поворот луча Обеспечивается Общие параметры Время обеспечения технических характеристик в пределах норм после времени прогрева 15 минут Параметры прибора соответствуют техническим характеристикам при питании от сети Напряжение 230 В ±15% Частота 50.. .60 Гц с содержанием гармоник до 5% Мощность, потребляемая прибором от сети переменного напряжения при номинальном напряжении не превышает 45 Вт Время непрерывной работы в рабочих условиях эксплуатации в течении 8 часов Рабочая температура и влажность от 0 до 35 °С при относительной влажности: 85% Температура и влажность хранения от -20 до + 60 °С, при влажности 70 % (максимум) Высота над уровнем моря рабочая/транспортировка 5000 м /15000 м Габаритные размеры 350 х 140 х 430 мм Вес Приблизительно 7,8 кг -
Комплект поставки МЕГЕОН 15022
№ Наименование Количество 1 Осциллограф двухканальный МЕГЕОН 15022 1 2 Шнур сетевой 1 3 Пробник-делитель (1:1/1:10) 2 4 Руководство по эксплуатации 1 -
