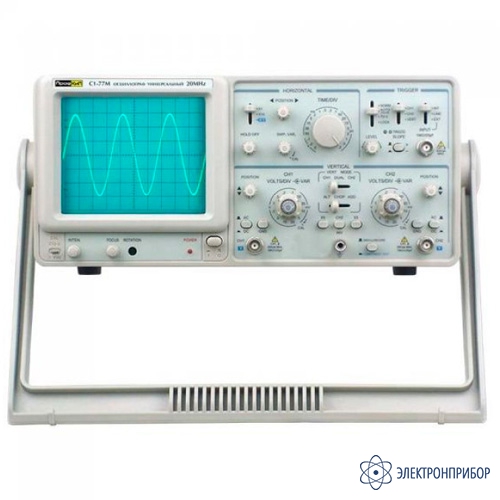

ПрофКиП С1-77М — осциллограф универсальный

Код товара: 62869

    • Гарантия

      12 месяцев

    • Производитель

      ПрофКИП

    Назначение осциллографа универсального ПрофКиП С1-77М:

    Осциллограф универсальный ПрофКиП С1-77М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Осциллограф универсальный ПрофКиП С1-77М быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

    Особенности осциллографа универсального ПрофКиП С1-77М:

    • Количество каналов: 2;
    • Полоса пропускания: 0 МГц … 20 МГц;
    • ЭЛТ: 6 дюймов (8 х 10 дел);
    • Расширенная чувствительность по вертикали: до 20 В /дел;
    • ТВ-синхронизация, режим Y-X;
    • Масштабирование развертки: х 10;
    • Автоматическая синхронизация, фиксация уровня.

  • Технические характеристики осциллографа универсального ПрофКиП С1-77М:

    Параметр Значение
    Электронно-лучевая трубка (ЭЛТ)
    Тип Прямоугольный, 6 дюймов
    Экспозиционная площадь 8 х 10 дел (1 дел = 1 см)
    Ускоряющее напряжение 2 кВ
    Канал вертикального отклонения
    Чувствительность х1: 5 мВ /дел … 20 В /дел (12 диапазонов, шаг 1-2-5);
    х5: ~ 1 мВ /дел (12 диапазонов, шаг 1-2-5)
    Полоса пропускания (-3 дБ) х1 0 МГц … 20 МГц (открытый вход);
    10 Гц … 20 МГц (закрытый вход)
    Полоса пропускания (-3 дБ) х5 0 МГц … 7 МГц (открытый вход);
    10 Гц … 7 МГц (закрытый вход)
    Время нарастания х1: ≤ 17.5 нс;
    х5: ≤ 50 нс
    Входной импеданс ~ 1 МОм ±3% /25 пФ ±5 пФ
    Максимальное входное напряжение 400 В при 1 кГц
    Вход усилителя Открытый (DC), закрытый (АС), заземленный (GND)
    Режим работы Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
    Канал горизонтального отклонения
    Коэффициент развертки 0.2 мкс /дел … 0.5 с /дел;
    ~  50 мс /дел при масштабировании
    Точность ±3%;
    ±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное)
    Масштабирование развертки х 10
    Максимальный коэффициент развертки 20 нс /дел
    Линейность развертки ±5%;
    ±10% при масштабировании
    Синхронизация
    Режим Автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
    Источник синхронизации Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT)
    Вход усилителя Закрытый (AC)
    Полярность синхронизации «+» или «-»
    Чувствительность (5 Гц … 10 МГц) 1 дел (CH1, CH2);
    2.0 дел (ALT);
    200 мВ (EXT)
    Чувствительность (10 МГц … 20 МГц) 1.5 дел (CH1, CH2);
    3.0 дел (ALT);
    300 мВ (EXT)
    Внешний вход синхронизации
    Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ
    Максимальное входное напряжение 400 В при 1 кГц
    Режим X-Y
    Чувствительность 5 мВ /дел … 5 В /дел ±4%
    Частотный диапазон X-входа 500 кГц
    Сдвиг фазы ≤3° (50 кГц)
    Выходной сигнал
    Выход сигнала канала 1
    Калибратор
    Форма сигнала Положительный меандр
    Частота 1 кГц
    Выходное напряжение 2 Впик-пик ±2%
    Общие характеристики
    Питание 110 В /220 В ±10%, 50 Гц /60 Гц
    Габаритные размеры 310 х 145 х 450 мм
    Вес 8 кг

  • Комплект поставки ПрофКиП С1-77М

    № Наименование Количество
    1 Осциллограф универсальный ПрофКиП С1-77М 1
    2 Делитель 2
    3 Кабель питания 1
    4 Руководство по эксплуатации 1
