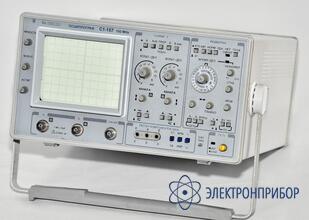

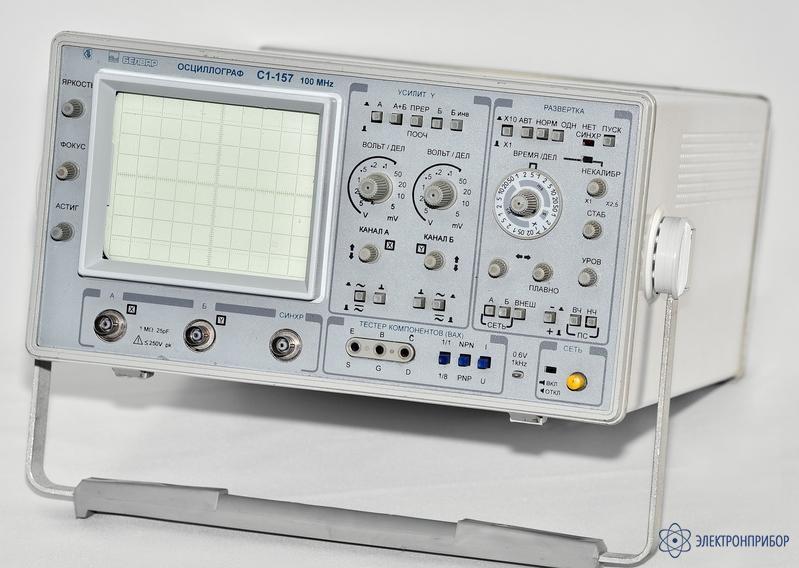

С1-157 — осциллограф универсальный
Код товара: 61532-
-
Гарантия
24 месяца
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
88923-23 до 12.10.2027
Назначение осциллографа универсального С1-157:
Осциллограф С1-157 является универсальным портативным прибором и предназначен для исследования электрических сигналов в полосе частот от 0 до 100 МГц , измерения их амплитудных и временных параметров по шкале экрана ЭЛТ. В прибор встроен тестер радиокомпонентов, с помощью которого можно проводить анализ характеристик полупроводниковых приборов.
Особенности осциллографа С1-157:
- Десятикратная растяжка по Х;
- Внешние делители 1:10 по Y;
- Режим X-Y;
- Вход Z управление яркостью;
- Выход Z импульса развёртки.
-
-
Технические характеристики осциллографа универсального С1-157:
Параметр Значение Полоса пропускания 100 МГц, 2 канала Коэффициент отклонения 5 мВ/дел – 5 В/дел (±3%) Коэффициент развёртки 20 нс/дел – 200 мс/дел (±4%) Синхронизация канал А, канал Б, внешняя, сеть Калибратор 600 мВ, 1 кГц (±1%) Тестер компонентов ВАХ двух- и трёхполюсников Экран 80×100 мм Питание ~230 В, 80 В·А Габариты 395×338×169 мм Масса 8 кг -
Комплект поставки С1-157
№ Наименование Количество 1 Осциллограф С1-157 1 2 Делитель 1:10 2 3 Зажим ЕЭ4.835.062-26 1 4 Зажим ЕЭ4.835.062-27 1 5 Зажим ЕЭ4.835.062-28 1 6 Переход СР-50-95ФВ 2 7 Кабель N1 2 8 Шнур сетевой 1 9 Отвертка 1 10 Вставка плавкая ВП2Б-1В 3,15 А 250 В 2 11 Руководство по эксплуатации 1 12 Формуляр 1 13 Методика поверки 1 14 Коробка 1 -
