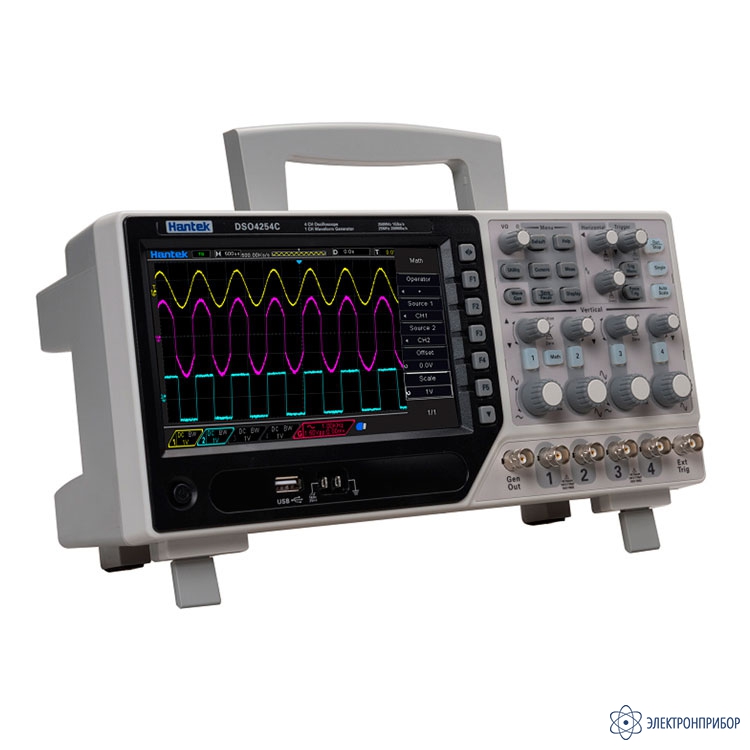

DSO-4254C — настольный осциллограф

Код товара: 65732

  • Особенности настольного осциллографа DSO-4254C:

    • 4 канала + внешний триггер;
    • Управление устройством через протокол SCPI;
    • FFT , + , - , * , / ,X-Y, 32 вида автоматических измерений, проверка по шаблону;
    • 14 видов синхронизации, включая различные шины;
    • Минимум 500 мкВ на деление;
    • Встроенный генератор до 25 МГц.

  • Технические характеристики настольного осциллографа DSO-4254C:

    Параметр Значение
    Каналов 4
    Аналоговая полоса пропускания 250 МГц
    Время нарастания (Rise Time) 1.4 нс
    Входной импеданс 1M
    Входная чувствительность 500 мкВ/деление до 10В/деление
    Режимы входа AC (закрытый), DC (открытый), GND (земля)
    Вертикальное разрешение 8 бит
    Максимальное входное напряжение (вход 1:1) 30В rms
    Режимы захвата Реальноного времени, детектор пика, усреднение, повышенное разрешение (HR)
    Дискретизация реального времени 1 ГГц при 1 канале, 0.250ГГц в 4-х канальном режиме.
    Диапазоны времени 2 нс/деление до 100 с/деление
    Память 64K (делиться на все работающие каналы)
    Точность временной задерджкм 50ppm
    Точность усиления по DC ±3% для диапазона 10В/дел - 10 мВ/дел
    ±4% для диапазона 5мВ/дел - 500мкВ/дел
    При щупе в режиме 1:1 полоса ограничена 6 МГц
    Режимы триггера Фронт, Пульс, Видео (NTSC,PAL,SECAM), наклон, овертайм, окно, интервал, под амп., UART, LIN, CAN, SPI, IIC, внешний.
    Параметры Время задержки: 100нс-10с

    Дапазон уровня триггера
    CH1-CH4: +-5 делений от центра экрана
    EXT: 0-3.3В

    Точность уровня триггера
    CH1-CH4: +-(0.2div * V/div) (в пределах 4 делений от центра)
    EXT: ±-(6% установленного значения + 40mV)
    Автоматические измерения Frequency, Period, Average, Pk-Pk, RMS, PeriodRms, Min, Max, RiseTime, FallTime, + Width, - Width, + Duty, - Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, PeriodAvg, FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR and LFF
    Курсорные измерения Ручные: разность напряжений, разность времени, частота.
    Трассировка: напряжение и время по точкам сигнала.
    Обработка сигнала +-x/, FFT (БПФ), Инвертирование, pass/fail
    Экран TFT ЖК 7 дюймов 800 x 480 точек
    Интерфейс USB USB 2.0 Full Speed
    Питание от сети 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В
    Размеры 318мм х 109мм (глубина) х 150мм (высота)
    Вес 2.9 Кг
    Вывод сигнала произвольной формы
    Частота от 0 до 25MHz
    ЦАП 2K - 200MHz регулируемый
    Каналы 1 канал вывода сигнала
    Длительность сигнала 2К точек
    Вертикальное разрешение 12 бит
    Частотная стабилизация <30ppm
    Амплитуда +3.5V Max.
    Выходной импеданс 50 Ом
    Выходное напряжение 50mA Iпик=50mA
    Пропускная полоса 25 МГц
    Искажения -50dBc (1КГц), -40dBc (10 КГц)
    Частотомер
    Частота 0 - 50 МГц
    Входная амплитуда 400m до 18V (от пика до пика)
    Развязка DC
    Точность частоты +- ошибка базы времени +- отсчет
    Входной импеданс >100К
    Генератор шаблонов сигнала
    Разрешене 12 бит генератор и 6 бит цифровой вход
    Тип LVCMOS

  • Комплект поставки DSO-4254C

    № Наименование Количество
    1 Настольный осциллограф DSO-4254C 1
    2 Кабель питания 1
    3 Кабель USB 1
    4 Щуп 4
    5 Кабель BNC-BNC 1
    6 Коробка картонная 1
