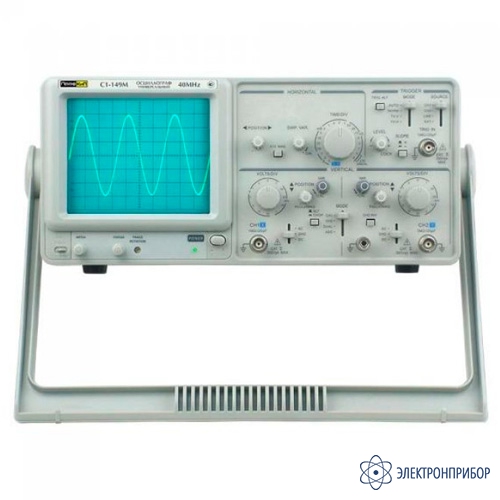

ПрофКиП С1-149М — осциллограф универсальный
Код товара: 62839-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
49645-12 до 10.04.2027
-
Производитель
Сертификаты
Назначение осциллографа универсального ПрофКиП С1-149М:
Осциллограф универсальный ПрофКиП С1-149М предназначен для исследования электрических сигналов в полосе пропускания от 0 МГц до 40 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Осциллограф универсальный ПрофКиП С1-149М характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами.
Особенности осциллографа универсального ПрофКиП С1-149М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 40 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
- Высокая чувствительность по вертикали: до 20 В /дел;
- ALT функция запуска;
- Выходной сигнал: ось Z, канал 1 (CH1);
- ТВ-синхронизация, режим Y-X;
- Масштабирование развертки: х 10;
- Встроенный 6-разрядный частотомер.
-
-
Технические характеристики осциллографа универсального ПрофКиП С1-149М:
Параметр Значение Электронно-лучевая трубка (ЭЛТ) Тип Прямоугольный, 6 дюймов Экспозиционная площадь 8 х 10 дел (1 дел = 1 см) Ускоряющее напряжение 12 кВ Z-вход Входное сопротивление ~ 47 кОм Входной уровень ≥ 5 Впик-пик Частотный диапазон 2 МГц Канал вертикального отклонения Y-ATT Переключатель Чувствительность х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов);
х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов)Полоса пропускания (-3 дБ) х1 0 МГц … 40 МГц (открытый вход);
10 Гц … 40 МГц (закрытый вход)Полоса пропускания (-3 дБ) х5 0 МГц … 7 МГц (открытый вход);
10 Гц … 7 МГц (закрытый вход)Время нарастания х1: ≤ 8.75 нс;
х5: ≤ 25 нсВходной импеданс ~ 1 МОм ±3% /25 пФ ±5 пФ Максимальное входное напряжение 400 В при 1 кГц Вход усилителя Открытый (DC), закрытый (АС), заземленный (GND) Режим работы Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) Канал горизонтального отклонения Коэффициент развертки 0.2 мкс /дел … 0.5 с /дел;
20 нс /дел … 50 мс /дел при масштабированииТочность ±3%;
±5% при масштабированииМасштабирование развертки х 10 Максимальный коэффициент развертки 20 нс /дел Линейность развертки ±5%;
±10% при масштабированииСинхронизация Режим Автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) Источник синхронизации Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) Вход усилителя Закрытый (AC) Полярность синхронизации «+» или «-» Чувствительность (20 Гц … 2 МГц) 0.5 дел (CH1, CH2);
2.0 дел (ALT);
200 мВ (EXT);
ТВ-синхроимпульс > 1 дел при 1 В (EXT)Чувствительность (2 МГц … 20 МГц) 1.5 дел (CH1, CH2);
3.0 дел (ALT);
800 мВ (EXT);
ТВ-синхроимпульс > 1 дел при 1 В (EXT)Внешний вход синхронизации Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ Максимальное входное напряжение 400 В при 1 кГц Режим X-Y Чувствительность 5 мВ /дел … 5 В /дел ±4% Частотный диапазон X-входа 500 кГц Сдвиг фазы ≤3° (50 кГц) Выходной сигнал Выход сигнала канала 1 Калибратор Форма сигнала Положительный меандр Частота 1 кГц Выходное напряжение 2 Впик-пик ±2% Общие характеристики Питание 110 В /220 В ±10%, 50 Гц /60 Гц Габаритные размеры 310 х 150 х 455 мм Вес 8 кг -
Комплект поставки ПрофКиП С1-149М
№ Наименование Количество 1 Осциллограф универсальный ПрофКиП С1-149М 1 2 Делитель 2 3 Кабель питания 1 4 Руководство по эксплуатации 1 -
