XDS-3202, XDS 3202

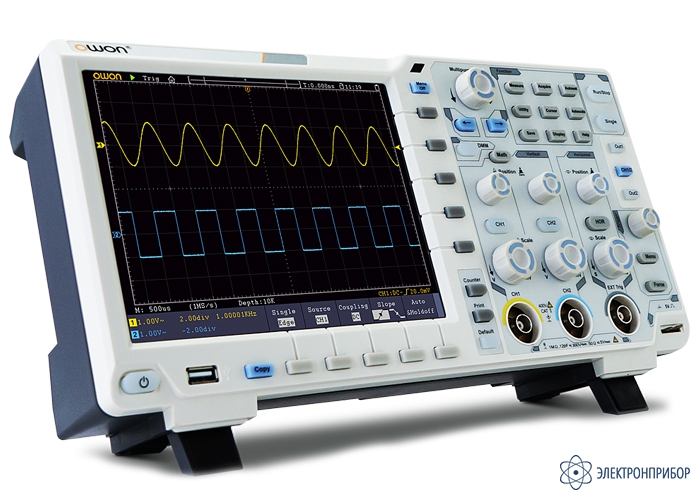

XDS3202 — осциллограф цифровой
Код товара: 73066-
-
Гарантия
2 года
-
Производитель
-
Артикул
241616
Описание осциллографа цифрового XDS3202:
XDS3202 базовая модель (без встроенных аппаратных технических элементов в базовой комплектации: VGA-порта, модуля Wi-Fi, встроенного генератора сигналов) в линейке многофункциональных, бюджетных, 2-х канальных, цифровых осциллографов с полосой пропускания до 200 МГц и встроенным АЦП с разрядностью 8 бит.
Тем не менее, прибор XDS3202 относится к классу многофункциональных измерительных приборов, выполненному по схеме - "4 в 1", объединяющей в одном компактном корпусе функционал нескольких измерительных устройств:
- цифровой запоминающий осциллограф с полосой до 200 МГц;
- частотомер;
- цифровой мультиметр;
- анализатор сигналов цифровых протоколов: RS-232, I2C, SPI (опция), CAN (опция).
Осциллограф XDS3104 обладает большой глубиной памяти, ультра широким динамическим диапазоном, значительным по величине коэффициентом захвата сигнала и всевозможными функциями запуска.
Особенности осциллографа цифрового XDS3202:
- каналы: 2 аналоговых + порт EXT для внешнего запуска;
- частота дискретизации максимальная: 2 Гвыб/сек;
- скорость захвата: 75 000 осциллограмм в секунду;
- глубина памяти максимальная: 40 М точек;
- функция записи в реальном времени, функция воспроизведения, функция непрерывной записи, функция анализа;
- низкий уровень шума, диапазон коэффициента вертикального отклонения 1 мВ/дел - 10 В/дел;
- батарейное питание (опция);
- 256 уровней яркости отображения сигнала;
- восьмидюймовый ЖК цветной дисплей с разрешением 800x600;
- возможность автоматической настройки отображения осциллограммы сигнала (Auto);
- до 16 видов запуска, включая запуск по различным протоколам;
- автоматическое измерение 28 параметров сигнала, присутствует функция статистики измерений;
- функция осуществления различных математических операций с сигналами;
- порты в стандартной комплектации включают: USB Device, USB Host, LAN;
- поддержка USB-накопителей и PictBridge-совместимых принтеров;
- поддержка системы команд дистанционного управления SCPI и LabVIEW.
-
-
Технические характеристики осциллографа цифрового XDS3202:
Параметр Значение Количество каналов 2 аналоговых + порт EXT для внешнего запуска Частота дискретизации максимальная 2 Гвыб/сек Скорость захвата 75 000 осциллограмм в секунду Глубина памяти максимальная 40 М точек Функция записи в реальном времени есть Функция воспроизведения есть Функция непрерывной записи есть Функция анализа есть Уровень шума низкий Диапазон коэффициента вертикального отклонения 1 мВ/дел - 10 В/дел Батарейное питание опция Уровни яркости отображения сигнала 256 уровней Дисплей восьмидюймовый ЖК цветной дисплей c разрешением 800x600 пикселей Возможность автоматической настройки отображения осциллограммы сигнала есть, Auto Виды запуска до 16 видов запуска, включая запуск по различным протоколам Параметры сигнала автоматическое измерение 28 параметров сигнала, присутствует функция статистики измерений Функция осуществления различных математических операций с сигналами есть Порты в стандартной комплектации USB Device, USB Host, LAN Поддержка USB-накопителей и PictBridge-совместимых принтеров есть Поддержка системы команд дистанционного управления SCPI и LabVIEW есть -
Комплект поставки XDS3202
№ Наименование Количество 1 Осциллограф цифровой XDS3202 1 Дополнительная комплектация XDS3202
(Поставляется за отдельную плату)
№ Наименование 1 Программа для декодирования по протоколам RS-232, I2C, SPI OWON Bus Decoding Kit RSI 2 Программа для декодирования по протоколам CAN OWON Bus Decoding CAN -
