Осциллографы лабораторные

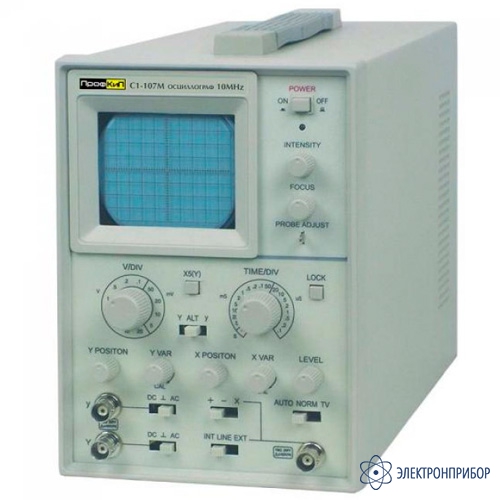

ПрофКиП С1-107М — осциллограф универсальный

Код товара: 62807

    • Гарантия

      12 месяцев

    • Производитель

      ПрофКИП

    Назначение осциллографа универсального ПрофКиП С1-107М:

    Осциллограф универсальный ПрофКиП С1-107М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц. Рекомендован для использования в образовательных учреждениях.

    Особенности осциллографа универсального ПрофКиП С1-107М:

    • Количество каналов: 2;
    • Полоса пропускания: 0 МГц … 10 МГц;
    • ЭЛТ: круглая, 3 дюйма (8 х 10 дел, 1 дел = 6 мм);
    • ТВ-синхронизация, режим X-Y;
    • Масштабирование канала Y: х5;
    • Простота в эксплуатации;
    • Высокая производительность.

  • Технические характеристики осциллографа универсального ПрофКиП С1-107М:

    Параметр Значение
    Электронно-лучевая трубка (ЭЛТ)
    Тип Круглая, 3 дюйма
    Экспозиционная площадь 8 х 10 дел (1 дел = 6 мм)
    Ускоряющее напряжение 1.3 кВ
    Канал вертикального отклонения
    Чувствительность 5 мВ /дел … 5 В /дел ±3%;
    Y х5
    Полоса пропускания 0 МГц … 10 МГц (открытый вход);
    10 Гц … 10 МГц (закрытый вход)
    Максимальное входное напряжение 400 В
    Вход усилителя Открытый (DC), закрытый (АС)
    Входной импеданс 1 МОм ±3% /30 пФ ±5 пФ
    Регулировка коэффициента 2.5:1
    Канал горизонтального отклонения
    Коэффициент развертки 0.1 мкс /дел … 1 с/дел ±3%
    Регулировка коэффициента 2.5:1
    Синхронизация
    Режим Автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)
    Источник синхронизации Внутренний (INT), сеть (LINE), внешний (EXT)
    Полярность синхронизации «+» или «-»
    Чувствительность 1 дел (INT);
    0.3 В (EXT);
    2 дел (TV)
    Внешний вход синхронизации
    Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ
    Максимальное входное напряжение 160 В
    Режим X-Y
    Чувствительность 0.5 В /дел (X);
    5 мВ /дел … 5 В /дел (Y)
    Частотный диапазон X-входа 0 МГц … 1 МГц (DC);
    10 Гц … 1 МГц (AC)
    Сдвиг фазы ≤3° (50 кГц)
    Калибратор
    Форма сигнала Положительный меандр
    Частота 1 кГц ±2%
    Выходное напряжение 0,5 Впик-пик ±2%
    Общие характеристики
    Питание 110 В /220 В ±10%, 50 Гц /60 Гц
    Габаритные размеры 140 х 196 х 290 мм
    Вес 3 кг

  • Комплект поставки ПрофКиП С1-107М

    № Наименование Количество
    1 Осциллограф универсальный ПрофКиП С1-107М 1
    2 Делитель 2
    3 Кабель питания 1
    4 Руководство по эксплуатации 1
