Осциллографы лабораторные

АКИП-4122/9V — цифровой осциллограф + выход VGA

Код товара: 48672
  • 2-3 дня
    72320-18
    Цифровой осциллограф + выход vga АКИП-4122/9V Цифровой осциллограф + выход vga АКИП-4122/9V Цифровой осциллограф + выход vga АКИП-4122/9V

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      72320-18 до 06.09.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности осциллографа цифрового запоминающего АКИП-4122/9V:

    • Количество каналов: 2 (+ вход внеш. синхр EXT);
    • Полосы пропускания: 300 МГц;
    • Объем памяти 40 М (на канал);
    • Максимальная частота дискретизации: 2,5 ГГц ;
    • Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение*, деление*;
    • Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x);
    • Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа);
    • Цифровые фильтры (ФВЧ, ФНЧ);
    • Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров);
    • Память: 100 осциллограмм, 8 профилей настроек;
    • Интерфейс: USB 2.0, LAN для управления и сохранения данных;

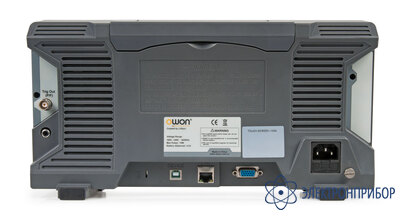

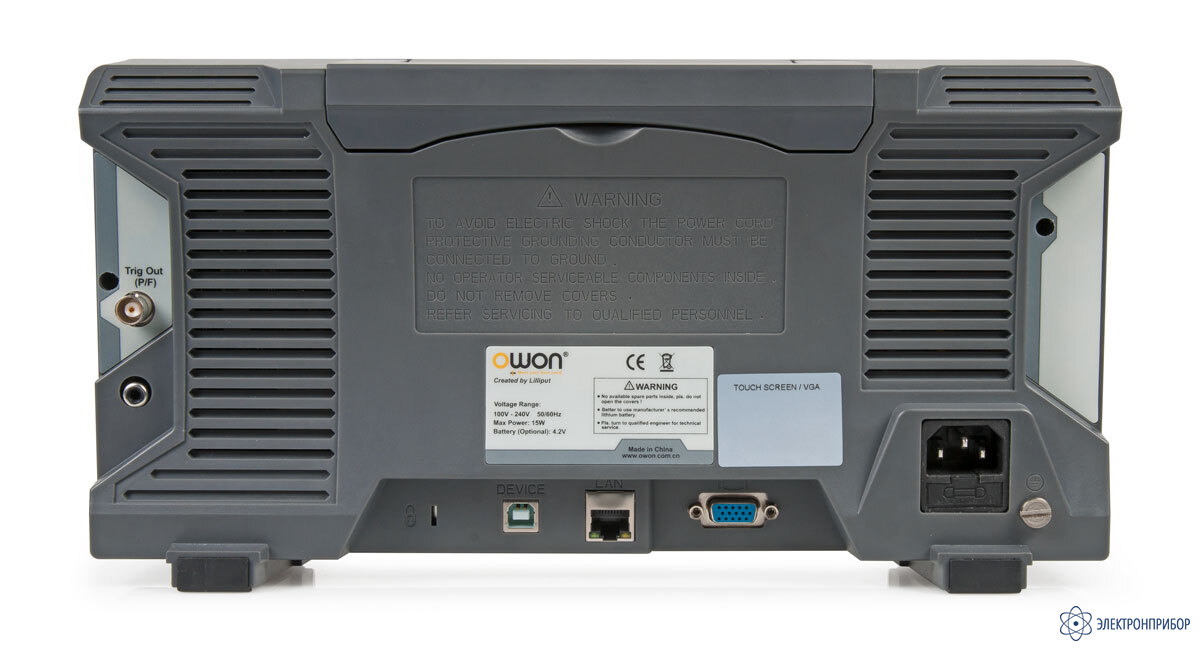

    • Выход для внешнего монитора (VGA);
    • Цветной TFT-дисплей (20 см) с регулируемой яркостью;
    • Опции: мультиметр, генератор сигналов, WiFi, сенсорный экран;
    • Опция декодирования протоколов: RS232, SPI, I2C, CAN.

    * - Данные математические операции производятся не с абсолютными величинами отсчетов АЦП, полученными в результате оцифровки сигнала, а с числовыми номерами уровней квантования АЦП, полученными в результате оцифровки сигнала.

  • Технические характеристики осциллографа цифрового запоминающего АКИП-4122/9V:

    Параметр АКИП-4122/10
    АКИП-4122/10V    		 АКИП-4122/7
    АКИП-4122/7V
    АКИП-4122/11
    АКИП-4122/11V    		 АКИП-4122/8
    АКИП-4122/8V
    АКИП-4122/12
    АКИП-4122/12V    		 АКИП-4122/9
    АКИП-4122/9V
    Канал вертикального отклонения
    Число каналов 2 2 2 2
    Полоса пропускания (-3 дБ) 0…60 МГц 0...100 МГц 0...200 МГц 0...300 МГц
    Ограничение полосы 20 МГц
    Коэффициент отклонения (Коткл.) 1 мВ/дел...10 В/дел
    Погрешность установки Коткл. ± 3 %
    Связь по входу Открытый, закрытый, земля
    Полоса пропускания (-3 дБ) ≤ 5,8 нс ≤ 3,5 нс ≤ 1,7 нс ≤ 1,17 нс
    Входной импеданс 1 МОм (± 2 %) / 15 пФ ± 5 пФ 1 МОм (± 2 %) / 15 пФ ± 5 пФ; 50 Ом ± 2 %
    Максимальное входное напряжение 300 В /1 МОм; 5 В 50 МОм (DC + AС пик, до 1 кГц)
    Математика +, - , х , дел.; БПФ (дБ или мВскз) на участке 1 кб
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 2 нс/дел...1000 с/дел
    (шаг 1-2-5)    		 1 нс/дел...1000 с/дел
    (шаг 1-2-5)
    Погрешность установки Кразв. ± 0,0001 %
    Режимы работы Основной, задержанный (100 нс...10 с), ZOOM окна,
    самописец (1 мс/дел – 100 0 с/дел), X - Y
    Синхронизация
    Источники синхросигнала Канал 1, канал 2, сеть, внешний (Ext, Ext /5)
    Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ* (NTSC, PAL/SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс...10 с), попеременно (ALT)
    Связь входа ФНЧ, ФВЧ, связь АС, связь DC
    Чувствительность ~ 0,3 делени я (в зав. от Коткл.)
    Аналого-цифровое преобразование
    Разрешение по вертикали 12 бит 8 бит для АКИП-4122/7
    АКИП-4122/7V,
    12 бит для АКИП-4122/11
    АКИП-4122/11V    		 8 бит для АКИП-4122/8
    АКИП-4122/8V,
    12 бит для АКИП-4122/12
    АКИП-4122/12V    		 8 бит
    Максимальная частота дискретизации 1 ГГц 1 ГГц 2 ГГц 2,5 ГГц
    Частота дискретизации (на канал) 500 МГц 500 МГц 1 ГГц 1,25 ГГц
    Длина записи 20 МБ/канала (40 МБ при объединении)
    40 МБ/канал – АКИП-4122/12, АКИП-4122/12V
    Режимы работы Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x
    Курсорные измерения
    Функции ΔU; ΔT; 1/ΔT
    Автоматические измерения
    Функции по вертикали Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.;  выбросы на вершине и в паузе (фронт)
    Функции по горизонтали f; T; t нараст.; t среза; +t; -t; коэф. заполнения (%)
    Измерение t задержки Канал 1 - Канал 2 (фронт), Канал 1 - Канал 2 (срез)
    Дополнительные возможности
    Цифровой регистратор 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с)
    Интерфейсы USB (максимальный объем USB диска – 8 ГБ), LAN
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X - Y Х – канал 1; Y – кананал 2 , разность фаз < 3° до 100 кГц
    Внутренняя память 100 осциллограмм, 8 профилей настроек (запись/ воспроизведение).
    Мультиметр (опция)
    Режим измерений Постоянное напряжение (пределы): 400 мВ/ 4 В/ 400 В: ±(1% ± 1 емр)
    Переменное напряжение (переделы): 4 В/ 40 В/ 400В: ±(1% ± 3 емр); час.: 40 – 400 Гц
    Сопротивление (переделы) 400 Ом: ±(1% ± 3 емр), 4 кОм – 40МОм: ±(1% ± 1 емр)
    Емкость: 51,2 нФ – 100 мкФ: ±(3% ± 3 емр)
    Прозвон цепи; Тест диодов (0 В – 1,5 В)
    Входное сопротивление 10 Ом, защита входа DC 1000 В/ AC 400 В
    Индикатор 3½ разряда, макс. индицируемое число 4.000
    Генератор сигналов (опция)
    Формы сигналов синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы.
    Частотный диапазон 25 МГц – АКИП-4122/10, АКИП-4122/10V, АКИП-4122/11, АКИП-4122/11V, АКИП-4122/12, АКИП-4122/12V
    50 МГц – АКИП-4122/7, АКИП-4122/7V, АКИП-4122/8, АКИП-4122/8V, АКИП-4122/9, АКИП-4122/9V
    Частота дискретизации 125 МГц – АКИП-4122/10, АКИП-4122/10V, АКИП-4122/11, АКИП-4122/11V, АКИП-4122/12, АКИП-4122/12V
    250 МГц – АКИП-4122/7, АКИП-4122/7V, АКИП-4122/8, АКИП-4122/8V, АКИП-4122/9, АКИП-4122/9V
    Число каналов 1 или 2
    Разрядность ЦАП 14 бит
    Длина памяти 8000 точек для произвольной формы
    Выходной уровень 10 мВпик-пик … 6 Впик-пик
    Общие данные
    ЖК - дисплей Цветной (TFT), диагональ 20 см, 10 x 14 дел (разрешение 800 х 600)
    Напряжение питания 100...240 В, 47...63 Гц (автовыбор)
    Потребляемая мощность 18 Вт
    Габаритные размеры 340 х 177 х 90 мм
    Масса 2,6 кг

    * - Джиттер схемы ТВ синхронизации ≤ 200 пс.

  • Комплект поставки АКИП-4122/9V

    № Наименование Количество
    1 Осциллограф цифровой запоминающий АКИП-4122/9V 1
    2 Пробник осцилографический 2
    3 Кабель USB 1
    4 Шнур питания 1
    5 CD с программным обеспечением для связи с ПК 1

  • Дополнительная комплектация АКИП-4122/9V
