Осциллографы лабораторные

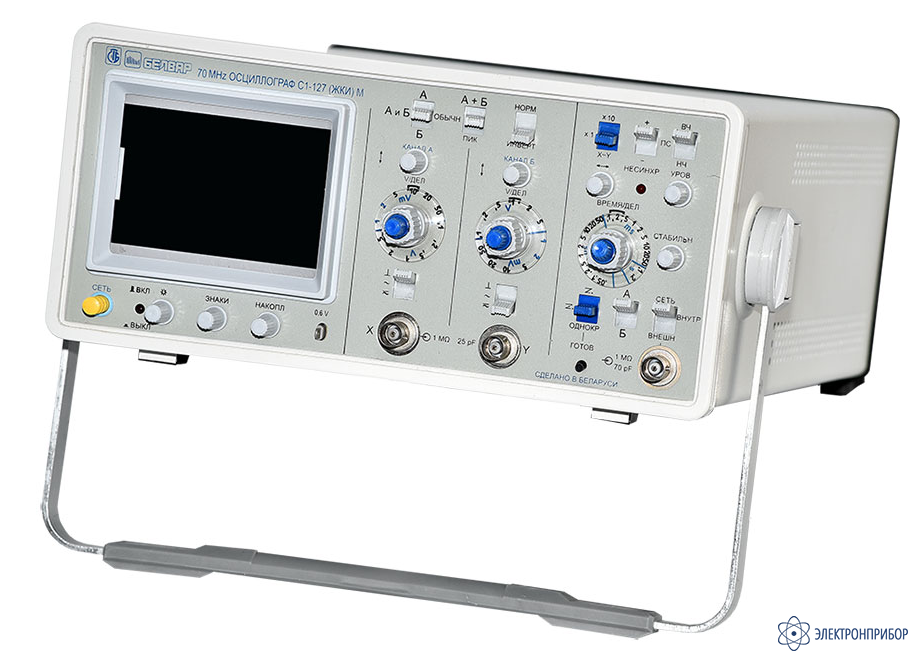

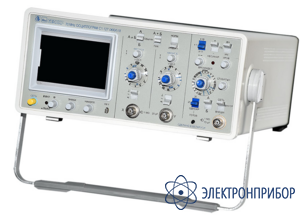

С1-127 (ЖКИ) — осциллограф универсальный

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      75976-19 до 31.01.2022

    Назначение осциллографа универсального С1-127 (ЖКИ):

    Удобство и прочность конструкции, высокая временная и температурная стабильность характеризуют портативный осциллограф С1-127 (ЖКИ). Осциллограф имеет два канала тракта вертикального отклонения, которые могут работать в следующих режимах: наблюдение сигналов в канале А; наблюдение каналов в сигнале Б; алгебраическое суммирование сигналов каналов А и Б; изменение полярности сигналов в канале Б. Благодаря широкому применению микросборок частного применения, а так же импульсного блока питания достигнуто значительное снижение веса, габаритных размеров, потребляемой мощности прибора. Все это существенно облегчает обслуживание и диагностику неисправностей оборудования на труднодоступных объектах и при движении на различных транспортных средствах. Наличие режимов X -Y, яркостной модуляции (Z вход), расширенный диапазон частот синхронизации предоставляют дополнительные функциональные возможности для отображения исследуемых сигналов.

    В осциллографе С1-127 (ЖКИ) переключение коэффициентов развертки и отклонения осуществляется переключателями барабанного типа, в С1-127 Е используются энкодеры, которые надежнее и повышают удобство работы.

    Особенности осциллографа универсального С1-127 (ЖКИ):

    • Десятикратная растяжка по X;
    • Внешние делители по X;
    • Режим X-Y;
    • Вход Z управление яркостью;
    • Жесткие условия эксплуатации: группа 1.7 УХЛ ГОСТ В 20.39.304.
  • Технические характеристики осциллографа универсального С1-127 (ЖКИ):

    Параметр Значение
    С1-127 (ЖКИ) С1-127 Е
    Полоса пропускания 50 МГц 70 МГц
    Коэффициент отклонения 1 мВ/дел – 5 В/дел (±3%)
    Коэффициент развёртки 50 нс/дел – 0,2 с/дел (±3%)
    Синхронизация до 75 МГц, внутренняя, внешняя, сеть
    Внутренний генератор 600 мВ, 1 кГц
    Экран 4˝ (ЖКИ)
    Питание ~230 В, 50 Гц; ~220 В, 400 Гц; ~115 В, 400 Гц; 50 В·А; +27 В, 30 Вт
    Габариты 295×126×410 мм
    Масса 4 кг
  • Комплект поставки С1-127 (ЖКИ)

    Наименование Количество
    1 Осциллограф универсальный С1-127 (ЖКИ) 1
    2 Кабель N1 3
    3 Шнур питания 27 V 1
    4 Шнур сетевой 1
    5 Крышка 1
    6 Вставка плавкая ВП2Б-1В-2,0 А-250 В 4
    7 Вставка плавкая ВП1-1-2,0 А-250 В 2
    8 Переход BNC-Т 2
    9 Делитель 1:10 2
    10 Руководство по эксплуатации 1
    11 Методика поверки 1
