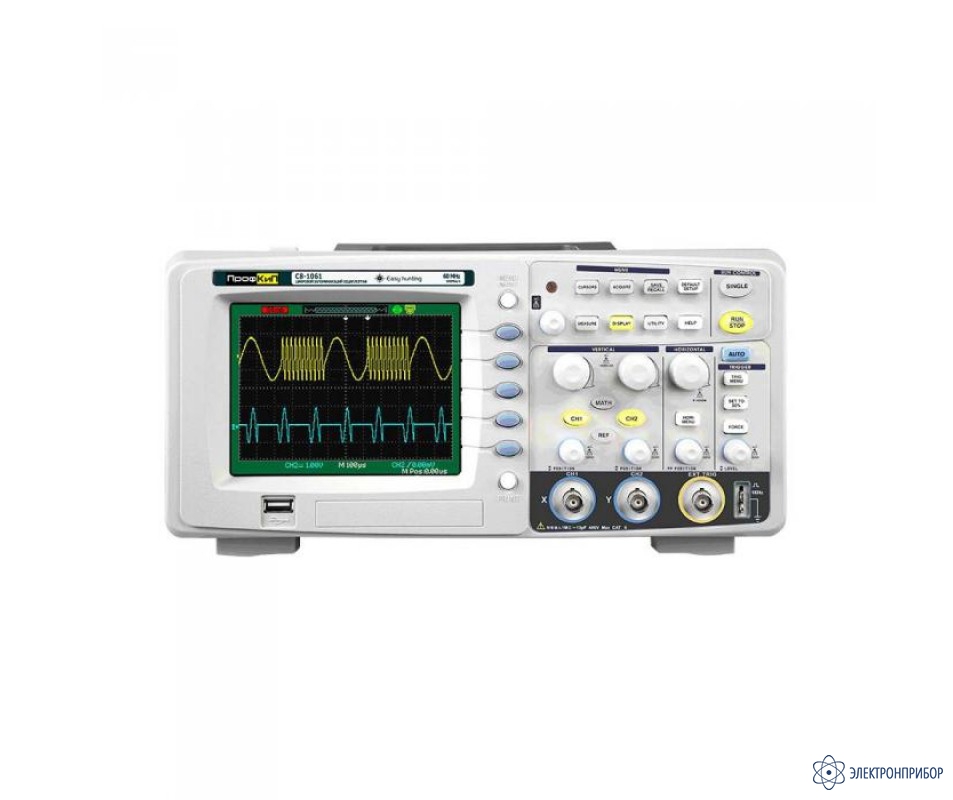

ПрофКиП С8-1062 — осциллограф цифровой
Код товара: 62896-
-
Гарантия
12 месяцев
-
Производитель
Назначение осциллографа цифрового ПрофКиП С8-1062:
Цифровой осциллограф ПрофКиП С8-1062 - это современный прибор для решения широкого круга задач по наблюдению и анализу формы сигнала. Для упрощения эксплуатации приборе существуют несколько режимов автоматических измерений.
Осциллограф цифровой ПрофКиП С8-1062 имеет цветной ЖКИ экран, меню прибора содержит набор цветовых схем, имеется поддержка русского языка. Органы управления отличаются эргономичностью и имеют удобное расположение. Режимы работы позволяют осуществлять одновременное наблюдение некогерентных сигналов, так же возможно использование различных типов синхронизации.
Осциллограф цифровой ПрофКиП С8-1062 выполняет математическую обработку сигнала с различными алгоритмами, использует разные типы фильтрации. БПФ предназначен для обработки и визуализации частотных составляющих сигнала и формы спектра, что является мощным аналитическим инструментом для изучения импульсного отклика фильтров и систем, а также измерения гармонических составляющих и искажений сигнала.. Прибор легко подключается к ПК по интерфейсу USB.
Так же предусмотрено подключения внешнего накопителя, для хранения данных. Расширить область применения осциллографа цифрового ПрофКиП С8-1061, используя его для измерений в мощных цепях, где присутствует высокое напряжение (источники электропитания, электромоторы, преобразователи и т.п.) возможно при использовании дифференциальных пробников, обеспечив полную развязку прибора с электрическими цепями (дифференциальный пробник приобретается отдельно). Осциллограф цифровой ПрофКиП С8-1062 может стать хорошим помощником, как в домашней лаборатории, так и на производстве.
Особенности и преимущества осциллографа цифрового ПрофКиП С8-1062:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 60 МГц;
- Экран: 5.7 дюймов, цветной TFT (320х234) LCD;
- Максимальная частота дискретизации: 1 Гвыб /с;
- Эквивалентная частота дискретизации: 50 Гвыб /с;
- Глубина памяти: 32К;
- Интерфейс: USB-Host, USB-Device, RS-232, PASS /FALL out.
-
-
Технические характеристики осциллографа цифрового ПрофКиП С8-1062:
Параметр Значение Полоса пропускания 0 МГц … 60 МГц Количество каналов 2 + 1 внешний канал синхронизации Максимальная частота дискретизации 1 Гвыб /с (1 канал) 500 Мвыб /с (2 канала) Эквивалентная частота дискретизации 50 Гвыб /с Глубина памяти 32 К (1 канал) Время нарастания < 5.8 нс Входной импеданс 1 МОм /17 пФ Диапазон временной развертки 5 нс /дел … 50 с /дел сканирование: 100 мс /дел … 50 с /дел Чувствительность по вертикали 2 мВ /дел … 10 В /дел (шаг 1-2-5) Разрешение по вертикали 8 бит Источник синхронизации канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE) Режим синхронизации фронт, длина импульса, ТВ-синхронизация, спад, поочередный Математические операции сложение, вычитание, умножение, деление, БПФ Цифровые фильтры ВЧ, НЧ, полосовой, режекторный Максимальное входное напряжение 400 В Сохранение 2 опорных маски, 20 профилей настроек, 20 осциллограмм Внешние накопители данных изображение, данные, осциллограмма, настройки Язык русский + 11 дополнительных Программное обеспечение дистанционное управление, извлечение данных и анализ формы волны Экран 5.7 дюймов, цветной TFT (320х234) LCD Интерфейс USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL) Питание 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА Габаритные размеры 305х133х154 мм Вес 2.3 кг -
Комплект поставки ПрофКиП С8-1062
№ Наименование Количество 1 Осциллограф цифровой ПрофКиП С8-1062 1 2 Делитель 2 3 USB кабель 1 4 CD с ПО 1 5 Кабель питания 1 6 Руководство по эксплуатации 1
