ПрофКиПС1120М, ПрофКиП С1 120М, ПрофКиПС1-120М

Осциллографы лабораторные

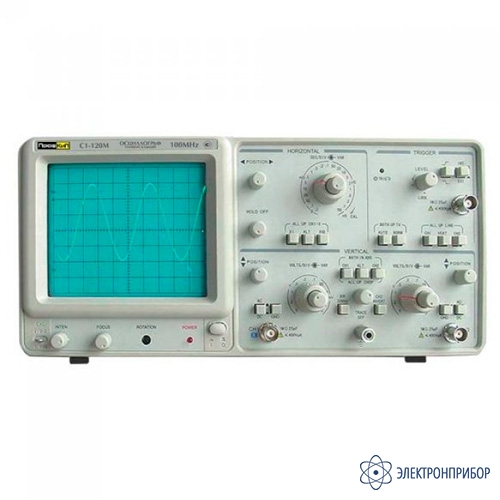

ПрофКиП С1-120М — осциллограф универсальный

Код товара: 62817
  • 41754-09

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      41754-09 до 02.10.2024

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение осциллографа универсального ПрофКиП С1-120М:

    Осциллограф универсальный ПрофКиП С1-120М - современный инструмент инженера, обеспечивающий высокую точность, удобство эксплуатации и набор всех необходимых функций для приборов данного класса. Осциллограф универсальный ПрофКиП С1-120М имеет эргономичный дизайн, в нем применена аналоговая ЭЛТ с высокой точностью фокусировки, что позволяет осуществлять комфортную работу, наблюдая сигнал, даже превосходящий документированные 100 МГц, в реальном времени, на шести дюймовом экране. Также в осциллографе универсальном ПрофКиП С1-120М удобно реализован захват синхронизации.

    Особенности осциллографа универсального ПрофКиП С1-120М:

    • Количество каналов: 2;
    • Полоса пропускания: 0 МГц … 100 МГц;
    • ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
    • ALT функция запуска;
    • Выходной сигнал: ось Z, канал 1 (CH1);
    • ТВ-синхронизация, режим Y-X;
    • Масштабирование развертки: х 10.

  • Технические характеристики осциллографа универсального ПрофКиП С1-120М:

    Параметр Значение
    Электронно-лучевая трубка (ЭЛТ)
    Тип Прямоугольный, 6 дюймов
    Экспозиционная площадь 8 х 10 дел (1 дел = 1 см)
    Ускоряющее напряжение 1.7 кВ
    Канал вертикального отклонения
    Чувствительность 5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5)
    Регулировка коэффициента ≥2.5:1
    Полоса пропускания (-3 дБ) 0 МГц … 100 МГц (открытый вход)
    Время нарастания ≤ 3.5 нс
    Входной импеданс ~ 1 МОм /25 пФ
    Вход усилителя Открытый (DC), закрытый (АС), заземленный (GND)
    Максимальное входное напряжение 400 В при 1 кГц
    Режим работы Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD)
    Канал горизонтального отклонения
    Коэффициент развертки 50 нс /дел … 0.2 с /дел (20 диапазонов, шаг 1-2-5)
    Точность ±3%;
    ±10% при масштабировании
    Регулировка коэффициента ≥2.5:1
    Масштабирование развертки х 10
    Максимальный коэффициент развертки 5 нс /дел
    Линейность развертки ±5%;
    ±10% при масштабировании
    ALT-масштабирование Есть
    ALT-разделение Есть
    Синхронизация
    Режим Автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV), фиксация уровня (LEVEL LOCK)
    Источник синхронизации Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
    Полярность синхронизации «+» или «-»
    Чувствительность INT: 1.5 дел (AUTO или NORM);
    EXT: 0.2 дел (AUTO или NORM);
    ТВ-синхроимпульс 2 дел при 0.5 В (EXT)
    Внешний вход синхронизации
    Входной импеданс 1 МОм /22 пФ
    Максимальное входное напряжение 400 В при 1 кГц
    Режим X-Y
    Чувствительность 5 мВ /дел … 5 В /дел ±5% (10 диапазонов, шаг 1-2-5)
    Полоса пропускания 0 МГц … 1 МГц (открытый вход) 10 Гц … 1 МГц (закрытый вход)
    Сдвиг фазы ≤3° (50 кГц)
    Ось Z
    Чувствительность 5 Впик-пик
    Полярность Отрицательная
    Входной импеданс 10 кОм
    Используемый частотный диапазон 1 МГц
    Максимальное входное напряжение 50 В при 1 кГц
    Калибратор
    Форма сигнала Положительный меандр
    Частота 1 кГц ±2%
    Выходное напряжение 2 Впик-пик ±2%
    Общие характеристики
    Питание 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц
    Габаритные размеры 310 х 140 х 400 мм
    Вес 8 кг

  • Комплект поставки ПрофКиП С1-120М

    № Наименование Количество
    1 Осциллограф универсальный ПрофКиП С1-120М 1
    2 Делитель 2
    3 Кабель питания 1
    4 Руководство по эксплуатации 1

  • Файлы для ПрофКиП С1-120М
