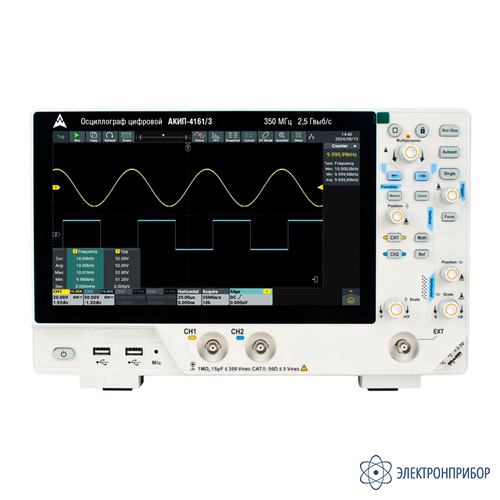

АКИП-4161 — осциллограф цифровой

Код товара: 84764

  • Особенности осциллографа цифрового АКИП-4161:

    • комплексные функции: осциллограф, двухканальный генератор AFG 50 МГц (опция), частотомер, вольтметр DVM, анализ FFT и декодирование протоколов;
    • полоса пропускания 100 МГц, 200МГц, 350 МГц (в зав. от модификации);
    • количество входов: 2 кан /4 кан + вход внешней синхронизации/ EXT (в зав. от модификации);
    • максимальная частота дискретизации: 2,5 Гвыб/с (1 канал), 1,25 Гвыб/с ( 2 канала) и 1,25 Гвыб/с (все каналы);
    • объем памяти: 100 М (на канал);
    • переключаемый входной импеданс: 50 Ом/ 1 МОм;
    • технология VPO: визуализация аналогового осциллографа X-Vision III 500.000 осц./ с;
    • сбор данных: выборка, пик. детектор, усреднение, высокое разрешение, интерполяция Sin X/x;
    • автоизмерения (43 параметра), курсорные измерения (U; T; 1/T); математика: сложение, вычитание, умножение, деление, встроенный редактор формул;
    • автоустановка параметров развертки/ запуска;
    • встроенный частотомер: 7 разрядов;
    • встроенный цифровой вольтметр: 4 разряда
    • режим редактирования цифровых фильтров DIR;
    • функция анализа частотных характеристик построение диаграмм Боде;
    • встроенный генератор СПФ (АКИП-4161/1А, АКИП-4161/2А, АКИП-4161/3А): 2 канала, макс. частота до 50 МГц (синус), стандартные и произвольные формы сигналов, ЦАП 14 бит, дискретизация 160 МГц, память 16К;
    • программное обеспечение осциллографа на базе ОС Android;
    • выход для подключения внешнего монитора (HDMI), микрофона;
    • поддержка команд дистанционного управления по протоколу SCPI на базе USB-TMC, LAN, встроенный Web сервер;
    • интерфейс USB type-С – возможность питания от внешнего Power Bank 12В/4А (48 Вт), что позволяет трансформировать прибор в портативное средство измерения;
    • декодирование цифровых протоколов шин I2C, SPI, UART (RS232/ 422/ 485), CAN/ LIN* (опционально).

  • Технические характеристики:

    Характеристики
    Параметры АКИП-4161/1 АКИП-4161/2 АКИП-4161/3
    Полоса пропускания (-3 ДБ) 0...100 МГц 0...200 МГц 0...350 МГц
    Число каналов 2 + вход внешнего запуска
    Параметры АКИП-4161/2 АКИП-4161/2А АКИП-4161/3А
    Полоса пропускания (-3 ДБ) 0...100 МГц 0...200 МГц 0...350 МГц
    Число каналов 4 + вход внешнего запуска
    Канал вертикального отклонения
    Ограничение полосы 20 МГц
    Коэффициент отклонения (Коткл.) 500 мкВ/дел…10 В/дел (шаг 1-2-5)
    Погрешность измерения напряжения постоянного тока, мВ ±(0,04·8[дел]·Ко[мВ/дел]+1), при Ko ≤ 1 мВ
    ±(0,03·8[дел]·Ко[мВ/дел]+1), при Ko ≥ 2 мВ
    где Ko – значение коэффициента отклонения, мВ/дел
    Связь по входу Открытый, закрытый, земля
    Время нарастания  ≤ 3,5 нс ≤ 1,75 нс ≤ 1 нс
    Входной импеданс  50 Ом ≤ 2 % / 1 МОм ≤ 2 %/ 15 пФ±8 пФ
    Макс. входное напряжение 5 В скз при 50 Ом/ 300 В кат II (DC+AС пик, до 1 кГц) при 1 МОм
    Диапазон установки смещения  ±2В (500мкВ/дел 50 мВ/дел)
    ±20 В (100 мВ/дел – 500 мВ/дел)
    ± 200 В (1 В/дел -10 В/дел)
    Канал горизонтального отклонения
    Коэф. развертки (Кразв.) 500 пс/дел…1000 с/дел (шаг 1-2-5),
    Погрешность частоты внутреннего ОГ ±1*10-6
    Пределы допускаемой абсолютной погрешности измерения временных интервалов  ±(δF·Tизм+1/Fд),
    δF – относительная погрешность частоты внутреннего опорного генератора;
    Tизм – измеренный временной интервал, с;
    Fд – частота дискретизации, Гц.
    Режимы работы Основной, задержанный, ZOOM окна, самописец, X-Y
    Синхронизация
    Источники синхросигнала  Кан 1, Кан 2, Кан 3, Кан 4 ( в зависимости от модели),сеть, внешний (Ext)
    Режимы запуска развертки Автоколебательный, ждущий, однократный
    Тип запуска По фронту (нараст/ спад.), Видео (NTSC, PAL / SECAM 1-625 лин), По длительности импульса (30 нс..10с), По наклону фронта , По Ранту, По окну, По задержке, По количеству фронтов (1..128), Логический, По шине (I2C, UART, SPI, CAN, LIN)
    Связь входа синхронизации ФНЧ, ФВЧ, связь АС, связь DC
    Чувствительность синхронизации 0,3 дел…10 дел
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит
    Макс. частота дискретизации Двухканальные модели: 2,5 Гвыб/с (1 активный канал), 1,25 Гвыб/с (2 активных канала)
    Четырехканальные модели: 2,5 Гвыб/с (1 активный канал), 1,25 Гвыб/с (2 активных канала) [1] , 1,25 Гвыб/с (4 активных канала
    Длина записи 1к, 10к, 100к, 1М, 10М, 100М (на канал)
    Режимы сбора данных Выборка, Пиковый детектор , Высокое разрешение, Усреднение, Сегментация интерполяция (Auto , sinx)/x
    Курсорные измерения
    Функции △ V, △ T, △ T& △ V между курсорами, автоматический курсор, поддержка XY /FFT / окна ZOOM , в зависимости от процентов на дисплее
    Режим X-Y
    Назначения Х – кан 1 ; Y – кан 2
    Автоматические измерения
    Количество (43 автоматических измерений с одновременным отображением до 8 измерений)
    Функции по вертикали Vavg, Vpp, Vamp, StdDev, Vmax, Vtop, VRMS, Overshoot, Vmin, Vbase, CycRms , Preshoo
    Функции по горизонтали Period, + Width, Rise Time, +Duty, Frequency, - Width, Fall Time, -Duty and ScrDuty
    Смешанные функции +PulseCnt, -PulseCnt, RiseCnt, FallCnt, Area, CycArea
    Измерение задержки Delay(1  -2 ), Delay(1 -2 ), Delay(1 -2  ), Delay(1 -2  ), Phase(1 -2 ), Phase(1  -2  ), Phase(1  -2 ), Phase(1 -2 ), FRR(1  -2  ), FRF(1  -2 ), FFR(1 -2  ), FFF(1 -2 ), LRR(1  - 2  ), LRF(1  -2 ), LFR(1 -2  ) and LFF(1 -2 )
    Математические операции
    Функции +, -, * ,/ ,&& ,||, ^, ！, Интегр, Дифф, Корень, Операции (Lg/Ln/Exp/Abs/ Синус/Косинус/ Тан), Пользовательские,
    Цифровой фильтр (низкочастотный, высокочастотный, полосовой, отклонение полосы),
    БПФ (дБ , Вскз, радианы, градусы)
    Анализ формы сигнала
    Допусковый контрольPASS/FAIL Измеряемый сигнал сравнивается с заданным пользователем правилом (шаблоном), в котором указывается количество квалифицированных проходов, сбоев и общее количество тестов. События прохождения/сбоя могут вызвать немедленную остановку, звуковой сигнал и отображение экрана
    Цветовая гамма 3 вида интенсивности сигнала, уровень цветовой температуры >16, 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
    Генератор сигналов произвольной формы AFG (АКИП-4161/1А АКИП-4161/2А, АКИП-4161/3А)
    Число каналов 2
    Диапазон частот до 50 МГц
    Частота дискретизации  160 МГц
    Разрешение ЦАП 14 бит
    Длина памяти 2..16К точек
    Амплитуда  Для импеданса 1 МОм ( на HighZ): 2 мВ …10 В п-п (≤10 МГц );
    2 мВ … 5 В п-п (≤50 МГц)
    Для импеданса.50 Ом :1 мВ …5 В п-п (≤10 МГц );
    1 мВ …2,5 В п-п (≤50 МГц
    Макс. разрешение 1 мВ
    Погрешность установки уровня ± 1% Uуст +1 мВ п п
    Разрешение установки смещения 1 мВ ( на 50 Ом)
    Формы сигнала  Стандартные:
    Синусоидальная (1 мкГц..50 МГц) ,
    Прямоугольная (1 мкГц..20 МГц),
    Рампа (1мкГц…1 МГц) ,
    Импульсная (1 мкГц..10 МГц),
    Шум ( 20 МГц белый шум по Гауссу)
    Произвольная форма: Баттерворта , X ^ 2, EOG и т.д.
    28 встроенных произвольных форм сигналов (1 мкГц…10 МГц)
    Применяемые формы модуляции и развертки AM, FM, PM, FSK , Sweep, Burst
    Синхронизация запуска Внутренняя, Ручная
    Частомер
    Измеряемые параметры Частота, период
    Диапазон частот 0…100 МГц 0…200 МГц 0…350 МГц
    Разрешение 6 разрядов
    Статистика Тип, Макс, Мин, Усреднение
    Источник сигнала Каналы 1..4, Вход Синхронизации
    Цифровой вольтметр
    Измеряемые параметры AC RMS среднеквадратичное значение переменного тока,
    DC Постоянный ток,
    AC+DC RMS среднеквадратичное значение переменного + постоянного тока
    Разрешение 4 разряда
    Пределы Поддержка настройки верхнего и нижнего предела, превышение предельного значения, запрос о превышении лимита
    Источник сигнала Каналы 1..4
    Анализ цифровых протаколов UART, I2C, SPI, CAN, LIN (опционально)
    RS232/UART Параметры синхр: Tx стартовый бит, Rx старт.бит, Tx конец пакета End of Packet, Rx End of Packet, Tx Data, Rx Data, Tx Parity Error, and Rx Parity. Cкорость до 10 Мбит/с(5-8 бит)
    Источник Каналы 1~4
    I2C Параметры синхр.: старт/ перезапуск/ стоп/ пропадание ACK/ адрес (7 или 10 бит)/ данные или Адрес/ данные
    Источник Каналы 1~4
    SPI Синхр. и декодирование по шине (MOSI/ MISO) (от 4 до 32 бит). Режим поддерживает тайм-аут и выбор чипа(CS).
    Источник Каналы: 1~4
    CAN Декодирует удаленные кадры шины CAN со скоростью до 1 Мб/с (ID,количество байтов, CRC),а также перегружает кадры и фреймы данных (стандартный/расширенный ID, поле управления, поле данных, CRC,ACK).
    Тип сигнала: CAN_H, CAN_L, Tx, Rx,DIFF.
    Источник Каналы 1~4
    LIN Декодирует версии шины LIN 1.X или 2.X со скоростью до 10 КБ/с. Декодирование и отображение синхронизации, идентификатора, данных и контрольной суммы.
    Канал источника: CH1 ~ CH4
    Источник Каналы 1~4
    Дополнительные возможности
    Построение диаграммы Боде  Начальная/ конечная частоты :10 Гц..25 Мгц,
    Количество точек: 10…10
    Амплитуда: 2мВ…6В
    Автоустановка режимов В/дел, с/дел, параметры синхросигнала
    Встроенная память Оперативная системная память Android 2 МБ, внутренняя встроенная память 8 ГБ
    Микрофонный вход 3,5 мм (stereo jack) сигнальный аудиовход режима доп. контроля
    Установлены пакеты приложений Android (APP) Pass Fail (Годен/ Негоден), Counter (частотомер) , DVM( вольтметр ), DIR (цифровые фильтры), FRA (график Боде),Screen Sound Recorder (режим записи Аудио/Видео) , File Manager (управление файлами)
    Общие данные
    Интерфейс HDMI, USB-dev 1, USB-host 3, выход синхросигнала (P/F), интерфейс питания Type-C, LAN
    ЖК-дисплей Емкостной сенсорный цветной, (LCD), диагональ 26см, (разрешение 1024 х 600)
    Представление данных Точки, вектор
    Напряжение питания 100…240 В, 50/60 Гц (автовыбор
    Потребляемая мощность  35 Вт
    Габаритные размеры 325 мм x 111.5 мм x 209 мм (Д *Ш* В)
    Масса 3,2 кг
