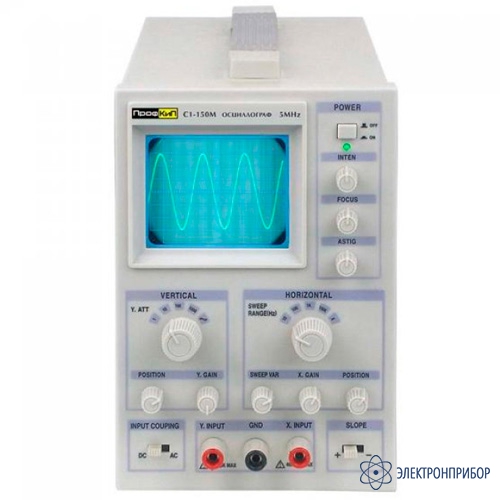

ПрофКиП С1-150М — осциллограф универсальный

Код товара: 62844
  • Назначение осциллографа универсального ПрофКиП С1-150М:

    Осциллограф универсальный ПрофКиП С1-150М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 5 МГц. Рекомендован для использования в образовательных учреждениях.

    Особенности осциллографа универсального ПрофКиП С1-150М:

    • Количество каналов: 1;
    • Полоса пропускания: 0 МГц … 5 МГц;
    • Чувствительность: 50 мВ;
    • ЭЛТ: круглая, 3 дюйма (8 х 10 дел);
    • Максимальное входное напряжение: 400 В;
    • Вход усилителя: открытый, закрытый, заземленный;
    • Аттенюатор: 1 /1, 1 /10, 1 /100, 1/1000.
  • Технические характеристики осциллографа универсального ПрофКиП С1-150М:

    Параметр Значение
    Электронно-лучевая трубка (ЭЛТ)
    Тип Прямоугольный, 6 дюймов
    Экспозиционная площадь 8 х 10 дел (1 дел = 1 см)
    Ускоряющее напряжение 1.3 кВ
    Канал вертикального отклонения
    Чувствительность 50 мВ /дел ±10%
    Полоса пропускания 0 МГц … 5 МГц (открытый вход);
    10 Гц … 5 МГц (закрытый вход)
    Максимальное входное напряжение 400 В
    Вход усилителя Открытый, закрытый, заземленный
    Входной импеданс 1 МОм ±3% /40 пФ ±5пФ
    Аттенюатор 1 /1, 1 /10, 1 /100, 1/1000
    Канал горизонтального отклонения
    Коэффициент развертки 10 Гц … 10 кГц, 4 шага точной настройки
    Регулировка коэффициента развертки 2.5 : 1
    Режим X-Y
    Чувствительность 100 мВ /дел ±10%
    Полоса пропускания (-3 дБ) 10 Гц … 500 кГц
    Входной импеданс 1 МОм ±3% /60 пФ ±5 пФ
    Общие характеристики
    Питание 110 В … 127 В ±10% /60 Гц ±2 Гц, 220 В … 240 В ±10% /50 Гц ±2 Гц
    Габаритные размеры 220 х 90 х 270 мм
    Вес 3 кг
  • Комплект поставки ПрофКиП С1-150М

    Наименование Количество
    1 Осциллограф универсальный ПрофКиП С1-150М 1
    2 Делитель 2
    3 Кабель питания 1
    4 Руководство по эксплуатации 1
