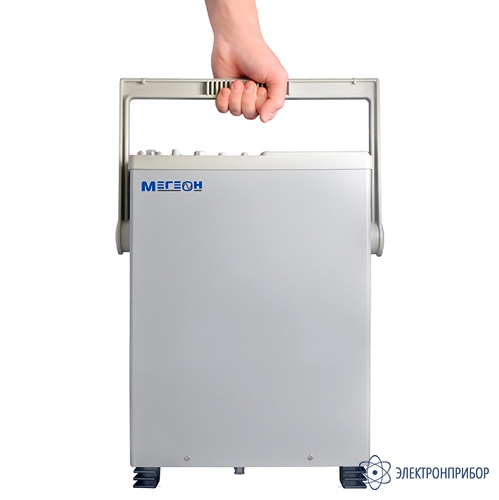

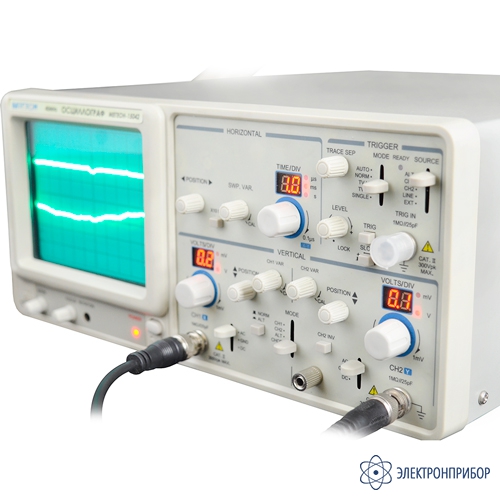

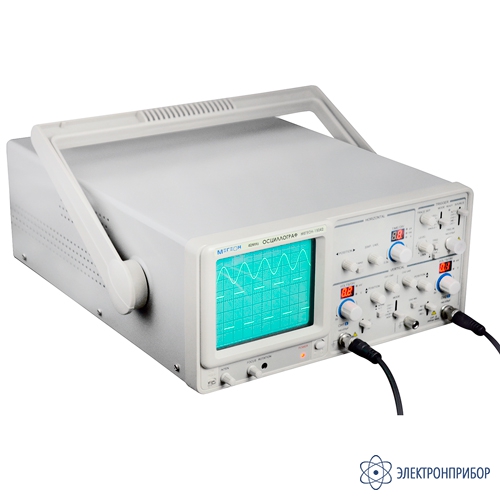

МЕГЕОН 15042 — осциллограф аналоговый двухканальный

Код товара: 54730
  • 4-6 дней
    Осциллограф аналоговый двухканальный МЕГЕОН 15042 Осциллограф аналоговый двухканальный МЕГЕОН 15042 Осциллограф аналоговый двухканальный МЕГЕОН 15042

    • Гарантия

      12 месяцев

    • Производитель

      МЕГЕОН

    • Артикул

      к0000018420

    Описание осциллографа аналогового двухканального МЕГЕОН 15042:

    МЕГЕОН 15042 - это универсальный двухканальный аналоговый осциллограф с полосой пропускания до 40 МГц. Прибор имеет множество видов синхронизации, включая синхронизацию по ТВ-сигналу. Для исследования быстропеременных сигналов имеется функция растяжки развертки. Прибор прост в управлении, имеет высокую эксплуатационную надежность и рекомендуется для применения в ремонтных мастерских, при разработке и наладке радиоэлектронной аппаратуры.

    Особенности осциллографа аналогового двухканального МЕГЕОН 15042:

    • Современная электронно-лучевая трубка (ЭЛТ) с высоким ресурсом работы;
    • Широкая полоса пропускания и высокая чувствительность;
    • Множество видов синхронизации;
    • Выход сигнала «CH1» для дополнительного исследования;
    • Вход Z для управления лучом (TTL);
    • Режим X-Y;
    • Встроенный калибратор.

  • Технические характеристики осциллографа аналогового двухканального МЕГЕОН 15042:

    Параметр Значение
    Тракт вертикального отклонения
    Тип Аналоговый
    Чувствительность 1 мВ/дел ... 5 В/дел, 10 ступеней с рядом 1-2-5
    Погрешность ±3 %
    Плавная регулировка Перекрытие по диапазону не менее 2,5 раза
    Полоса пропускания 0...40 МГц
    Время нарастания не более 8,8 нс
    Входное сопротивление и емкость 1 МОм С= 25пФ
    Режимы работы СН1: только канал 1,
    СН2: только канал 2,
    ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно,
    ADD: алгебраическое сложение каналов 1 и 2
    Частота коммутации каналов в режиме «CHOP» ~ 250 кГц
    Режимы работы входов АС: закрытый вход,
    DC: открытый вход,
    GND: Вход усилителя отключается от источника сигнала и соединяется с корпусом
    Максимальное входное напряжение 30 В (DC + АС пик: частота не более 1 кГц);
    При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В
    Коэффициент ослабления сигнала между каналами CH1 и CH2 (диапазон 5 мВ/дел) не менее 50
    Параметры сигнала на выходе «SIGNAL OUTPUT» 20 мВ/дел (нагрузка 50 Ом, полоса 50 Гц ~ 5 МГц)
    Смещение положения луча канала CH2 при включении инверсии Изменение соотношения реальных точек меньше 1 дел.
    Тракт синхронизации
    Источники сигналов синхронизации VERT — синхронизация по сигналам каналов CH1 и CH2,
    CH1 — синхронизация от Канала 1,
    CH2 — синхронизация от канала 2,
    LINE — синхронизация от сети питания,
    EXT — синхронизация от внешнего источника, подключенного к разъему «TRIG IN»
    Полярность сигнала для синхронизации + /-
    Чувствительность 10 Гц ~ 2 МГц:0.5 дел; TRIG. ALT: 2 дел; ЕХТ:0.2 В
    2 МГц ~ 20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В
    20 МГц ~ 40 МГц: 2 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В
    TV: импульсом синхронизации более чем 1,5 дел (на входе TRIG IN 1В)
    Режимы работы синхронизации Ждущая,
    Автоматическая,
    TV-V,
    TV-H,
    Одиночная
    Вход «TRIG IN» 1 МОм, 25 пФ,
    30 В (DC + АС пик), АС: Частота не выше 1 кГц
    Тракт горизонтального отклонения
    Коэффициенты развертки 100 нс ~ 0,5 сек/дел, разделена на 21 поддиапазон, ряд 1-2-5
    Погрешность ±3 %
    Плавная регулировка Обеспечивает перекрытие не менее чем в 2,5 раза
    Множитель развертки 10 раз
    Изменение положения при включении Х10 ±10 %
    Линейность ±5 %, х10 ±10%
    Режим Х-Y
    Полоса пропускания DС ~ 500 кГц
    Ошибка разности фаз X-Y в полосе частот 0 ... 50 кГц, не более 3°
    Z -вход
    Чувствительность 5 В TTL
    Ширина полосы DC - 1 МГц
    Входное сопротивление 10 кОм
    Максимальное входное напряжение 50 В (DC + АС пик), АС частота, не более 1 кГц
    Параметры калибратора
    Форма сигнала Меандр положительной полярности
    Частота 1 кГц ±2%
    Амплитуда 2 В ±2%
    Выходное сопротивление 1 кОм
    Электронно-лучевая трубка (ЭЛТ)
    Цвет и длительность свечения Зеленый, среднее послесвечение
    Рабочая часть экрана 8x10 дел (1 дел = 10 мм)
    Поворот луча Электронная регулировка с передней панели
    Общие характеристики
    Параметры питающей сети Напряжение 230 В ±15%
    Номинальная мощность потребления 35 Вт (40 ВА)
    Условия хранения от -20 до + 60 °С, при максимальной влажности не более 80 %
    Условия эксплуатации Температура: от 5 до 40° С
    Относительная влажность: от 20 до 60%
    Габаритные размеры (ВхШхГ) 150мм х 310мм х 455 мм
    Вес изделия без соединительных кабелей, не более, кг 8
    Вес изделия в заводской упаковке, не более, кг 9,2

  • Комплект поставки МЕГЕОН 15042

    № Наименование Количество
    1 Осциллограф аналоговый двухканальный МЕГЕОН 15042 1
    2 Шнур сетевой 1
    3 Пробник-делитель (1:1 / 1:10) 2
    4 Руководство по эксплуатации 1
    5 Упаковка 1
