GDS-73652A — осциллограф цифровой

Код товара: 71621
  • 2-3 дня
    Акция

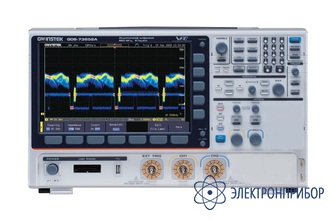

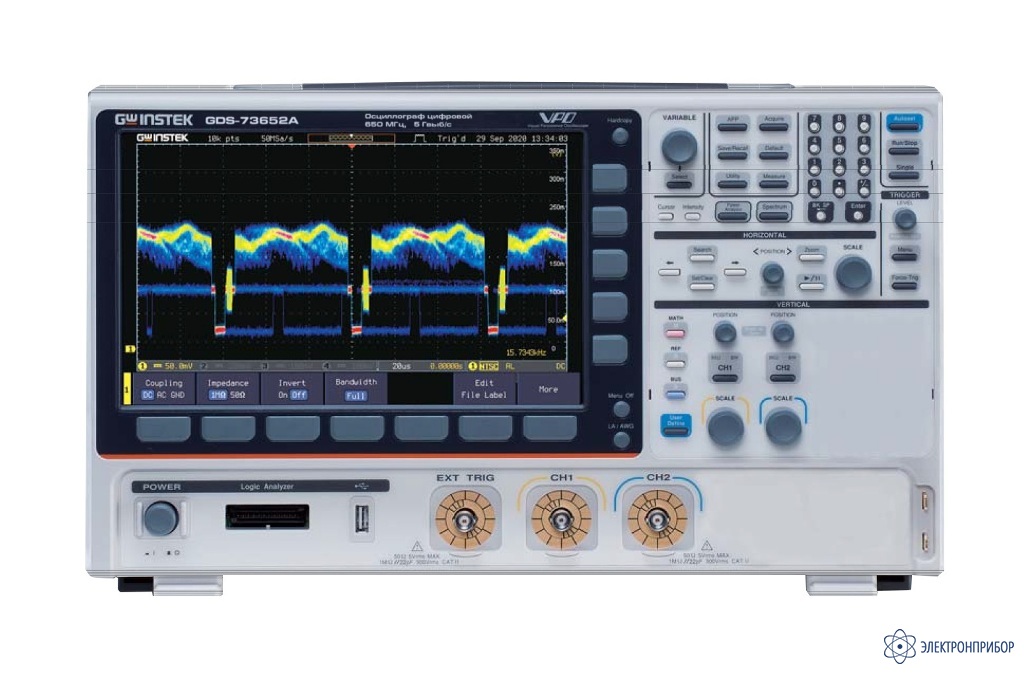

    Осциллограф цифровой GDS-73652A Осциллограф цифровой GDS-73652A Осциллограф цифровой GDS-73652A

    Описание осциллографа цифрового GDS-73652A:

    Новая модификация GDS-73652А комбинированный цифровой осциллограф со встроенным анализатором спектра и 2-х канальным генератором СПФ имеют максимальную функциональность «3 прибора в 1». Осциллограф обеспечивает регистрацию аналоговых, цифровых и радиочастотных сигналов с их корреляцией по времени.

    Специально разработан и предназначен для тестирования электронных схем и отладки РЭА, модель позволяет исследовать сигнал и выполнять измерения одновременно во временной и в частотной областях (Time/ Frequency), используя также возможности встроенного генератора произвольной формы (AWG).

    Особенности осциллографа цифрового GDS-73652A:

    • Функциональность «3 в 1»: комбинация ресурсов для измерений в 2-х доменах (во временной и частотой области –Time/ «Осциллограф» и Frequency/ «Анализатор спектра») и встроенный генератор сигналов произвольной формы (AWG);
    • Осциллограф: полосы пропускания 650 МГц;
    • Количество каналов: 2 (+ вход внешней синхронизации/ EXT);
    • Максимальная частота дискретизации: 5 ГГц (при объединении), 2,5 ГГц/ канал;
    • Объем памяти: 200 М (на канал);
    • Переключаемый входной импеданс: 50 Ом/ 1 МОм;
    • Технология VPO: визуализация аналогового осциллографа (200.000 осц./с);
    • Сбор данных: выборка, пик. детектор, усреднение, интерполяция Sin X/x;
    • Режимы «Поисковая машина» (Search) для поиска событий по заданным условиям, растяжки окна, самописец и X-Y;
    • Сегментированная память (490.000 сегментов);
    • Автоизмерения (38 параметров), курсорные измерения (ΔU; ΔT; 1/ΔT); математика: сложение, вычитание, умножение, деление, встроенный редактор формул;
    • Функция автоизмерения временных задержек (8 параметров) + Автоустановка параметров развертки/ запуска;
    • Синхронизация по длительности импульса и ТВ (видео);
    • Сбор данных: выборка, пиковый детектор (>400 пс), усреднение (2 … 256), высокое разрешение (Hi Res);
    • Анализатор спектра: 1кГц ~ 2,5 ГГц (изм. в дБм, дБВ с.к.з., лин.с.к.з.), перестройка фильтров полосы пропуск. ПЧ 1Гц ~ 2,5МГц, уровень собственных шумов (тип.): -80 дБм;
    • Встроенный генератор СПФ: 2 канала, максимальная частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, память 16К;
    • Функция анализа частотных характеристик (FRA): построение диаграмм Боде (ЛАФЧХ);
    • Цифровые фильтры (ВЧ/ НЧ) с ручной регулировкой;
    • Внутренняя память: 20 осциллограмм, 20 профилей настроек;
    • Регистратор данных (CSV): от 5 мин до 1000 ч (32 МБ, минимальный интервал 2 с);
    • Интерфейсы: USB 2.0 (2шт), RS-232, LAN, (GPIB для моделей GDS-73352A (GPIB), GDS-73652A (GPIB));
    • Цветной WVGA TFT-дисплей (26 см), технология разделения экрана на 2 независимых окна (Split Window) для наблюдения осциллограмм и при анализе сигналов спектра;
    • Выход для подключения внешнего монитора (SVGA);
    • Логический анализатор (MSO-опция): синхронизация и декодирование шин I2C, SPI, UART(RS232/ 422/ 485), CAN/ LIN*;
    • Русифицированное меню;
    • Дополнительные аксессуары (Опции): высоковольтные (3 модели) и токовые пробники (5 моделей), 16 каналов логический пробник (DS3A-16LA).

  • Технические характеристики осциллографа цифрового GDS-73652A:

    Параметр GDS-73352A, GDS-73352A (GPIB) GDS-73652A, GDS-73652A (GPIB)
    Канал вертикального отклонения
    Число каналов 2 + вход EXT 2 + вход EXT
    Полоса пропускания 50 Ом 0…350 МГц 0…650 МГц
    (-3 дБ) 1 МОм 0…500 МГц
    Ограничение полосы 20 МГц/100 МГц/ 200 МГц 20 МГц/100 МГц/ 200 МГц/ 300 МГц
    Коэффициент отклонения (Коткл.) 1 мВ/дел…1 В/дел (шаг 1-2-5) при 50 Ом 1 мВ/дел…10 В/дел (шаг 1-2-5) при 1 МОм
    Погрешность установки Коткл ± 3 % (Коткл. > 2 мВ/дел)
    Связь по входу Открытый, закрытый, земля
    Время нарастания (Расчет) £ 1 нс £ 535 пс
    Входной импеданс 50 Ом/ 1 МОм (± 2 %)/ 22 пФ
    Максимальное входное напряжение 5 В скз при 50 Ом/ 300 В кат II (DC+AС пик, до 1 кГц) при 1 МОм
    Математика +, -, х, дел.; БПФ/дБ и БПФ с.к.з./мВ на участке 1М
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 1 нс/дел…1000 с/дел (шаг 1-2-5), самописец 100 мс/дел – 1000 с/дел
    Погрешность установки Кразв ± 0,02 % (±5 ppm; доп. 2 ppm за 1 год)
    Режимы работы Основной, ZOOM окна, самописец, X-Y
    Синхронизация
    Источники синхросигнала Кан 1, кан 2, сеть, внешний (Ext)
    Режимы запуска развертки Автоколебательный (в т.ч. Roll - от 100 мс/дел), ждущий, однократный, ТВ/ Video, пред- (10 дел.) и послезапуск (10M дел), по фронту, рант, по длит. импульса (4 нс…10 с), задержанный (4 нс…10 с), по событию (1…65.535), попеременно (ALT), по шине (I2C, UART, CAN, LIN)
    Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
    Чувствительность синхронизации 0…100 МГц ~100 мВ; 100 МГц…350 МГц ~150 мВ
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит (до 12 в реж. Hi RES)
    Максимальная частота дискретизации 5 ГГц (при объединении); 2, 5 ГГц (на канал)
    Длина записи 200 М (на канал)
    Пиковый детектор > 400 пс
    Режимы сбора данных Выборка, пик. детектор; усреднение (2…256), HI Res, накопление
    Курсорные измерения
    Функции U, T, DU; DT; 1/DT
    Параметры (единица измерения) Сек (s), Гц (Hz=1/s), фаза (°/ geg), отношение (%/ ratio)
    Автоматические измерения (38 параметров)
    Функции по вертикали Uпик-пик; Uампл; Uсред; Uср.кв.; -U; +U; Uмакс.; Uмин., площадь (Area); выбросы на вершине и в паузе (4 параметра)
    Функции по горизонтали f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фликер (%), фликер (Idx), фаза
    Измерение t задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Встроенный частотомер ≥ 2 Гц (6 разрядов)
    Измерение мощности (13 параметров) ОПЦИЯ DS3A-PWR
    Измерение ПКЭ (Power Quality), пуск. ток (Inrush), Uскз, U пик факт (Vcf), частота, Iскз, I пик факт (Icf), мощность (активная, реактивная, полная), коэф. мощности (PF), угол сдвига фаз (U/I)
    Гармоники Частота, Амплитуда, Ампл. скз, фаза, КГ (THD-F), КНИ (THD-R), скз/RMS
    Пульсации Ток, напряжение (U/ I)
    Пусковой ток (Inrush) Первый пик, второй пик.
    Генератор сигналов произвольной формы (AWG)
    Число каналов 2
    Диапазон частот 0,1Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила)
    Частота дискретизации 200 МГц
    Разрешение ЦАП 14 бит
    Длина памяти 16К точек
    Амплитуда 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.Ω нарг./ HighZ)
    Максималь ное разрешение 1 мВ
    Погрешность установки уровня ± 2% (на частоте f=1 кГц)
    Диапазон U смещения ±2,5 В (на HighZ) ; ±1,25 В (на 50 Ом)
    Формы сигнала (13 типов) синус, прямоуг., импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, эксп. нарастание/спад, полусинус/ Haversine, кардио ритм/ Cardiac
    Анализатор спектра (Аdvanced FFT)
    Диапазон частот 0 (DC)…2,5 ГГц 1
    Полоса обзора 1 кГц ~ 2,5 ГГц (макс.)
    Диапазон фильтров полосы пропуск. ПЧ по уровню -3 дБ 1Гц ~ 2,5 МГц (макс.)
    Диапазон установки опорного уровня -80 дБм … +40 дБм (с шагом 5 дБм)
    Единицы измерения уровня дБм, дБВскз, линейное СКЗ
    Положение по горизонтали -12 дел. … +12 дел. шкалы
    Вертикальная шкала 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5)
    Средний уровень собственных шумов (отн.1 мВт, усред.=16) <-40 дБм (при 1 В/дел.), <-60 дБм (при 100 мВ/дел.),  < -80 дБм (при 10 мВ/дел.)
    Гармонические искажения < 35 дБн (2-го порядка); < 40 дБн (3-го порядка)
    Представление на экране нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256)
    Тип детектора (график) Мгнов. значения (Sample); полож. пик (+Peak); отриц. пик (-Peak), усреднение (Average)
    Типы окон (БПФ фактор) Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68).
    Логический анализатор (Опция)*
    Максимальная входная частота 200 МГц
    Частота дискредитации 1 ГГц/ на канал
    Число каналов 16 (D0-D15)
    Длина памяти (максимальная) 10 МБ/ на канал
    Общий объем анализа 2 ГБ
    Синхронизация по фронту, по последовательности (Pattern), по длит. импульса, последов. шины (I2C, SPI, UART(RS232/ 422/ 485), паралл. шины CAN/ LIN
    Комбинирование порогов по выбору: D0- D3, D4- D7, D8- D11, D12- D15
    Порог срабатывания TTL, CMOS (5В, 3.3В, 2.5В), ECL, PECL, 0V + пользов. настройка (±5В)
    Максимальное входящее напряжение ± 40В
    Функция анализа частотного отклика (FRA)
    Диапазон частот 20Гц…25 МГц
    Источник сигнала Канал 1 или Канал 2
    Число точек 10, 15, 30, 45, 90 точек на декаду (по выбору)
    Динамический диапазон 80 дБ (тип.)
    Амплитуда 10 мВ …2,5 В на 50 Ом, 20 мВ … 5В на ХХ (High-Z)
    Измерения амплитуда и фаза (курсоры и маркеры - вручную)
    Масштабирование Автомасштабирование в ходе теста (Auto-scaled Plot)
    Анализ сигналов последовательных шин * I2C, SPI, UART, CAN/ LIN
    SPI Синхронизация и декодирование по шине (SS/ MOSI/ MISO или MOSI/ MISO)
    I²C Параметры синхр.: старт/ перезапуск/ стоп/ пропадание ACK/ адрес (7 или 10 бит)/ данные или Адрес/ данные
    UART Параметры синхр: Tx стартовый бит, Rx старт.бит, Tx конец пакета End of Packet, Rx End of Packet, Tx Data, Rx Data, Tx Parity Error, and Rx Parity.
    CAN Вход: CH1~CH4/ D0~D15. Тип сигнала: CAN_H, CAN_L, Tx, Rx. Скорость: 10, 20, 50, 125, 250, 500, 800 кб/с, 1Мб/с
    LIN Вход: CH1~CH4/ D0~D15. Полярность – Norm. (High =1), Inverted (High =0). Скорость:1.2, 2.4, 4.8, 9.6, 10.417, 19.2 кб/с. Стандарт: V1.x, V2.x, оба. Четность бит (with Id) - On, Off
    Дополнительные возможности
    Интерфейс USB, RS-232, LAN, SVGA out, (GPIB для моделей GDS-73352A (GPIB), GDS-73652A (GPIB))
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Технология VPO Скорость обновления экрана до 200К /сек. Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением)
    Разделение экрана Наблюдение сигналов в 2-х отдельных окнах с возможностью независимых регулировок параметров в каждом из каналов
    Режим X-Y Х – кан 1 ; Y – кан 2; разность фаз < 3° до 100 кГц
    Внутренняя память 20 осциллограмм, 20 настроек, 4 опорных осц. (запись/ считывание)
    Встроенный flash диск 800 мБ (1 уровень памяти, на внутренней палате)
    Линейный выход 3,5 мм (stereo jack) сигнальный аудиовыход режима доп. контроля
    Установлены пакеты (APP) Go-NoGo (Годен/ Негоден), вольтметра (DVM), цифровой регистратор (Data Log), цифровые фильтры (Dig Filter), FRA (график Боде), тест по маске (Mask), поддержка внешнего накопителя (remote disk), режим Демо
    Общие данные
    ЖК-дисплей (WVGA) Цветной (TFT), диагональ 26см, 8 ´ 10 дел (разрешение 800 х 480)
    Представление данных Точки, вектор, накопление (4 мс -4с, беск.), в градациях серого, разноцвет
    Напряжение питания 100…240 В, 47…63 Гц (автовыбор)
    Потребляемая мощность 100 Вт
    Габаритные размеры 420 х 253 х 113 мм
    Масса 4,6 кг

    * Примечание: для работы на цифровых шинах требуется опция 16 каналоа логического пробника (DS3A-16LA). На аналоговых каналах осциллографа протокол SPI – не поддерживается (т.к. необходимо 3 входа).
    1 - Погрешность измерения уровня не нормирована.
    2 - Результат отображается на экране в виде логарифмической амплитудно-фазовой частотной характеристики (ЛАФЧХ), которая в англоязычной тех. литературе именуется диаграммой Боде.
