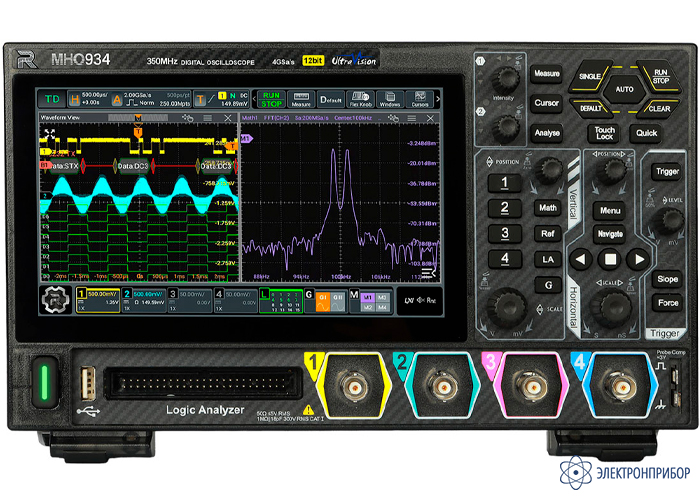

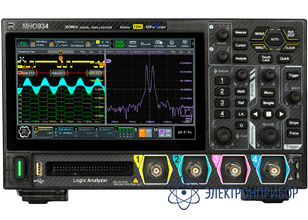

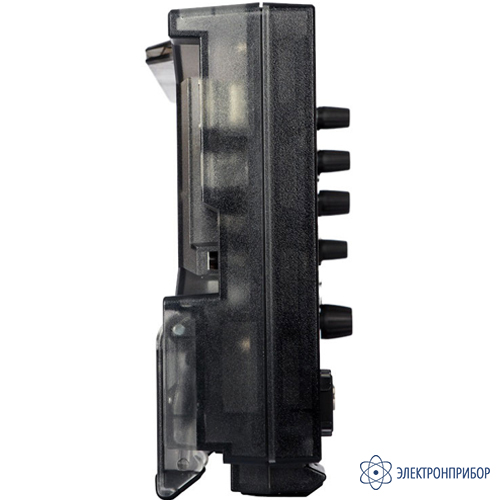

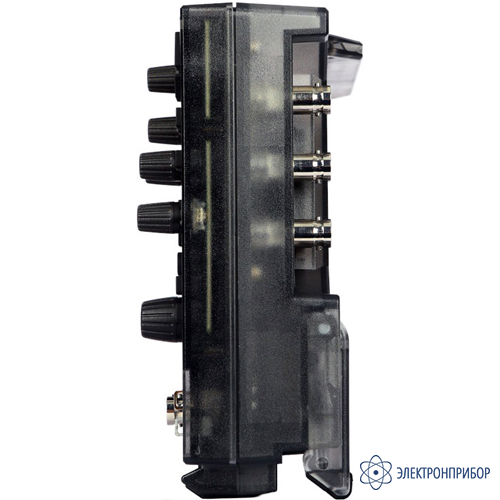

MHO934 — многофункциональный осциллограф с полосой 350 МГц

Код товара: 85350
  • Многофункциональный осциллограф с полосой 350 мгц MHO934 Многофункциональный осциллограф с полосой 350 мгц MHO934 Многофункциональный осциллограф с полосой 350 мгц MHO934 Многофункциональный осциллограф с полосой 350 мгц MHO934

    Назначение многофункционального осциллографа с полосой 350 МГц MHO934:

    RIGOL MHO934 бюджетный цифровой (4-х канальный +16 цифровых), малошумящий, многофункциональный осциллограф смешанных сигналов реального времени с АЦП-12 бит.

    RIGOL MHO934 младшая модель цифрового ультрапортативного прибора из состава серии аналогичных устройств MHO900 с аналоговой полосой пропускания до 350 МГц, с максимальной частотой дискретизации в реальном времени до 4 Гвыб/с и глубиной памяти 500М точек (опция).

    Осциллограф смешанных сигналов RIGOL MHO934 предлагает пользователям множество измерительных и вычислительных функций в компактном портативном (переносном) корпусе, предоставляя инженерам исключительные возможности для тестирования самого современного электронного оборудования.

    Особенности многофункционального осциллографа с полосой 350 МГц MHO934:

    • аналоговые каналы: 4;
    • АЦП: 12 бит;
    • аналоговая полоса пропускания: до 350 МГц (при любом варианте внутреннего сопротивления в 50 Ом или 1 МОм, при любом числе каналов), опционально — до 500 или 800 МГц;
    • время нарастания: ≤ 1000 пс;
    • максимальная частота дискретизации в реальном времени: 4 Гвыб/с (1 канал) / 2 Гвыб/с (2 канала) / 1 Гвыб/с (3-4 канала);
    • максимальная глубина памяти:
      - стандартно: 100 Мточек/канал (1 канал) / 50 Мточек (2 канала) / 25 Мточек (> 2 каналов);
      - максимально: 500 Мточек/канал (1 канал) / 250 Мточек (2 канала) / 125 Мточек (> 2 каналов);
    • цифровые каналы 16 (пробник PLA2216 - опционально);
    • вертикальная чувствительность: от 200 мкВ/дел до 10 В/дел (при внутреннем сопротивлении 50 Ом);
    • максимальная скорость захвата осциллограмм: 30 000 осц/с - стандартно, 1 000 000 осц/с в режиме быстрой записи;
    • цифровой люминофорный сенсорный HD-дисплей, диагональ  7-дм (17,8 см), с 256-уровневой градацией интенсивности в реальном времени;
    • встроенный 2-канальный генератор функций/произвольных сигналов с частотой 50 МГц или 100 МГц (опция, поддерживается построение диаграммы Боде);
    • поддерживается режим гистограммы, цифровой анализ спектра сигналов (функция преобразования Фурье) и так далее;
    • поддерживает функцию поиска и навигации по осциллограммам, что позволяет быстрее выявлять и устранять аномалии в проверяемом сигнале;
    • встроенные вольтметр и частотомер;

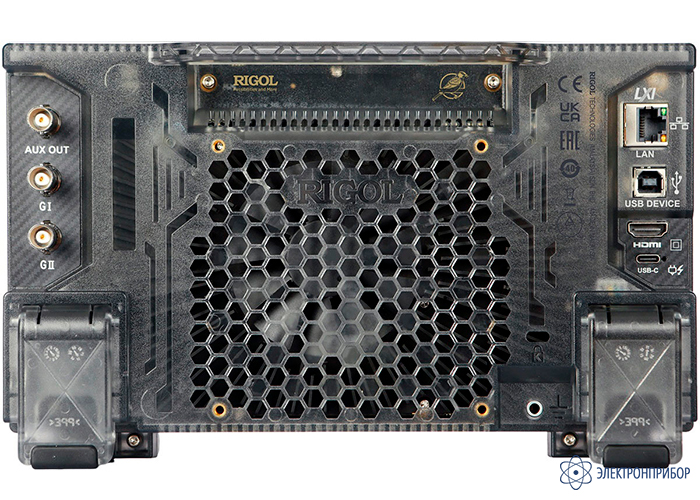

    • интерфейсы: HDMI, USB-host для устройств, USB 2.0, LAN/Ethernet;
    • габариты (Ш х В х Г), мм: 266 х 162 х 78;
    • вес, нетто, кг: 2,6.

  • Технические характеристики многофункционального осциллографа с полосой 350 МГц MHO934:

    Параметр Значение
    Полоса пропускания аналогового канала (50 Ом, -3 дБ) 350 МГц (при любой комбинации активных каналов)
    Полоса пропускания аналогового канала (1 МОм, -3 дБ) 350 МГц (при любой комбинации активных каналов)
    Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом 1 нс
    Количество входных каналов 4 аналоговых входа + 16 логических каналов
    Количество выходных каналов (опции MHO900-AFG50, MHO900-AFG100) 2-х канальный генератор сигналов произвольной формы
    Максимальная глубина памяти (опция MHO900-RLU-05) 500 млн точек (1 канал)
    250 млн точек (2 канала)
    125 млн точек (4 канала)
    Стандартная глубина памяти (опция MHO900-RLU-05) 100 млн точек (1 канал)
    50 млн точек (2 канала)
    25 млн точек (4 канала)
    Режим выборки выборка в реальном времени
    Максимальная частота дискретизации 4 Гвыб/с (1 канал)
    2 Гвыб/с (2 канала)
    1 Гвыб/с (4 канала)
    Вертикальное разрешение (АЦП) 12 бит
    Режим высокого разрешения 16 бит
    Максимальная скорость захвата 30 000 кадров/с (векторный режим)
    1 000 000 кадров/с (режим быстрой записи)
    Аппаратная запись и воспроизведение сигналов в реальном времени максимум 500 000 кадров
    Минимальная длительность захватываемых глитчей 500 пс
    Тип и размер встроенного дисплея 7 дюймовый ёмкостный дисплей с функцией мультитач
    Разрешение дисплея 1024 х 600 пикселей (16:9)
    Система вертикального отклонения аналоговых каналов
    Входная связь по постоянному току, переменному току, земля
    Входной импеданс 1 МОм ± 1%, 50 Ом ± 1%
    Входная емкость 18 пФ ± 3 пФ
    Коэффициенты затухания пробника 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 15X, 20Х, 50X, 100X, 150X, 200Х, 500X, 1000X, 1500X, 2000Х, 5000X, 10000X, 15000X, 20000Х, 50000X, определяемая пользователем
    Максимальное входное напряжение, с пробником:
    - 1 МОм
    - 50 Ом
    CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ)
    5 В СКЗ
    Стандартное разрешение 12 бит
    Режим высокого разрешения 16 бит
    Количество эффективных бит (ENOB), тип 8
    Чувствительность по вертикали:
    - 1 МОм
    - 50 Ом
    от 1 мВ/дел до 10 В/дел
    от 200 мкВ/дел до 1 В/дел
    Диапазон смещения по постоянному току:
    - 1 МОм




    - 50 Ом

    ± 1 В (≥ 1 мВ/дел, ≤ 65 мВ/дел)
    ± 10 В (> 65 мВ/дел, ≤ 274 мВ/дел)
    ± 20 В (> 274 мВ/дел, ≤ 2,79 В/дел)
    ± 100 В (> 2,79 В/дел, ≤ 10 В/дел)

    ±1 В (≥ 1 мВ/дел, ≤ 136 мВ/дел)
    ±4 В (> 136 мВ/дел)
    Динамический диапазон ±4 делений (12 бит)
    Ограничение полосы пропускания, тип 20 МГц, 250 МГц, полная полоса
    Точность усиления постоянного тока ±1% (≥ 5 мВ)
    ±2% (< 5 мВ)
    Точность смещения постоянного тока ≤ 200 мВ/дел (±0,1 дел., ±2 мВ, ±1,5% от смещения)
    > 200 мВ/дел (±0,1 дел., ±2 мВ, ±1,0% смещение)
    Изоляция между каналами ≥ 100 : 1 (от постоянного тока до 800 МГц)
    Максимальное статическое напряжение на входном разъёме BNC ±8 кВ
    Система вертикального отклонения цифровых каналов
    Количество входных каналов 16 (DO-D15), D0~D7, D8~D15
    Диапазон пороговых уровней ±15,0 В с шагом 10 мВ
    Точность установки пороговых уровней ± (100 мВ + 3% от порогового значения)
    Пороговые уровни определяемая пользователем (для 8 каналов в группе)
    Максимальное входное напряжение ±40 В пиковое CAT I,
    мгновенное перенапряжение 800 Впик
    Максимальный входной динамический диапазон ±10 В + порог
    Минимальный размах напряжения 500 мВ пик-пик
    Входное сопротивление ~ 101 кОм ± 1%
    Нагрузка пробника ~ 8 пФ
    Вертикальное разрешение 1 бит
    Уровень шума (50 Ом, 800 МГц):
    - 200 мкВ/дел (ограничение 20 МГц)
    - 500 мкВ/дел (ограничение 250 МГц)
    - 1 В/дел
    66 мкВ СКЗ
    74,4 мкВ СКЗ
    11,52 мВ СКЗ
    Уровень шума (1 МОм, 500 МГц):
    - 1 мВ/дел
    - 10 В/дел
    130,8 мкВ СКЗ
    156,36 мВ СКЗ
    Горизонтальная развертка аналоговых каналов
    Диапазон временной развертки от 500 пс/дел до 500 с/дел, точная настройка
    Разрешение по времени 100 пс
    Точность временной развёртки ±1,5 ppm ±1 ppm/год
    Диапазон задержки временной развертки:
    - перед запуском
    - после запуска
    -5 дел.
    максимум 1 с или 100 дел.
    Точность измерения приращения временной развертки ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс
    Коррекция межканального смещения ±100 нс, точность ±1 пс
    Задержка между каналами ≤ 200 пс
    Горизонтальная развёртка YT – по умолчанию
    XY – 1/2/3/4 каналы
    SCAN - временная развертка ≥ 200 мс/дел
    ROLL - временная развертка ≥ 50 мс/дел путем регулировки горизонтальной развертки
    Горизонтальная развертка цифровых каналов
    Минимальная длительность детектируемого импульса 5 нс
    Максимальная входная частота 200 МГц
    Расхождение каналов ± 5 нс
    Система сбора данных
    Максимальная частота дискретизации в аналоговом канале 4 Гвыб/с (1 канал)
    Обнаружение гличтей, пиковых выбросов до 500 пс
    Максимальная глубина памяти аналогового канала 500 Мточек (1 канал), 250 Мточек (2 канала), 125 Мточек (4 канала)
    Режим среднего значения, опционально 2, 4, 8, 16…65536
    Режим высокого разрешения 14 бит, 16 бит
    Система запуска
    Источник сигнала запуска аналоговые каналы (1 – 4), цифровые каналы (D0-D15)
    Режим запуска автоматический, нормальный, одиночный
    Тип связи AC,
    DC,
    подавление высоких частот 200 кГц ±20% частота среза (для внутреннего триггера),
    подавление низких частот 180 кГц ±20% частота среза (для внутреннего триггера)
    Шумоподавление увеличивает задержку в цепи триггера (только внутренний триггер), вкл/выкл
    Диапазон удержания от 8 нс до 10 с
    Полоса пропускания системы запуска 800 МГц (только внутренний триггер)
    Чувствительность системы запуска:
    - внутренний источник запуска    		 0,5 деления; ≥ 50 мВ/дел
    0,7 деления, при включённом шумоподавлении
    Диапазон установки порога срабатывания запуска ± 4 делений от центра экрана (внутренний источник запуска)
    Типы запуска запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, LIN, опционально по: FlexRay, I2S, MIL-STD-1553
    Поиск и навигация
    Тип фронт, ширина импульса
    Источник аналоговый канал
    Отображение результатов событие просматривается или экспортируется во внешнюю/внутреннюю память
    Навигация по времени: просмотр полученных сигналов в хронологическом порядке;
    по событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска
    Измерение формы сигнала
    Курсор
    Количество курсоров 2 пары курсоров по осям X и Y
    Ручной режим отклонение напряжения между курсорами (ΔY);
    отклонение по времени между курсорами (ΔX);
    обратная величина ΔX (Гц) (1/ΔX)
    Режим отслеживания фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X;
    фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y
    Автоматизированное измерение позволяет отображать курсор во время автоматического измерения
    Режим XY измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY;
    X = канал 1, Y = канал 2
    Автоматическое измерение
    Количество измерений 41 (в том числе до 14 измерений могут отображаться одновременно на экране)
    Источник измерения CH1 - CH4, D0 - D15, Math 1 - Math 4
    Режим отображения измерений основной вид, увеличение
    Измерения отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения, результаты измерений обновляются непрерывно
    Вертикальные измерения Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока
    Горизонтальные измерения период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, - режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+скорость нарастания и -скорость нарастания
    Другие задержка (A↑- B↑), задержка (A↑- B↓), задержка (A↓- B↑), задержка(A↓- B↓), фаза (A↑-B↑), фаза (A↑- B↓), фаза (A↓- B↑), и фаза (A↓- B↓)
    Статистика элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт;
    устанавливаемое статистическое время
    Математическая обработка сигналов
    Количество математических функций отображает 4 математические функции одновременно
    Арифметика A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg, Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
    Цветовая гамма поддержка БПФ
    БПФ
    Размер записи до 1 Mточек
    Тип окна Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина, треугольник
    Поиск по пиковым значениям максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем
    Анализ осциллограмм
    Запись сигналов сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, то есть сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска
    Максимальное количество сегментов до 500 000
    Источник сигнала все аналоговые каналы, все цифровые каналы
    Анализ поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;
    способен вычислять, измерять и декодировать воспроизводимые сигналы
    Тест «Годен/Не годен» сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов;
    событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана;
    источник сигнала: все аналоговые каналы
    Гистограмма:
    - источник
    - тип
    - статистика
    - режим дискретизации
    любой аналоговый канал, результат автоматических измерений;
    горизонтальный, вертикальный, измеренная гистограмма;
    сумма, пики, минимум, максимум, пик-пик, медиана, сигма и другие;
    поддержка во всех режимах за исключением Zoom, XY, ROLL
    Цветовая гамма обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы
    Последовательное декодирование
    Количество декодеров 4, поддержка одновременно четырех типов протоколов
    Тип декодируемых каналов стандарт: Parallel, RS232 / UART, I2C, SPI, CAN, LIN
    опционально: CAN-FD, FlexRay, I2S, MILSTD-1553
    Построение диаграмм Боде (только при активном AFG)
    Начальная частота 10 Гц ~ 3 МГц
    Конечная частота 100 Гц ~ 30 МГц
    Точек на декаду 10 ~ 100
    Амплитуда на выходе 20 мВ ~ 10 В
    Генератор сигналов произвольной формы и стандартных функций (AFG)
    Количество выходных каналов 2
    Частота дискретизации 1 Гвыб/с
    Вертикальное разрешение 16 бит
    Максимальная выходная частота 50 МГц (опция AFG50)
    100 МГц (опция AFG100)
    Формы выходного сигнала синусоидальная, прямоугольная, пилообразная, постоянный ток, шум, Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, гауссовский, Лоренц, полусинусоидальная, задаваемая пользователем (произвольная)
    Виды поддерживаемой модуляции АМ, ЧМ, ФМ
    Параметры выходных сигналов генераторов
    Синусоидальный сигнал
    Диапазон частот:
    - опция AFG50
    - опция AFG100
    20 мГц ~ 50 МГц
    2 мГц ~ 100 МГц
    Неравномерность АЧХ (1 кГц, 0 дБм):
    - при < 10 МГц
    - при ≥ 10 МГц - < 100 МГц
    ± 0,2 дБ
    ± 0,5 дБ
    Гармонические искажения (1 В пик-пик):
    - при ≥ 10 Гц - < 10 МГц
    - при ≥ 10 МГц - < 50 МГц
    - при ≥ 50 МГц
    < -55 дБн
    < -50 дБн
    < -40 дБн
    Негармонические искажения (1 В пик-пик):
    - при ≥ 10 Гц - < 10 МГц
    - при ≥ 10 МГц - < 50 МГц
    - при ≥ 50 МГц
    < -60 дБн
    < -50 дБн
    < -50 дБн + 6 дБ/октаву
    Коэффициент гармоник (1 В пик-пик, ≥ 10 Гц – < 20 кГц) < 0,1%
    Фазовый шум (1 В пик-пик, 20 МГц, отстройка 10 кГц) < -110 дБн/Гц
    Остаточный шум тактового генератора (0 дБм) -50 дБм
    Межканальные искажения (< 100 МГц) < -35 дБн
    Фаза 0º - 360º с шагом 0,01º
    Прямоугольный сигнал
    Диапазон частот:
    - опция AFG50
    - опция AFG100
    20 мГц ~ 10 МГц
    2 мГц ~ 20 МГц
    Время нарастания и спада (тип) (50 Ом, ≤ 2 В пик-пик) < 10 нс
    Выброс (> 1 кГц, 0 дБм) < 5%

  • Комплект поставки MHO934

    № Наименование Количество

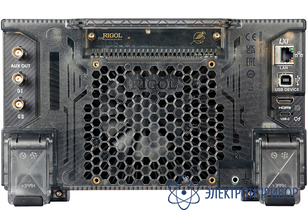

    1 Многофункциональный осциллограф с полосой 350 МГц MHO934 1

  • Файлы для MHO934

Файлы для MHO934

Все товары группы
Сохранить в PDF Распечатать

Рекомендуем посмотреть также
