Осциллографы лабораторные

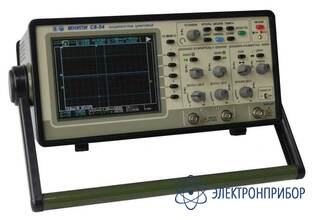

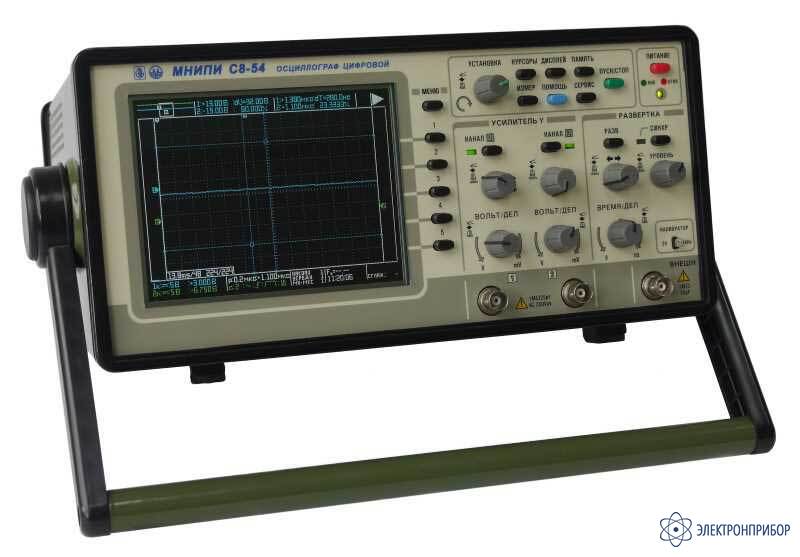

С8-54 — осциллограф цифровой

Код товара: 43908
  • 75259-19

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      75259-19 до 18.06.2024

    • Производитель

      МНИПИ, Республика Беларусь

    Назначение осциллографа цифрового С8-54:

    Двухканальный цифровой запоминающий осциллограф С8-54 предназначен для исследования и измерения параметров электрических сигналов в полосе частот от 0 до 200 МГц. Осциллограф обеспечивает регистрацию, запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 1 нс до 200 с, измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на цветной TFT дисплей.

    Область применения осциллографа: наладка, контроль, ремонт радиотехнической аппаратуры, электронных систем и устройств различного назначения.

    Особенности осциллографа цифрового С8-54:

    • Полоса пропускания 200 МГц;
    • Универсальное питание;
    • 2 канала, вход внешней синхронизации;
    • Чувствительность по вертикали 2 мВ/дел;
    • Частота дискретизации до 400 Мвыб/сек, в реальном масштабе времени;
    • Цветной ЖК экран со светодиодной подсветкой;
    • Сохранение сигналов на внешнем носителе в графическом и текстовом виде;
    • Курсорные измерения и 22 вида цифровых измерений;
    • Интерфейс USB и Ethernet;
    • Функция частотомера;
    • Функция регистратора.

    Дополнительные возможности осциллографа цифрового С8-54:

    • Курсорные измерения;
    • Одновременное наблюдение текущего и сохранённого сигналов;
    • Режимы усреднения, накопления, сглаживания и отображения минимального и максимального значения;
    • Автоматическое сохранение в энергозависимой памяти до 128 последних сигналов;
    • Сохранение в энергонезависимой памяти более 20 произвольных сигналов;
    • Сохранение сигналов на внешнем носителе в графическом и текстовом виде;
    • Функции суммирования и перемножения каналов;
    • БПФ;
    • Интерактивные подсказки;
    • Инверсия каналов;
    • Управление прибором и сбор данных через порты USB и LAN посредством команд SCPI;
    • Функция частотомера 0.01Гц - 200МГц;
    • Курсорные измерения.

  • Технические характеристики осциллографа цифрового С8-54:

    Параметр Значение
    Технические характеристики
    Число каналов 2
    Полоса пропускания 200 МГц
    Частота дискретизациия 400 МГц
    Эквивалентная частота дискретизации 20 ГГц
    Время нарастания ≤1,75 нс
    Выброс ≤1,75 нс
    Время установления ≤9 нс
    Входное активное сопротивление (1±0,02) МОм/ 50 Ом
    Входная ёмкость ≤25 пФ
    Диапазон коэффициентов отклонения от 2 мВ/дел до 5 В/дел с шагом 1-2-5
    Диапазон коэффициентов развёртки от 1 нс/дел до 10 с/дел с шагом 1-2-5
    Длина записи 281, 512, 1024, 2048, 4096, 8192, 16384 отсчётов в двух каналах; 32 768 отсчётов в одном канале
    Режимы запуска развёртки автоматический, ждущий, однократный
    Синхронизация внутренняя, внешняя; ручная, автоматическая
    Режимы сбора данных автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодических сигналов;
    пред/послезапуск;
    сохранение в памяти последних сигналов;
    запись и отображение сигналов с возможностью масштабирования;
    пиковый детектор.
    Автоматические измерения 22 шт
    Экран цветной TFT дисплей 320 х 240 точек, диагональ – 145 мм;
    регулируемая яркость;
    настраиваемые яркость/цвет сетки;
    выбор цвета канала.
    Общие характеристики
    Интерфейс USB и Ethernet
    Питание ~(230±23) В (50±0,5)Гц; =(±(12±3)) В
    Потребляемая мощность ≤40 ВА
    Рабочая температура -10...+40 °C
    Рабочая влажность воздуха (при 25 °C) ≤90%
    Рабочее давление 450-800 мм.рт.ст.
    Габариты 346х152х252 мм
    Масса 3,8 кг

  • Комплект поставки С8-54

    № Наименование Количество
    1 Осциллограф цифровой С8-54 1
