ПрофКиПС1128М, ПрофКиП С1 128М, ПрофКиПС1-128М

Осциллографы лабораторные

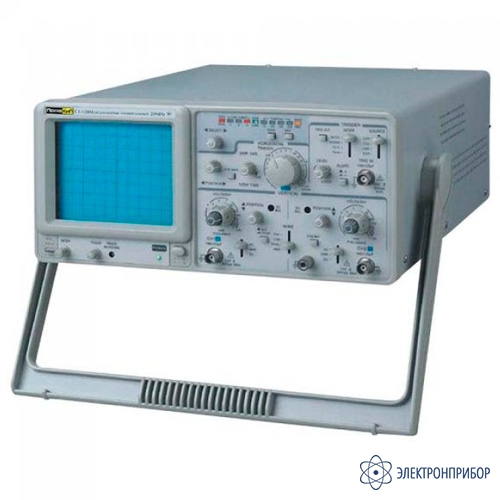

ПрофКиП С1-128М — осциллограф сервисный двухканальный

Код товара: 62825
  • 49646-12

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      49646-12 до 10.04.2027

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение осциллографа сервисного двухканального ПрофКиП С1-128М:

    Осциллограф сервисный двухканальный ПрофКиП С1-128М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Осциллографы сервисный двухканальный ПрофКиП С1-128М применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых условиях эксплуатации. Осциллограф сервисный двухканальный ПрофКиП С1-128М может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

    Особенности осциллографа сервисного двухканального ПрофКиП С1-128М:

    • Количество каналов: 2;
    • Полоса пропускания: 0 МГц … 20 МГц;
    • ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
    • Частота дискретизации: 20 МВыб / с;
    • Глубина записи: 1 К /CH + 1 К х 2 (обращение к памяти);
    • Высокая чувствительность: 1 мВ /дел;
    • Масштабирование развертки: х 10 (в режиме цифрового осциллографа максимум х 100);
    • Высокоскоростная развертка: 10 с /дел;
    • Установка предзапуска, наблюдение синхросигнала;
    • Одновременное отображение двух опорных сигналов;
    • Измерение и отображение одиночного колебания, не периода;
    • ТВ-синхронизация, режим Y-X;
    • Выходной сигнал: ось Z, канал 1 (CH1);
    • Встроенный интерфейс RS-232;
    • Три в одном: аналоговый, высокоскоростной и записывающий осциллограф.

  • Технические характеристики осциллографа сервисного двухканального ПрофКиП С1-128М:

    Параметр Значение
    Электронно-лучевая трубка (ЭЛТ)
    Тип Прямоугольный, 6 дюймов
    Экспозиционная площадь 8 х 10 дел (1 дел = 1 см)
    Ускоряющее напряжение 2 кВ
    Z-вход
    Входное сопротивление ~ 47 кОм
    Входной уровень ≥ 5 Впик-пик
    Частотный диапазон 2 МГц
    Канал вертикального отклонения
    Чувствительность х1: 5 мВ /дел … 5 В /дел ±3%;
    х5: 1 мВ /дел … 1 В /дел ±5%
    Разрешение по вертикали 28 точек /дел
    Полоса пропускания (-3 дБ) 0 МГц … 20 МГц (открытый вход);
    10 Гц … 20 МГц (закрытый вход)
    Полоса пропускания (-3 дБ) х5 0 МГц … 7 МГц (открытый вход);
    10 Гц … 7 МГц (закрытый вход)
    Время нарастания х1: ≤ 17.5 нс;
    х5: ≤ 50 нс
    Входной импеданс ~ 1 МОм /25 пФ
    Максимальное входное напряжение 400 В при 1 кГц
    Вход усилителя Открытый (DC), закрытый (АС), заземленный (GND)
    Режим работы Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
    Промежуточная частота Приблизительно 250 кГц
    Канал горизонтального отклонения
    Коэффициент развертки 0.2 мкс /дел … 0.5 с /дел (DSO = 10 с /дел);
    20 нс /дел … 50 мс /дел (DSO = 1 с /дел) при масштабировании
    Точность ±3%;
    ±5% при масштабировании
    Масштабирование развертки х 10
    Синхронизация
    Режим Автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
    Синхронизация Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
    Вход усилителя закрытый (AC): 20 Гц … 20 МГц;
    открытый (DC): 0 МГц … 20 МГц
    Точка предзапуска Дел: 2, 5, 8
    Полярность синхронизации «+» или «-»
    Чувствительность (20 Гц … 2 МГц) 0.5 дел (CH1, CH2);
    2.0 дел (ALT);
    200 мВ (EXT)
    Чувствительность (2 МГц … 20 МГц) 1.5 дел (CH1, CH2);
    3.0 дел (ALT);
    800 мВ (EXT)
    Режим X-Y
    Чувствительность 5 мВ / дел … 5 В /дел ±4%
    Частотный диапазон X-входа 500 кГц
    Сдвиг фазы ≤3° (50 кГц)
    Режим цифрового осциллографа (DSO)
    Полоса пропускания (-3 дБ) 8 МГц
    Дискретизация F макс = 20 МВыб /с;
    A /D: 8 бит;
    развертка A /D: 10 бит
    Чувствительность ±3% ±0.4 мм;
    ±5% ±0.4 мм (при х5 масштабировании)
    Время нарастания ≤ 100 нс
    Сохранение формы сигнала Дел: 2, 5, 8 (точки);
    макс. х100 (масштабирование)
    Разрешение дисплея 100 точек /дел (по горизонтали) 28 точек /дел (по вертикали)
    Объем памяти / канал 1024 байт
    Режим отображения Автоматический (AUTO), ждущий (NORM), режим прокрутки (ROLL)
    Интерфейс RS-232C, 19200 бит
    Выходной сигнал
    Выход сигнала канала 1
    Калибратор
    Форма сигнала Положительный меандр
    Частота 1 кГц
    Выходное напряжение 2 Впик-пик ±2%
    Общие характеристики
    Питание 110 В /220 В ±10%, 50 Гц / 60 Гц
    Габаритные размеры 310 х 150 х 455 мм
    Вес 8 кг

  • Комплект поставки ПрофКиП С1-128М

    № Наименование Количество
    1 Осциллограф сервисный двухканальный ПрофКиП С1-128М 1
    2 Делитель 2
    3 Кабель питания 1
    4 Руководство по эксплуатации 1

  • Файлы для ПрофКиП С1-128М

Файлы для ПрофКиП С1-128М
