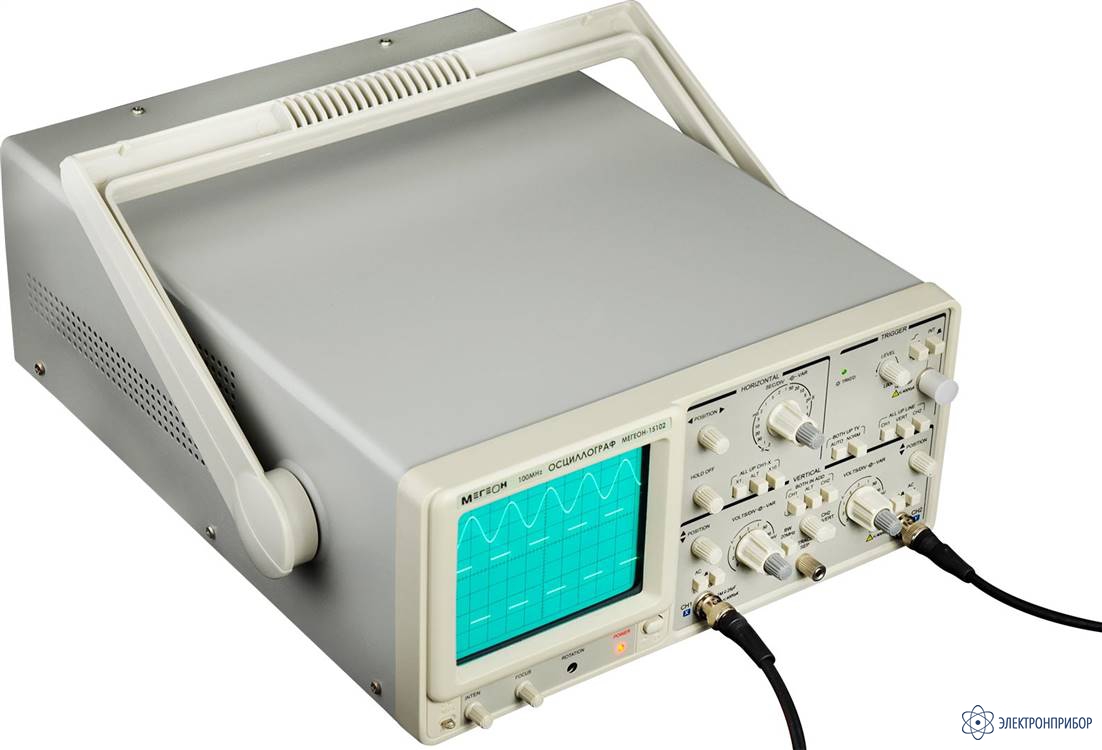

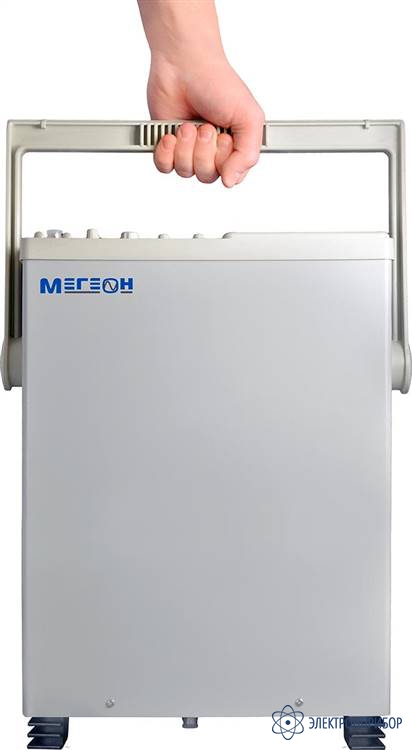

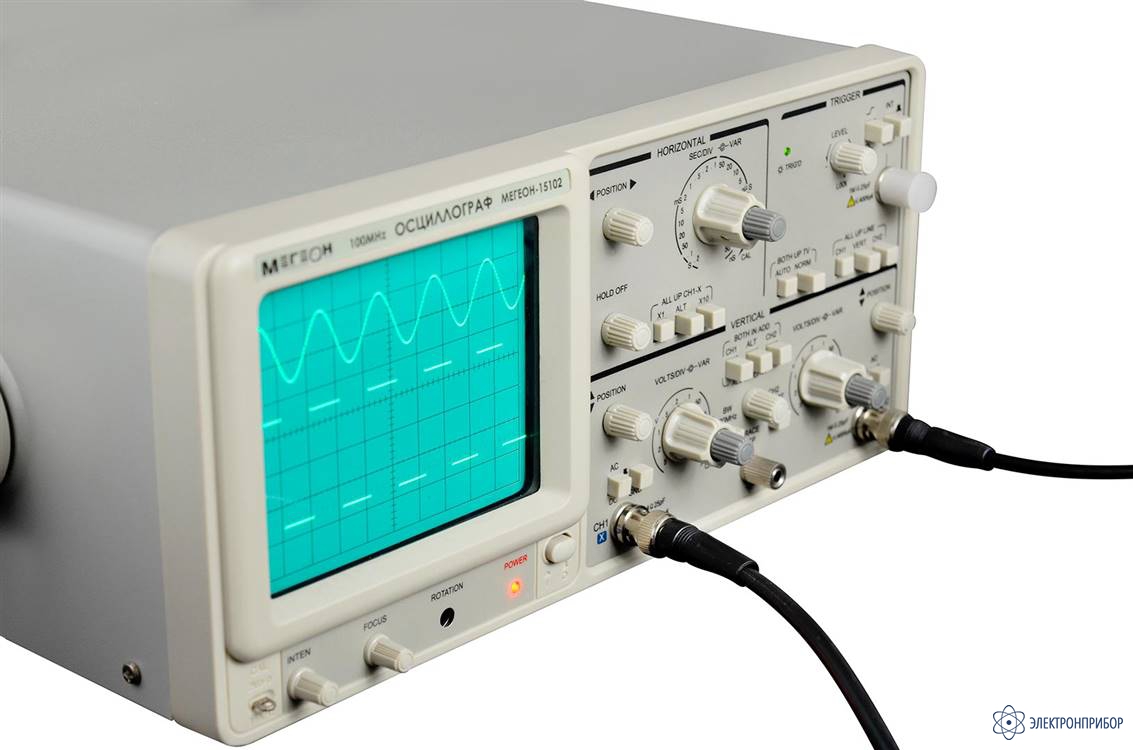

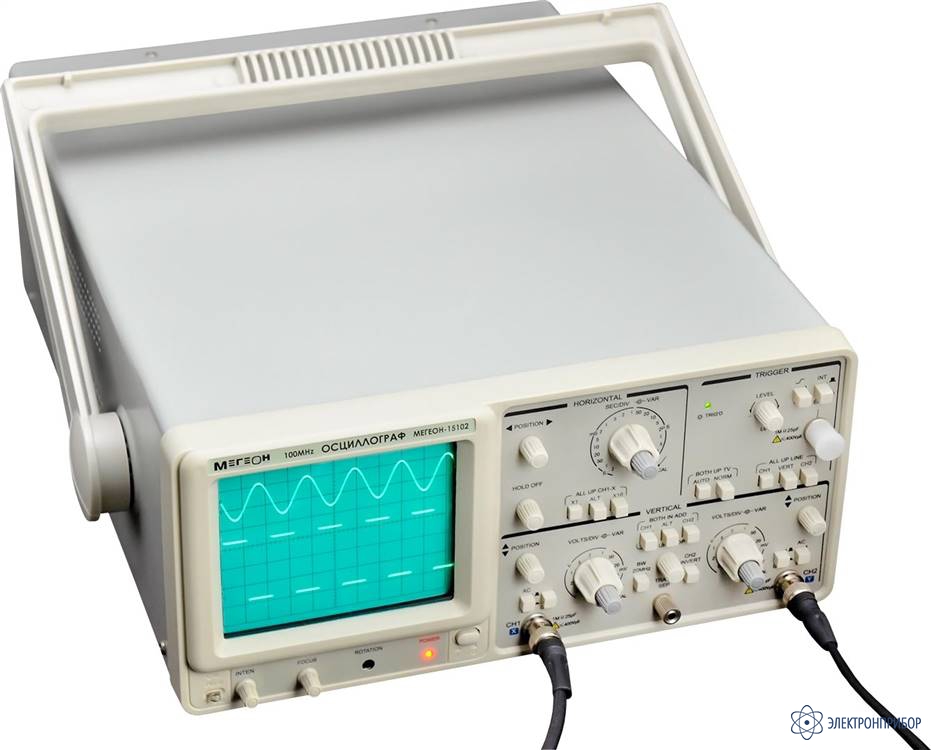

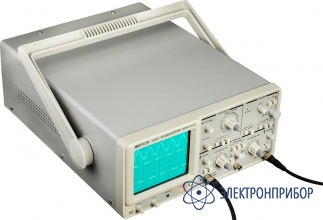

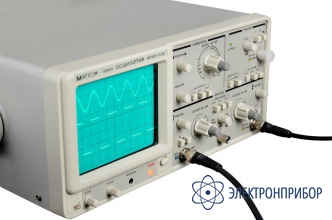

МЕГЕОН 15102 — осциллограф аналоговый двухканальный

Код товара: 58458
  • 4-6 дней

    • Гарантия

      12 месяцев

    • Производитель

      МЕГЕОН

    • Артикул

      к0000015733

    Описание осциллографа аналогового двухканального МЕГЕОН 15102:

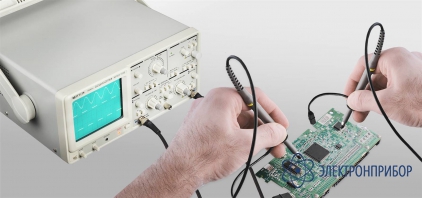

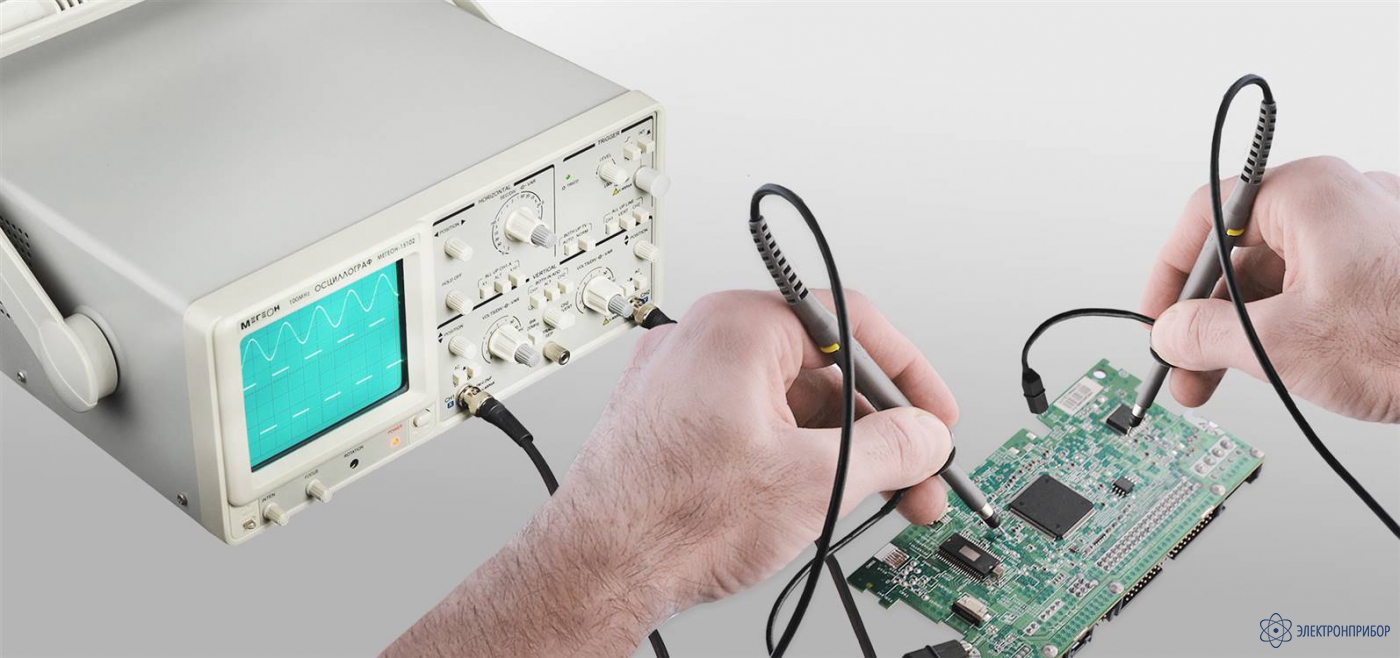

    МЕГЕОН 15102 - это двухканальный универсальный аналоговый осциллограф с широкой полосой пропускания и высокой чувствительностью. Прибор имеет большой прямоугольный экран, на который нанесена масштабная сетка для удобства работы. Оснащен функцией растяжки развертки, несколько видов синхронизации, вход Z. Прибор прост в управлении, имеет высокую эксплуатационную надежность и идеально подходит для применения в ремонтных мастерских, разработке и наладке радиоэлектронной аппаратуры.

    Особенности осциллографа аналогового двухканального МЕГЕОН 15102:

    • Электронно-лучевая трубка (ЭЛТ) с высоким ресурсом работы;
    • Широкая полоса пропускания и высокая чувствительность;
    • Выход сигнала «CH1» для дополнительного исследования;
    • Вход Z;
    • Режим X-Y;
    • Встроенный калибратор.

  • Технические характеристики осциллографа аналогового двухканального МЕГЕОН 15102:

    Параметр Значение
    Основные характеристики
    Количество каналов 2
    Полоса пропускания 0 - 100 МГц
    Канал вертикального отклонения
    Чувствительность 5 мВ/дел ... 5 В/дел, 10 ступеней с рядом 1-2-5
    Погрешность ±5 %
    Плавная регулировка Перекрытие по диапазону не менее 2,5 раза
    Полоса пропускания 0...100 МГц
    Время нарастания сигнала 5 мВ...5 В/дел: не более 3,5 нс
    Входное сопротивление/емкость 1 МОм/25пФ
    Режимы отображения осциллограмм Канал 1.
    Канал 2.
    Режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно.
    Алгебраическое сложение каналов 1 и 2.
    Частота коммутации каналов в режиме « CHOP » ~ 400 кГц
    Режимы работы входов АС: закрытый вход; DC: открытый вход; GND: Вход усилителя отключается от источника сигнала и заземляется.
    Максимальное входное напряжение Закрытый вход: 400 В (DC + АС пик: частота не более 1 кГц);
    При использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала);
    При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала).
    Тракт синхронизации
    Источники синхронизации Синхронизация по сигналу Каналу 1
    Синхронизация по сигналу Каналу 2
    Синхронизация от сети питания
    Синхронизация от внешнего источника
    Полярность сигналов для синхронизации + /-
    Чувствительность синхронизации 20 Гц. ~ 20 МГц:0.8 дел; ЕХТ:0.2 В
    20 МГц ~ 100 МГц: 2 дел; ЕХТ:0.8 В
    Режимы работы схемы синхронизации Ждущая, автоматическая, от ТВ-сигнала.
    Канал горизонтального отклонения
    Коэффициенты развертки 50 нс/дел ~ 0,2 сек/дел, разделена на 21 поддиапазон, ряд 1-2-5
    Погрешность ±5 %,
    Диапазон плавной регулировки чувствительности Не менее 2,5 раза
    Дополнительный множитель развертки х10
    Режим X-Y
    Полоса пропускания DС ~ 1 МГц
    Ошибка разности фаз X-Y Не более 3° в полосе 0 ... 50 кГц
    Z-вход
    Чувствительность 5 В (уровень TTL)
    Полоса частот DC - 1 МГц
    Входное сопротивление 10 кОм
    Максимальное входное напряжение 50 В (DC + АС пик)
    Дисплей
    Тип Электронно-лучевая трубка
    Размер активной области 80 мм x 100 мм
    Общие характеристики
    Потребляемая мощность, не более 35Вт (40 ВА)
    Габаритные размеры прибора (ВхШхГ) 150 х 310 х 455 мм
    Вес прибора без соединительных кабелей, не более 8 кг
    Вес изделия в заводской упаковке, не более 9,2 кг

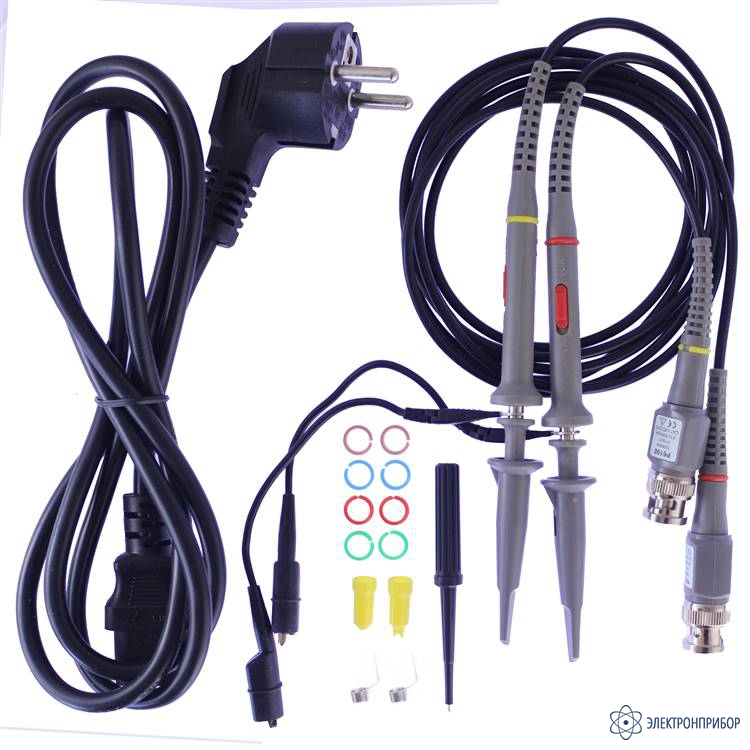

  • Комплект поставки МЕГЕОН 15102

    № Наименование Количество
    1 Осциллограф аналоговый МЕГЕОН 15102 1
    2 Сетевой шнур 1
    3 Пробник-делитель (1:1/1:10) 2
    4 Руководство по эксплуатации 1
    5 Гарантийный талон 1

  • Файлы для МЕГЕОН 15102

Файлы для МЕГЕОН 15102
