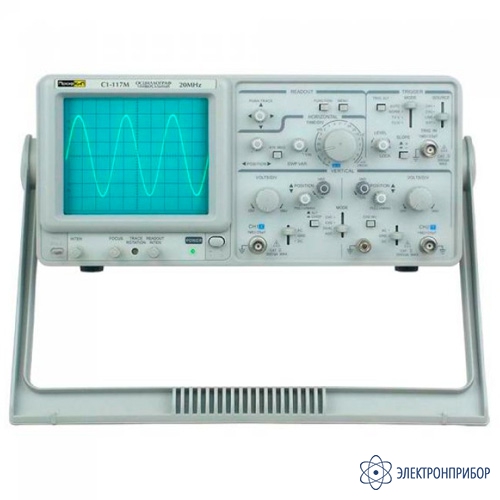

ПрофКиП С1-117М — осциллограф универсальный

Код товара: 62815

  • Назначение осциллографа универсального ПрофКиП С1-117М:

    Осциллограф универсальный ПрофКиП С1-117М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания от 0 МГц до 20 МГц путем их визуального наблюдения, а также детального исследования выбранной части растра по одному каналу при оперативном и периодическом контроле качественных и количественных показателей телевизионного тракта и его отдельных звеньев во время проведении наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата. Прибор имеет режим курсорных измерений и встроенный частотомер. Осциллограф универсальный ПрофКиП С1-117М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ.

    Особенности осциллографа универсального ПрофКиП С1-117М:

    • Количество каналов: 2;
    • Полоса пропускания: 0 МГц … 10 МГц;
    • ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
    • Режим курсорных измерений;
    • Высокая чувствительность: 1 мВ /дел, по вертикали от 10 В /дел до 20 В /дел;
    • ALT функция запуска;
    • Масштабирование развертки: х 10;
    • Выходной сигнал: ось Z, канал 1 (CH1);
    • Непосредственный вывод частоты на экран.

  • Технические характеристики осциллографа универсального ПрофКиП С1-117М:

    Параметр Значение
    Электронно-лучевая трубка (ЭЛТ)
    Тип Круглая, 3 дюйма
    Экспозиционная площадь 8 х 10 дел (1 дел = 1 см)
    Ускоряющее напряжение 2 кВ
    Z-вход
    Входное сопротивление ~ 47 кОм
    Входной уровень ≥ 5 Впик-пик
    Частотный диапазон 2 МГц
    Канал вертикального отклонения
    Y-ATT Переключатель
    Чувствительность х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов);
    х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов)
    Полоса пропускания (-3 дБ) х1 0 МГц … 20 МГц (открытый вход);
    10 Гц … 20 МГц (закрытый вход)
    Полоса пропускания (-3 дБ) х5 0 МГц … 7 МГц (открытый вход);
    10 Гц … 7 МГц (закрытый вход)
    Время нарастания х1: ≤ 17.5 нс;
    х5: ≤ 50 нс
    Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ
    Максимальное входное напряжение 400 В при 1 кГц
    Вход усилителя Открытый (DC), закрытый (АС), заземленный (GND)
    Режим работы Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
    Канал горизонтального отклонения
    Коэффициент развертки 0.2 мкс /дел … 0.5 с/дел;
    20 нс /дел … 50 мс /дел при масштабировании
    Точность ±3%;
    ±5% при масштабировании
    Масштабирование развертки х 10
    Максимальный коэффициент развертки 20 нс /дел
    Линейность развертки ±5%;
    ±10% при масштабировании
    Синхронизация
    Режим Автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
    Источник синхронизации Внутренний (INT), сеть (LINE), внешний (EXT)
    Источник синхронизации Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
    Вход усилителя Закрытый (AC)
    Полярность синхронизации «+» или «-»
    Чувствительность (20 Гц … 2 МГц) 0.5 дел (CH1, CH2);
    2.0 дел (ALT);
    200 мВ (EXT);
    ТВ-синхроимпульс > 1 дел при 1 В (EXT)
    Чувствительность (2 МГц … 20 МГц) 1.5 дел (CH1, CH2);
    3.0 дел (ALT);
    800 мВ (EXT);
    ТВ-синхроимпульс > 1 дел при 1 В (EXT)
    Внешний вход синхронизации
    Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ
    Максимальное входное напряжение 300 В при 1 кГц
    Режим X-Y
    Чувствительность 0.5 В /дел ... 5 мВ /дел ±4%
    Частотный диапазон X-входа 500 кГц
    Сдвиг фазы ≤3° (50 кГц)
    Курсорные измерения
    Настройка индикации CH1 /CH2: чувствительность, время развертки, условия запуска
    Курсорные измерения ΔV, ΔT, 1 /ΔT, уникальный метод измерения координат
    Разрешение 1 /25 дел
    Эффективный диапазон ±3 дел (по вертикали);
    ±4 дел (по горизонтали)
    Выходной сигнал
    Выход сигнала канала 1
    Калибратор
    Форма сигнала Положительный меандр
    Частота 1 кГц
    Выходное напряжение 2 Впик-пик ±2%
    Частотомер
    Разрядность 5-разрядный
    Частотный диапазон 10 Гц … 20 МГц
    Общие характеристики
    Питание 110 В /220 В ±10%, 50 Гц /60 Гц
    Габаритные размеры 310 х 150 х 455 мм
    Вес 8 кг

  • Комплект поставки ПрофКиП С1-117М

    № Наименование Количество
    1 Осциллограф универсальный ПрофКиП С1-117М 1
    2 Делитель 2
    3 Кабель питания 1
    4 Руководство по эксплуатации 1
