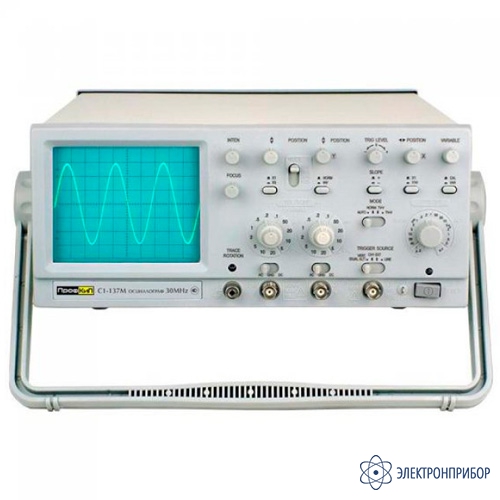

ПрофКиП С1-137М — осциллограф универсальный
Код товара: 62833-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
41754-09 до 02.10.2024
-
Производитель
Сертификаты
Назначение осциллографа универсального ПрофКиП С1-137М:
Осциллограф универсальный ПрофКиП С1-137М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Осциллограф универсальный ПрофКиП С1-137М применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации. Высокая чувствительность осциллографа универсального ПрофКиП С1-137М позволяет производить обнаружение помех, шума, наложения и искажения на малых амплитудах исследуемого сигнала.
Особенности осциллографа универсального ПрофКиП С1-137М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 30 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
- Высокая чувствительность: 1 мВ /дел;
- Широкий диапазон по вертикали: 20 В /дел;
- ТВ-синхронизация;
- Выходной сигнал: ось Z, канал 1 (CH1)
-
-
Технические характеристики осциллографа универсального ПрофКиП С1-137М:
Параметр Значение Электронно-лучевая трубка (ЭЛТ) Тип Прямоугольный, 6 дюймов Экспозиционная площадь 8 х 10 дел (1 дел = 1 см) Ускоряющее напряжение 12 кВ Интенсивность и фокусировка Непрерывно регулируемые на передней панели Ротация луча Регулируется на передней панели Канал вертикального отклонения Чувствительность х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов, шаг 1-2-5);
х5: 1 мВ /дел … 2 мВ /дел ±5% (только канал 1 (CH1))Регулировка коэффициента ≥ 2.5:1 Полоса пропускания (-3 дБ) х1 0 МГц … 30 МГц (открытый вход);
10 Гц … 30 МГц (закрытый вход)Время нарастания ≤ 12 нс Входной импеданс ~ 1 МОм ±3% /30 пФ ±5 пФ Вход усилителя Открытый (DC), закрытый (АС), заземленный (GND) Максимальное входное напряжение 400 В при 1 кГц Режим работы Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) Выходной сигнал канала 1 (CH1) 25 мВ /дел, 50 Ом;
20 Гц … 10 МГц (-3 дБ)Канал горизонтального отклонения Коэффициент развертки 0.2 мкс /дел … 0.2 с /дел (19 диапазонов, шаг 1-2-5) Точность ±3%;
±5% при масштабированииРегулировка коэффициента ≥ 2.5:1 Масштабирование развертки х 10 Максимальный коэффициент развертки 20 нс /дел Синхронизация Режим Автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) Источник синхронизации Канал 1 + канал 2 (VERT), канал 1 (CH1), внешний (EXT), сеть (LINE) Вход усилителя закрытый (AC) Полярность синхронизации «+» или «-» Чувствительность (10 Гц … 10 МГц) 0.5 дел (ALT);
0.2 дел (EXT);
ТВ-синхроимпульс > 1 дел при 1 В (EXT)Чувствительность (10 МГц … 20 МГц) 1.5 дел (ALT);
0.8 дел (EXT);
ТВ-синхроимпульс > 1 дел при 1 В (EXT)Чувствительность (20 МГц … 30 МГц) 1.5 дел (ALT);
0.8 дел (EXT);
ТВ-синхроимпульс > 1 дел при 1 В (EXT)Внешний вход синхронизации Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ Максимальное входное напряжение 400 В при 1 кГц Режим X-Y Вход Ось X: CH1;
ось Y: CH2Чувствительность 5 мВ /дел … 20 В /дел ±5%;
1 мВ /дел … 2 мВ /дел ±5% (только канал 1 (CH1))Частотный диапазон X-входа 1 МГц Сдвиг фазы ≤3° (50 кГц) Ось Z Чувствительность 5 Впик-пик Полярность Отрицательная Входной импеданс 20 кОм...30 кОм Используемый частотный диапазон ~ 2 МГц Максимальное входное напряжение 30 В при 1 кГц Калибратор Форма сигнала Положительный меандр Частота 1 кГц Выходное напряжение 0.5 Впик-пик ±2% Общие характеристики Питание 110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц Габаритные размеры 316 х 132 х 410 мм Вес 7.8 кг -
Комплект поставки ПрофКиП С1-137М
№ Наименование Количество 1 Осциллограф универсальный ПрофКиП С1-137М 1 2 Делитель 2 3 Кабель питания 1 4 Руководство по эксплуатации 1 -
