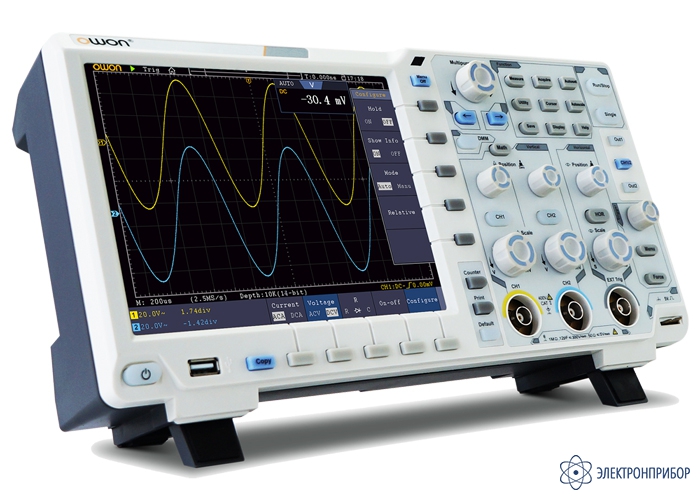

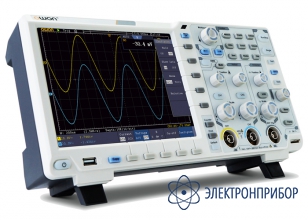

XDS3202ATMAG52 — осциллограф цифровой многофункциональный

Код товара: 49870

    • Гарантия

      2 года

    • Производитель

      OWON, Китай

    • Артикул

      02232

    Особенности осциллографа цифрового многофункционального XDS3202ATMAG52:

    • Полоса пропускания: 200 МГц;
    • Макс. частота дискретизации в реальном времени: 2 ГГц;
    • Количество каналов: 2;
    • Глубина памяти 40M, вертикальное разрешение 14 бит;
    • Чувствительность осциллографа: 1 мВ/дел - 10 В/дел;
    • Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
    • Максимальная скорость регистрации до 75 000 осциллограмм в секунду;
    • Сохранение во внутреннюю память: 100 осциллограмм (запись/чтение);
    • Сбор данных: выборка, пиковый детектор, усреднение;
    • Возможные режимы синхронизации: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по импульсу нетипичной амплитуды, по заданному окну, по лимиту времени, по номеру фронта, по совпадению с логическим шаблоном, по данным протоколов I²C, RS232, SPI и CAN;
    • Декодирование протоколов I²C, SPI, RS232, CAN (опция);
    • Типы развертки: авто, норм, однократный;
    • Дополнительный внешний вход синхронизации (External);
    • Интерполяция sin(x)/x, режим растяжки окна (ZOOM);
    • Автоматические измерения 28 параметров, встроенный частотомер;
    • Курсорные измерения (ΔU, Δt);
    • Математические функции: сложение, вычитание, умножение, деление, FFT;
    • Технология Xvisual;
    • Дисплей: сенсорный, цветной LCD 800x600, диагональ 20 см;
    • Дисплей: IPS 1024x768 (опция);
    • Интерфейсы: USB device, USB host, LAN; VGA, Wi-Fi (опция);
    • Мультиметр (4000 отсчетов, пост. напряжение, переменное напряжение, постоянный ток, переменный ток, емкость, сопротивление, прозвонка, диодный тест);
    • Батарейное питание (опция);
    • Генератор сигналов (2 канала, 50 МГц, частота дискретизации 125 МГц, вертик. разрешение 14 бит, память до 8К точек, формы сигналов: синус, прямоуг., импульсный, треугольный).

  • Технические характеристики осциллографа цифрового многофункционального XDS3202ATMAG52:

    Параметр Значение
    Максимальная частота 200 МГц
    Количество каналов 2
    Частота дискретизации 1 ГГц
    Чувствительность 1 мВ/дел ~ 10 В/дел
    Коэффициент развертки 1 нс/дел - 1000 с/дел
    Максимальная глубина памяти 40М
    Дисплей 20 см
    Интерфейсы USB-host, USB-device, LAN, PictBridge
    Декодирование протоколов I²C (опция), SPI (опция), RS232/UART (опция), CAN (опция)
    Дополнительные характеристики Генератор сигналов (2 канала, 50 МГц), батарейный отсек, 14-битный, мультиметр, сенсорный дисплей

  • Комплект поставки XDS3202ATMAG52

    № Наименование Количество
    1 Осциллограф цифровой многофункциональный XDS3202ATMAG52 1
    2 Пробник 2
    3 CD-диск с программным обеспечением 1
    4 Сетевой кабель питания 1
    5 Кабель USB 1
    6 Руководство по эксплуатации 1
