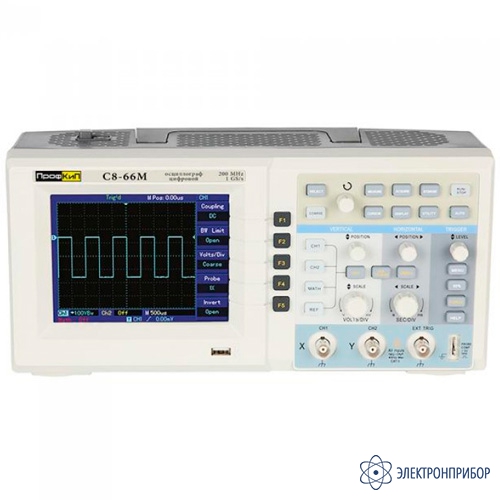

ПрофКиП С8-66М — осциллограф цифровой

Код товара: 62908

  • Назначение осциллографа цифрового ПрофКиП С8-66М:

    Осциллограф цифровой ПрофКиП С8-66М предназначен для наблюдения и измерений параметров формы сигнала в полосе пропускания до 200 МГц с максимальной частой дискретизации до 1 ГГц. Осциллограф цифровой ПрофКиП С8-66М может применяться для испытаний, обслуживания в полевых условиях, для исследований и разработки, для любых проверок и выявления неисправностей аналоговых /цифровых схем, для образовательных целей и т.д.

    Особенности осциллографа цифрового ПрофКиП С8-66М:

    • Количество каналов: 2;
    • Полоса пропускания: 0 МГц … 200 МГц;
    • Экран: цветной ЖК-дисплей 14.5 см;
    • Максимальная частота дискретизации: 1000 Мвыб /с;
    • Глубина памяти: 12.5 К;
    • Пиковый детектор;
    • Выход сигнала «годен/не годен»;
    • Возможность сохранения 20 осциллограмм (200 на внешний носитель);
    • 20 профилей настроек;
    • Создание шаблона допускового контроля;
    • Регистрация в память до 1000 кадров;
    • Функции: сложение, вычитание, умножение, деление, БПФ;
    • USB для сохранения данных на передней панели;
    • USB для дистанционного управления на задней панели;
    • Интерфейс USB 2.0.

  • Технические характеристики осциллографа цифрового ПрофКиП С8-66М:

    Параметр Значение
    Канал вертикального отклонения
    Число каналов 2
    Полоса пропускания (-3 дБ) 0 МГц … 200 МГц
    Коэффициент отклонения (Коткл) 2 мВ /дел … 5 В /дел
    Погрешность установки Коткл ±4% (2 мВ /дел);
    ±3% (5 мВ /дел … 5 В /дел)
    Время нарастания Не более 1.8 нс
    Входной импеданс 1 МОм /27 пФ
    Максимальное входное суммарное напряжение 400 В
    Связь по входу Открытый, закрытый, «земля»
    Коэффициент деления 1х, 10х, 100х, 1000х
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв) 2 нс /дел … 50 с /дел
    Погрешность Кразв ±0.2%
    Режим работы Основной, окно, Zoom окна,  X-Y
    Синхронизация
    Источники синхросигнала 1 или 2 канал, внешний, сеть
    Режим запуска развертки Автоматический, ждущий, однократный, «стоп»
    Виды синхронизации Фронт /срез, длительность, ТВ (с выделением строки), альтернативная (ALT)
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит
    Максимальная частота дискретизации 1 ГГц
    Эквивалентная частота дискретизации 25 ГГц
    Интерполяция Sin X/X
    Объем памяти на канал 12.5 К (25 К при объединении)
    Режим сбора данных Стандартная выборка, усреднение (2 / - /256), пиковый детектор, накопление (1с, 2с, 5с, бесконечность, выкл)
    Курсорные измерения
    Относительные, абсолютные, режим слежения ΔU, ΔТ, 1 /ΔТ
    Автоматические измерения
    По вертикали Пик-пик, амплитуда, Umin, Umax, Uhi, Ulo, среднее, выбросы на фронте и на спаде
    По горизонтали Частота, период, время нарастания и спада, +/- длительность импульса, +/-скважность
    Встроенный генератор
    Форма сигнала Меандр
    Выходное напряжение 3 В
    Частота 1 кГц
    Общие характеристики
    Потребляемая мощность 50 ВА
    Интерфейс USB 2.0
    Питание 100 В … 240 В, 45 Гц ...440 Гц
    Габаритные размеры  320 х 150 х 130 мм
    Вес 2.5 кг

  • Комплект поставки ПрофКиП С8-66М

    № Наименование Количество
    1 Осциллограф цифровой ПрофКиП С8-66М 1
    2 Делитель 1:1 / 1:10 2
    3 CD с ПО 1
    4 ВЧ-кабель 1
    5 Кабель питания 1
    6 Руководство по эксплуатации 1
