Осциллографы лабораторные

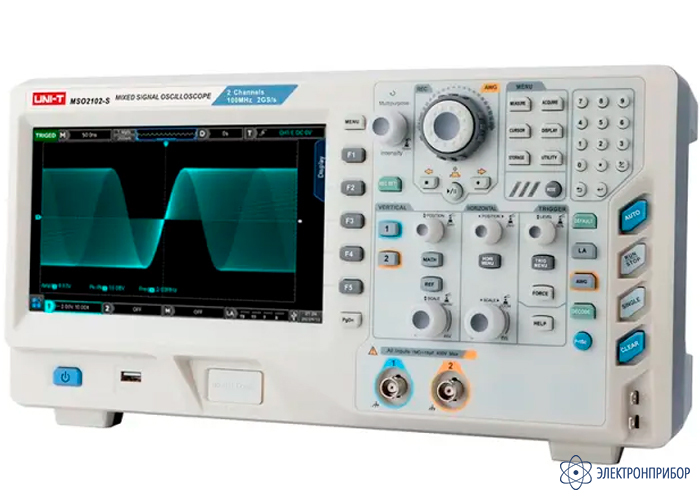

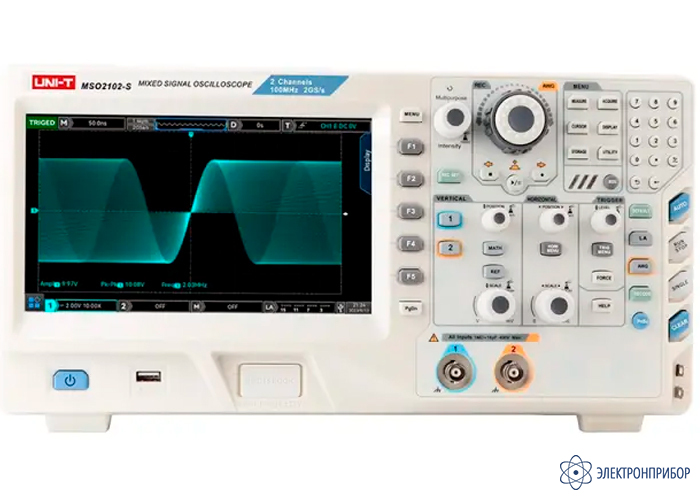

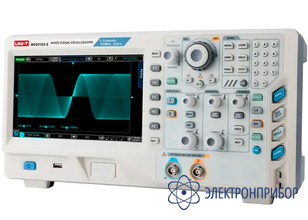

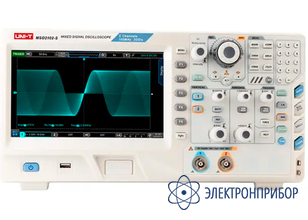

UNI-T MSO2102-S — осциллограф цифровой

Код товара: 85537
  • Осциллограф цифровой UNI-T MSO2102-S Осциллограф цифровой UNI-T MSO2102-S Осциллограф цифровой UNI-T MSO2102-S

    • Гарантия

      1 год

    • Производитель

      UNI-T, Китай

    • Артикул

      MSO2102-S

    Назначение осциллографа цифрового UNI-T MSO2102-S:

    UNI-T MSO2102-S — это цифровой осциллограф с полосой пропускания 100 МГц и частотой дискретизации 2 Гвыб/с, оснащенный встроенным 16-канальным логическим анализатором. Прибор предназначен для комплексной диагностики аналоговых и цифровых сигналов в электронике, автоматике, телекоммуникациях и научных исследованиях. Благодаря технологии Fast Acquire, он способен точно захватывать редкие и аномальные события — дребезг контактов, импульсные помехи, джиттер и другие нестабильные явления.

    Особенности осциллографа цифрового UNI-T MSO2102-S:

    • полоса пропускания 100 МГц, частота дискретизации 2 Гвыб/с;
    • встроенный 16-канальный логический анализатор (опция MSO);
    • автоматические измерения 37 параметров сигнала;
    • поддержка декодирования последовательных шин (UART, I²C, SPI, CAN и другие);
    • цветной TFT-дисплей 7 дюймов с разрешением 800х480.

    Описание осциллографа цифрового UNI-T MSO2102-S:

    Цифровой осциллограф позволяет одновременно наблюдать аналоговые и цифровые сигналы, что критически важно при отладке микроконтроллерных систем, интерфейсов и цифровых схем. Прибор поддерживает математические операции (A+B, A-B, FFT), курсорные измерения, режимы запуска по фронту, длительности, наклону и другим условиям. Функция Bode Plot (опционально) позволяет проводить анализ АЧХ и ФЧХ в реальном времени.

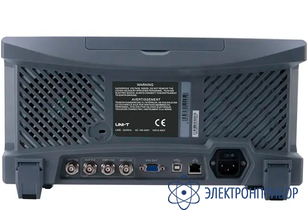

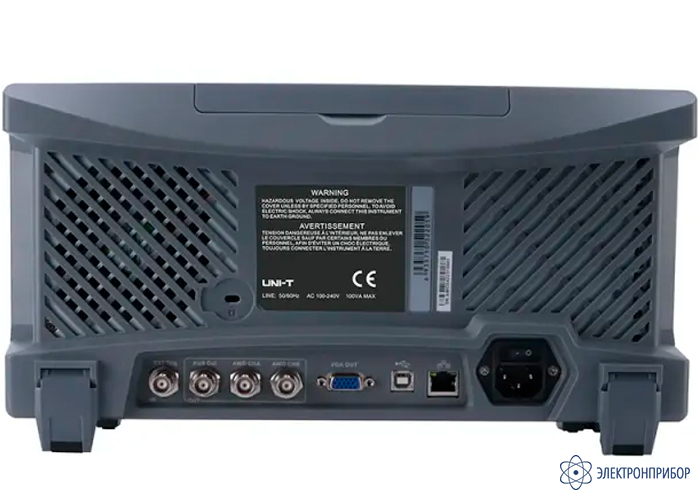

    Осциллограф оснащен интерфейсами USB Host/Device, LAN и поддерживает подключение к ПК для удаленного управления и экспорта данных. В комплект входят пассивные пробники 100 МГц, логический пробник и кабели. Корпус прочный, с эргономичной ручкой для переноски.

  • Технические характеристики осциллографа цифрового UNI-T MSO2102-S:

    Параметр Значение
    Тип осциллографа  цифровой
    Вертикальная система
    Количество каналов 2
    Полоса пропускания 100 МГц
    Время нарастания фронта импульса ≤ 3,5 нс
    Разрядность аналого-цифрового преобразователя 8 бит
    Диапазон коэффициента вертикальной развертки от 500 мкВ/дел до 20 В/дел
    Отключаемое ограничение полосы пропускания аналогового сигнала 20 МГц
    Горизонтальная система
    Максимальная частота дискретизации 2 Гвыб/с
    Диапазон временной развертки от 2 нс/дел до 1000 с/дел
    Глубина памяти 56 Mpts на канал
    Математические операции
    Операции над осциллограммами ＋, －, ×, ÷, FFT (БПФ)
    Оконные функции для БПФ Хэннинга, Блэкмана, Хэмминга, прямоугольное
    Цифровой фильтр высокочастотный, низкочастотный, подавление полосы
    Общие характеристики
    ЖК-дисплей 8 дюймов
    Разрешение дисплея 800 х 480 пикселей
    Напряжение питания ~100 - 240 В
    Габаритные размеры 370 х 185 х 115 мм
    Масса 4,5 кг

  • Комплект поставки UNI-T MSO2102-S

    № Наименование Количество
    1 Осциллограф цифровой UNI-T MSO2102-S 1

  • Файлы для UNI-T MSO2102-S

Файлы для UNI-T MSO2102-S
