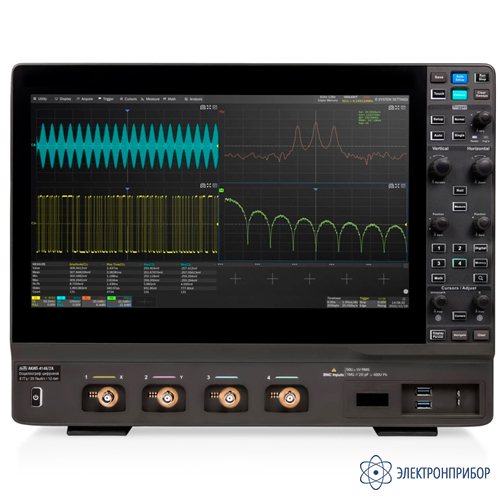

АКИП-4146 — цифровой осциллограф высокого разрешения

Код товара: 83246
    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      96323-25 до 03.09.2030

    • Производитель

      АКИП

    Особенности цифрового осциллографа высокого разрешения АКИП-4146:

    • количество каналов: 4;
    • полоса пропускания: 6 ГГц, 8 ГГц;
    • разрядность АЦП: 12 бит;
    • максимальная частота дискретизации:
    • максимальный объем памяти:
    • режимы сбора данных: выборка, пиковый детектор (100 пс), усреднение (4 /…/ 8192);
    • 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
    • интерполяция: Sin X/х, линейная;
    • более 50 видов автоматических измерений параметров, курсорные измерения;
    • скорость обновления экрана: 1000000 осциллограмм/с (до 1100000 осциллограмм/с в режиме сегментированной развертки);
    • режим сегментированной памяти: до 124 000 сегментов, минимальное межсегментное время (≤ 0,9 мкс);
    • возможность выбора приоритета настроек: фиксированная память или фиксированная частота дискретизации;
    • режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
    • режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
    • программные измерительные функции вольтметра и частотомера по аналоговым каналам;
    • встроенный частотомер: 7 разрядов;
    • амплитудно-частотный анализ: построение диаграмм Боде (требуется генератор сигналов);
    • функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√);
    • частотный анализ (БПФ), 32 М точек;
    • режимы растяжки окна, самописец и XY;
    • декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, ARINC429, Manchester (только декодирование), USB 2.0 (только декодирование);
    • программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
    • программная опция построения глазковых диаграмм и анализ джиттера;
    • анализ смешанных сигналов: 16 канальный логический анализатор (опция);
    • функциональный генератор до 50 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция);
    • интерфейсы: USB TMC (host/device), LAN;
    • видео выход (HDMI);
    • дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI11/Socket/Telnet, встроенный web server);
    • большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 39,62 см, разрешение 1920 x 1080.
  • Технические характеристики цифрового осциллографа высокого разрешения АКИП-4146:

    Параметр Значение
    АКИП-4146/1 АКИП-4146/1А АКИП-4146/2 АКИП-4146/2А
    Канал вертикального отклонения
    Число каналов 4
    Полоса пропускания (-3 дБ, 50 Ом) 6 ГГц (в режиме объединения каналов)1/ 4 ГГц на канал 6 ГГц (без ограничения числа активных каналов) 8 ГГц (в режиме объединения каналов)1 / 4 ГГц на канал 8 ГГц (без ограничения числа активных каналов)
    Время нарастания (50 Ом) ≤ 75 пс ≤ 65 пс
    Полоса пропускания (-3 дБ, 1 МОм) 500 МГц
    Ограничение ПП 25 МГц, 200 МГц, пользовательское (от 12,5 МГц до полной полосы пропускания)
    Коэффициент отклонения (Коткл.) 1 мВ/дел…1 В/дел – 50 Ом 1 мВ/дел…10 В/дел – 1 МОм
    Погрешность измерения напряжения постоянного тока, мВ ±(0,015·8[дел]·Ко[мВ/дел]+1)
    где Ko – значение коэффициента отклонения, мВ/дел
    Уровень собственных шумов (скз, 50 Ом, 5 мВ/дел)
    5 мВ/дел
    10 мВ/дел
    20 мВ/дел
    50 мВ/дел
    100 мВ/дел
    200 мВ/дел
    500 мВ/дел
    1 В/дел

    260 мкВ
    300 мкВ
    430 мкВ
    0,9 мВ
    1,7 мВ
    4,2 мВ
    8,9 мВ
    16 мВ

    300 мкВ
    340 мкВ
    490 мкВ
    1 мВ
    2 мВ
    5,5 мВ
    11 мВ
    20 мВ
    Диапазон установки смещения 50 Ом:
    1 мВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В;
    10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В
    1 МОм:
    1 мВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В
    102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В;
    1,02 В/дел…10 В/дел: ± 400 В
    Погрешность установки уровня постоянного смещения, мВ ± (0,01x|Uсм|+0,0002x|Uпр|+0,005x8[дел]xКо[мВ/дел]+1),
    где Ko – значение коэффициента отклонения, мВ/дел;
    Uсм – установленное значение напряжения смещения, мВ;
    Uпр – конечное значение диапазона установки напряжения смещения, мВ
    Входной импеданс 50 Ом (±2 %), 1 МОм (±2 %) / 15 пФ ±3 пФ
    Максимальное входное напряжение ≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм
    ≤ 5 Вскз, ± 10 Впик – 50 Ом
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 50 пс/дел…1000 с/дел
    cамописец (ROLL): 50 мс/дел…1000 с/дел
    Погрешность частоты внутреннего опорного генератора ±2*10-6 – стандартно
    ±1*10-7 – опция OCXO
    Пределы допускаемой абсолютной погрешности измерения временных интервалов ±(δF·Tизм+2/Fд),
    δF – относительная погрешность частоты внутреннего опорного генератора;
    Tизм – измеренный временной интервал, с;
    Fд – частота дискретизации, Гц
    Режимы работы Основной, ZOOM окна, самописец (ROLL), X-Y
    Синхронизация
    Источник синхросигнала Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
    Режимы запуска развертки Автоматический, ждущий, однократный
    Виды синхронизации По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, ARINC429
    Предзапуск 0…100% памяти
    Послезапуск 0…10000 делений
    Синхронизация по зоне Две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
    Вид входа Открытый, закрытый, ВЧ и НЧ фильтры
    Чувствительность синхронизации Внутренняя: ≤2 мВ/дел ±0,63 деления шкалы, >2 мВ/дел ±0,5 деления шкалы;
    Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц);
    Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)
    Аналого-цифровое преобразование
    Разрешение по вертикали 12 бит
    ERES (математическая функция увеличения разрешения дополнительные биты: 0,5/ 1/ 1,5/ 2/ 2,5/ 3/ 3,5/ 4 бит
    Частота дискретизации 10 ГГц на канал (20 ГГц при объединении каналов)1 20 ГГц на канал 10 ГГц на канал (20 ГГц при объединении каналов)1 20 ГГц на канал
    Интерполяция SinX/X, X
    Длина записи2,3 Стандартно: 500 МБ на канал Опция: 1 ГБ при объединении каналов2 (500 МБ на канал) Стандартно: 1 ГБ при объединении каналов (500 МБ на канал) Опция: 2 ГБ при одном активном канале, 1 ГБ при объединении каналов2 (500 МБ на канал) Стандартно: 500 МБ на канал Опция: 1 ГБ при объединении каналов2 (500 МБ на канал) Стандартно: 1 ГБ при объединении каналов (500 МБ на канал) Опция: 2 ГБ при одном активном канале, 1 ГБ при объединении каналов2 (500 МБ на канал)
    Пиковый детектор 100 пс
    Режимы работы Выборка, пиковый детектор, усреднение, накопление
    Курсорные измерения
    Источник курсоров КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
    Функции Ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2)
    Режим отслеживания: время - X1, X2, (X1-X2)
    Автоматические измерения
    Источник измерений КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
    Диапазон измерений Весь экран или ограниченно (определяется курсорами)
    Функции по вертикали Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе
    Функции по горизонтали Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф. Заполнения, -Коэф. Заполнения, Задержка, Джиттер
    Дополнительные Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
    Измерение задержки Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
    Статистика Текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание
    Математика
    Математические каналы F1, F2, F3, F4
    Источник математики КАН1 … КАН4, F1 … F4
    Функции +, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, ERES, редактор формул
    БПФ – частотный анализ при длине памяти 2 МБ
    АЧХ анализ
    Диаграмма Боде
    Измерительный канал Любой из аналоговых каналов
    Поддерживаемый источник сигнала SDS7000A-FG – программная опция
    Генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А,АКИП-3418, АКИП-3422
    Тип развертки Прямая, многоуровневая
    Диапазон частот 10 Гц … 120 МГц (линейный или логарифмический режим)
    Виды измерений Верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
    Дополнительные возможности
    Режим HISTORY Сохранение с временными метками последних 124000 осциллограмм
    Измерение мощности (опция) Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
    Глазковые диаграммы (опция) Источник: КАН1…КАН4
    Восстановление тактовой частоты: постоянная частота, ФАПЧ (PLL)
    Измерения: высота глаза, уровень «1», уровень «0», амплитуда глаза, ширина глаза, пересечение глаз, средняя мощность, коэффициент добротности, TIE
    Поддержка тестирования сигналов по маске
    Анализ джиттера (опция) Источник: КАН1…КАН4
    Восстановление тактовой частоты: постоянная частота,
    ФАПЧ (PLL) период, частота, +длительность, -длительность, цикл джиттер, +коэффициент заполнения, -коэффициент заполнения, скорость передачи данных
    Разложение джиттера: TIE, RJ, DJ, DCD, DDJ, PJ, TJ@BER
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
    Декодирование
    Формат данных стандартно - I2C, SPI, UART/RS232, CAN, LIN
    опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, USB 2.0, ARINC429
    Анализ на соответствие стандартам
    USB Спецификация: USB 2.0, версия 1.07
    Параметры: EL_1, EL_2, EL_3, EL_4, EL_5, EL_6, EL_7, EL_9, EL_21, EL_22, EL_23, EL_25, EL_27, EL_28, EL_29, EL_31, EL_33, EL_34, EL_35, EL_38, EL_39, EL_40, EL_41, EL_42, EL_43, EL_44, EL_45, EL_46, EL_47, EL_48, EL_55
    Ethernet Спецификация: 100Base-TX
    Параметры: AOI Шаблон, Пиковое напряжение (+/-, амплитудная симметрия), +Выборс, -Выброс, Время Нарастания/Спада, Искажение Скважности, Пиковый уровень джиттера передачи, Обратные потери (обратные потери передатчика/приемника).
    Спецификация: 1000Base-T
    Параметры: Пиковое выходное напряжение без помех (точки A и B, разница A и B, точки C и D), отсутствие спада помех (точка G, точка J), отсутствие шаблонов помех (точки A, B, C, D, F, H), Без искажений передатчика помех (без TX_TCLK, с TX_TCLK), С пиковым выходным напряжением помехи (точки A и B, разница A и B, точка C и D), С падением помехи (точка G и J), С шаблонами источников помех (точки A, B, C, D, F, H), С искажениями передатчика источника помех (без TX_TCLK, с TX_TCLK), Без основного джиттера TX_TCLK (с фильтром, без фильтра), Нет джиттера ведомого устройства TX_TCLK (с фильтром, без фильтра), ведущий JTXOUT, с джиттером ведущего устройства TX_TCLK (с фильтром, без фильтра), JTXOUT ведомого устройства, с джиттером ведомого устройства TX_TCLK (с фильтром, без фильтра), обратные потери, синфазное выходное напряжение
    Спецификация: 100Base-T1
    Параметры: Спад выходного сигнала передатчика (положительный или отрицательный), тактовая частота и временной джиттер главного передатчика, TX_TCLK частота и джиттер синхронизации, искажения передатчика, обратные потери MDI, потери преобразования режима MDI, спектральная плотность мощности передатчика и пиковый дифференциальный выходной сигнал, синфазное излучение MDI
    Спецификация: 1000Base-T1
    Параметры: Тесты TX_TCLK125 (Частота/Ведущий, джиттер СКЗ/ведущий, фазовое дрожание/ведомый, джиттер СКЗ/Ведомый), Тактовая частота передачи и джиттер MDI/MDI Выходной джиттер СКЗ, обратные потери MDI, потери преобразования режима MDI, спектральная плотность мощности передатчика и пиковый дифференциальный выходной сигнал, Спад выходного сигнала передатчика (положительный или отрицательный)
    Логический анализатор (опция)
    Число каналов 16
    Частота дискретизации 1 ГГц максимум
    Длина памяти до 50 МБ/канал
    Длительность импульса от 3,3 нс
    Синхронизация по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
    Опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, ARINC429
    Порог срабатывания TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
    Генератор функциональный (опция)
    Формы сигналов Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
    Частотный диапазон 1 мкГц…50 МГц (Синус)
    1 мкГц…10 МГц (Прямоугольник, импульс)
    1 мкГц…300 кГц (Пила)
    1 мкГц…5 МГц (сигналы произвольной формы)
    Шум, полоса частот > 50 МГц
    Разрешение 1 мкГц
    Погрешность установки ±5*10-5
    Частота дискретизации 125 МГц
    Длина памяти 16000 точек для произвольной формы
    Разрядность ЦАП 14 бит
    Выходной уровень 3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм)
    Погрешность установки выходного уровня ±(0,07·Uуст+3) мВ
    Постоянное смещение ± 1,5 В (50 Ом); ± 3 В (1 МОм)
    Погрешность установки постоянного смещения ±(0,07·Uуст+3) мВ
    Неравномерность АЧХ ±2дБ
    Ограничение уровня
    где
    Voffset – установленно значение постоянного смещения
    Vmax – максимальное пиковое напряжение на выходе с учётом выходного сопротивления
    Vpp – установленное значение выходного уровня сигнала
    Скважность 1 % ~ 99 % (для прямоугольника и импульса)
    Симметрия 0 % ~ 100 % (для пилы)
    Общие данные
    ЖК-дисплей Цветной (TFT) емкостный сенсорный, диагональ 39,62 см, разрешение 1920 x 1080, 8 x 10 делений
    Режим разделенного экрана Комбинации: 1x1, 2x1, 4x1, 1x2, 2x2, 4x2, 3x3
    Входы выходы Передняя панель: USB 3.0 Host (2), выход калибратора 1 кГц, 3 В меандр

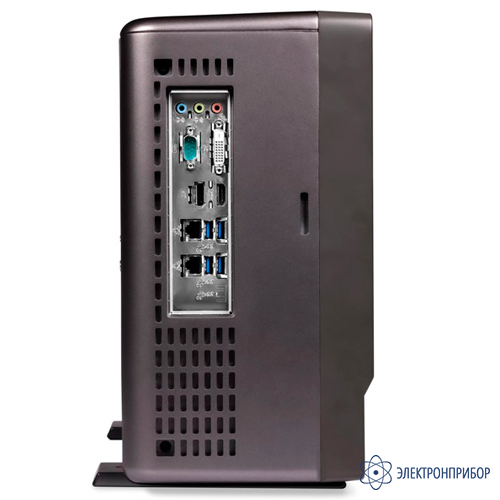

    Боковоая панель: USB 3.1 Host (2), LAN 1000MbaseT (2), DVI-D (1), HDMI (1)

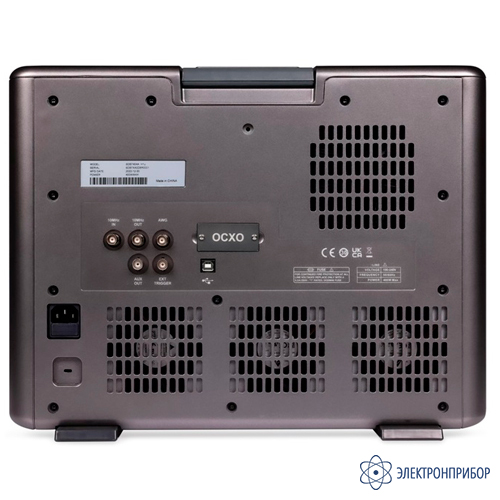

    Задняя панель: USB 2.0 Device поддержка USBTMC (2)
    External Trigger: ВНЕШ: ≤1,5 Вскз,ВНЕШ/5: ≤ 7,5 Вскз
    Auxiliary Output: Выход синхр. (3,3 В LVCMOS), дополнительный контрольный выход (3,3 В TTL)
    Выход генератора сигналов
    Рабочие условия Температура: от 0 до +50°С, влажность не более 90%
    Напряжение питания 100…240 В (50 / 60 Гц)
    Максимальная потребляемая мощность 400 Вт, 4 Вт в режиме ожидания
    Габаритные размеры (ШхВхГ) 444,5 х 344 х 176,4 мм
    Масса 10,6 кг
    1 – Режим объединения каналов доступен при следующих комбинациях активных каналов: КАН1+КАН3, КАН2+КАН3, КАН1+КАН4, КАН2+КАН4. При активации КАН1+КАН2 или КАН3+КАН4 режим объединения каналов недоступен.
    2 – В режиме усреднения и ERES максимальный объем памяти 25 МБ на канал.
    3 – При активации цифровых каналов максимальный объем памяти составляет 50 МБ/канал.

    Примечание: при сохранении данных в режиме удаленного управления по интерфейсу LAN/Ethernet доступна выгрузка 25 МБ записанных отсчетов. Весь объем собранных данных (максимально до 200 МБ) может быть перенесен на другое внешнее устройство при помощи USB-flash носителя.

  • Комплект поставки АКИП-4146

    Наименование Количество
    1 Цифровой осциллограф высокого разрешения АКИП-4146 в соответствующей модификации 1
    2 USB кабель 1
    3 Пробник 4
    4 Беспроводная мышь 1
    5 Кабель питания 1
    6 Защита экрана 1
    7 Инструкция по началу работы 1
