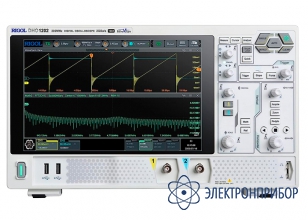

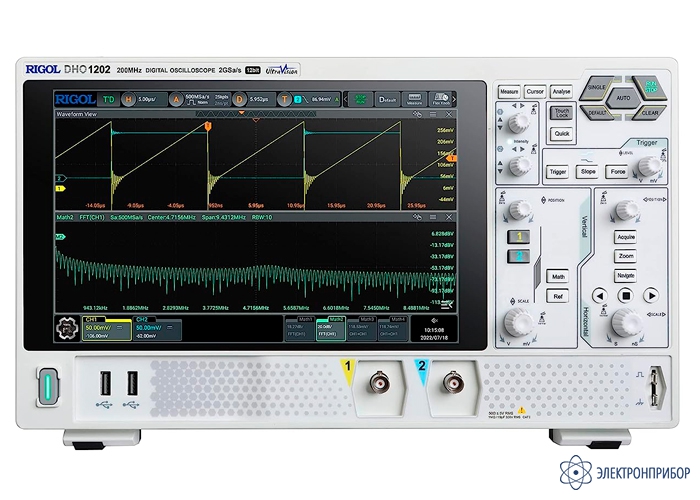

DHO1202 — осциллограф цифровой запоминающий
Код товара: 72633-
-
Гарантия
3 года
-
Производитель
-
Артикул
А237379
Описание осциллографа цифрового запоминающего DHO1202:
Цифровой осциллограф DHO1202 предлагает инженерам превосходные технические характеристики и широкие функциональные возможности, необходимые для разработки и отладки современных электронных устройств. Высокое разрешение по вертикали (12 бит) позволяет наблюдать даже малейшие искажения сигнала и выделять малые сигналы на уровне шумов. Благодаря применению новейшей разработки - процессора "Centaurus" и технологии UltraVision 2, в цифровом осциллографе DHO1202 обеспечиваются высокая скорость захвата осциллограмм, высокая частота дискретизации в реальном времени, глубина записи до 100 М точек.
В цифровом осциллографе DHO1202 установлен большой сенсорный дисплей, что в комбинации с традиционными органами управления делает работу с осциллографом ещё более удобной.
-
-
Технические характеристики осциллографа цифрового запоминающего DHO1202:
Параметр Значение Полоса пропускания 200 МГц Режим дискретизации Реальное время Количество каналов 2 аналоговых + внешний запуск Максимальная скорость захвата осциллограмм 50000 осциллограмм в секунду (векторный режим);
1500000 осциллограмм в секунду (режим UltraAcquire)Время нарастания (50 Ом), тип ≤1,75 нс Регистрация Режим Обычный;
Пиковый детектор: 2 нс;
Усреднение (2, 4, 8, 16…65536 выборок);
Высокое разрешение (14 бит, 16 бит);
UltraAcquire (скорость захвата до 1500000 осциллограмм в секунду)Максимальная дискретизация (реальное время) 2 Гвыб/сек (1 Гвыб/сек - два канала) Глубина записи 50 М точек (25 М точек - два канала) - штатно;
100 М точек (50 М точек - два канала) - опция DHO1000-RLU-01Параметры вертикальной системы Связь по входу открытый, закрытый или земля Входной импеданс 1 MОм ±1% || 19 пФ ±3 пФ Учет ослабления пробников 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X Максимальное входное напряжение 300 Вскз CAT I, 400 Впик (DC + Vpeak) Вертикальное разрешение 12 бит Эффективное количество ENOB (типовое) 8 бит Вертикальное отклонение 500 мкВ/дел ~ 10 В/дел Диапазон смещения ± 1 В (500 мкВ/дел ~ 65 мВ/дел);
± 10 В (65 мВ/дел ~ 270 мВ/дел);
± 20 В (270 мВ/дел ~ 2,75 В/дел);
±100 В (2,75 мВ/дел ~ 10 В/дел )Динамический диапазон ±4 дел (12 бит) Ограничение полосы пропускания 20 МГц, полная полоса - выбирается для каждого канала Погрешность коэффициента усиления ±2% от полной шкалы Погрешность смещения <200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения;
≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещенияESD защита ±8 кВ (на входе BNC) Изоляция между каналами ≥100:1 Параметры горизонтальной системы Коэффициент развертки 2 нс/дел ~ 1000 с/дел Временное разрешение 400 пс Погрешность временной баз ±1,5 ppm ± 1 ppm/год Максимальная задержка Пред-запуск: -5 делений;
Пост-запуск: 1 с или 100 дел, что большеДиапазон коррекции смещения между каналами ≤2 нс Режимы Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор) Измерения Курсорные Количество курсоров 2 пары XY курсоров Режимы ручной (ΔY, ΔX, 1/ΔX);
отслеживания;
автоизмеренияИзмерения в X-Y режиме X = Канал 1, Y = Канал 2 Автоматические Количество автоизмерений 41 тип, 14 измерений может отображаться одновременно Источник аналоговые каналы (CH1, CH2), результат математической обработки (Math1, Math2) Диапазон измерения основное окно, растяжка Zoom Максимальное количество отображаемых на канал 33 типа Вертикальные Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS Горизонтальные Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate Другие Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) Статистика текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени Математические операции Количество отображаемых одновременно 4 Операции A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop Цветовая градация Поддерживается в математических операциях, в том числе БПФ БПФ (FFT) Максимальная длина 1 М точек Тип окна прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник Поиск пиков максимально 15 пиков Поиск и навигация Тип фронт, импульс Источник аналоговые каналы (CH1, CH2) Отображение таблица событий во внутренней или внешней памяти Кнопки навигации Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire Анализ осциллограмм Pass / Fail Источник аналоговые каналы (CH1, CH2) Запись Источник аналоговые каналы (CH1, CH2) Максимальное количество сегментов 500000 событий запуска Режим воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов Цветовая градация Источник аналоговые каналы (CH1, CH2) Темы температура, интенсивность Режим во всех режимах Система запуска Источник запуска аналоговые каналы (CH1, CH2), внешний запуск EXT TRIG, по сети Режим запуска Авто, обычный, одиночный Тип связи AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) Шумовая режекция Вкл / Выкл Блокировка уровня запуска 8 нс ~ 10 с Полоса запуска Внутренний аналоговая полоса осциллографа Внешний 200 МГц Чувствительность триггера Внутренний ≥50 мВ/дел: 0,5 делений
0,7 дел (с включенной шумовой режекцией)Внешний 200 мВп-п (DC ~ 100 МГц);
500 мВп-п (100 МГц ~ 200 МГц)Диапазон уровня запуска Внутренний ±5 делений от центра экрана Внешний ±5 В Сеть фиксировано 40% ~ 60% Внешний запуск EXT TRIG Входной импеданс 1 МОм±1%, BNC разъем Джиттер запуска (типовой) < 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала) Типы запуска Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I2C, SPI, CAN, LIN Запуск по фронту Тип фронта нарастающий, спадающий, нарастающий и спадающий Источник запуска аналоговые каналы (CH1, CH2), EXT, сеть AC Line Запуск по длительности импульса Условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =Источник запуска аналоговые каналы (CH1, CH2) Запуск по скорости нарастания Условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <> Источник запуска аналоговые каналы (CH1, CH2) Запуск по видеосигналу Система NTSC, PAL и SECAM Стандарт 480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz Источник запуска аналоговые каналы (CH1, CH2) Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт Источник запуска аналоговые каналы (CH1, CH2) Запуск по длительности события Установка H, L, X Условие запуска >, <, внутри интервала<>, вне интервала >< Источник запуска аналоговые каналы (CH1, CH2) Запуск по истечении времени (TimeOut) Тип фронта нарастающий, спадающий, нарастающий и спадающий Источник запуска аналоговые каналы (CH1, CH2) Запуск по ранту Условие прохождение через заданный уровень Источник запуска аналоговые каналы (CH1, CH2) Запуск по окну Тип фронта нарастающий, спадающий Позиция запуска вход, выход, время Источник запуска аналоговые каналы (CH1, CH2) Запуск по задержке Фронт нарастающий, спадающий Условие задержки >, <, внутри интервала<>, вне интервала >< Источник запуска аналоговые каналы (CH1, CH2) Запуск Установка / Удержание Фронт нарастающий, спадающий Установка времени аналоговые каналы (CH1, CH2) Запуск по N фронту Тип фронта нарастающий, спадающий Источник запуска аналоговые каналы (CH1, CH2) RS-232/UART запуск Условие запуска Start, Error, Check Error, Data Скорость до 20 Мбит/сек Источник запуска аналоговые каналы (CH1, CH2) I²C запуск Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, Address&Data Разрядность адреса 7 бит, 8 бит, 10 бит Источник запуска аналоговые каналы (CH1, CH2) SPI запуск Условие запуска CS, TimeOut Разрядность 4 бит ~ 32 бит Источник запуска аналоговые каналы (CH1, CH2) CAN запуск Условие запуска начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random Тип сигнала CAN_H, CAN_L, TX/RX, DIFF Скорость до 5 Мбит/сек Источник запуска аналоговые каналы (CH1, CH2) LIN запуск Условие запуска Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error Скорость до 20 Мбит/сек Источник запуска аналоговые каналы (CH1, CH2) Декодирование сигналов Типы шин Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN Параллельные шины Parallel Разрядность 4 бит Источник аналоговые каналы (CH1, CH2) RS-232/UART Разрядность TX/RX 5 бит ~ 9 бит Скорость до 20 Мбит/сек Четность Odd, Even, нет Стоповые биты 1 или 2 бита Источник аналоговые каналы (CH1, CH2) I²C Параметр Адрес (c или без бита R/W), данные, ACK Источник аналоговые каналы (CH1, CH2) SPI Параметр MISO/MOSI данные Тип CS, TimeOut Разрядность 4 бит ~ 32 бит Источник аналоговые каналы (CH1, CH2) CAN Параметр Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) Тип CAN_H, CAN_L, TX/RX, DIFF Скорость до 5 Мбит/сек Источник аналоговые каналы (CH1, CH2) LIN Протокол версия (1.X или 2.X) Параметр sync, ID, data, check sum Скорость до 20 Мбит/сек Источник аналоговые каналы (CH1, CH2) Цифровой вольтметр Источник аналоговые каналы (CH1, CH2) Функция измерения DC, AC+DC RMS, AC RMS Разрешение ACV / DCV: 4 бита Звуковой сигнал при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона Частотомер Общие параметры Источник аналоговые каналы (CH1, CH2) или внешний запуск EXT Разрешение 3 или 6 цифр, пользовательская Максимальная частота максимальная частота аналогового канала Функция измерения частота, период, счет импульсов Суммирование Источник 48-бит счетчика Фронт подсчет количества нарастающих фронтов Временная база внутренний источник опорной частоты Основные технические характеристики Дисплей Тип дисплея диагональ 10,1" , емкостной сенсорный мультитач Разрешение дисплея 1280 (по горизонтали) × 800 (по вертикали) точек Сетка 10 делений (по вертикали) x 8 делений (по горизонтали) Послесвечение выкл; от 100 мс до 10 с; бесконечно Яркость 256 уровней (ЖК HDMI) Процессор Тип процессора Cortex-A72, 1,8 ГГц, hexa-core Системная память 4 Гб RAM Операционная система Android Внутренняя энергонезависимая память 8 Гб Энергонезавсисмая память Формат сохранения настройки setup (*.stp) изображения image (*.png, *.bmp, *.tif, *.jpg) осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin) Опорные осциллограммы 10 осциллограмм Порты ввода/вывода USB 3.0 Hi-speed Host 2 на передней панели USB 3.0 Hi-speed Device 1 на задней панели LAN 1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C) WEB интерфейс поддержка VNC Web HDMI видеовыход 1 на задней панели (HDMI 1,4, A plug) Вход/выход опорного сигнала
10 MHz Reference Clock In/OutВход 1, BNC разъем на задней панели Параметры входного сигнала 50 Ом, амплитуда 130 мВпп ~ 4,1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm Выход 1, BNC разъем на задней панели Параметры выходного сигнала 50 Ом, 1,5 Впп синусоидальная форма Aux Output комбинированный выход Разъем BNC на задней панели:
Vo (H) ≥2,5 В (открытый контур) ≥1,0 В (50 Ом - GND);
Vo (L) ≤0,7 В (на нагрузке) ≤4 мА; ≤0,25 В (50 Ом - GND)Выход синхронизации
(Trig Out)Импульсный сигнал синхронизации Выход "Годен / Не годен" (Pass / Fail) Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс Выход компенсации пробника Частота меандр 1 кГц Амплитуда 0 ~ 3 Вп-п Питание Напряжение 100 ~ 240 Вэфф. AC, 50 ~ 60 Гц Потребляемая мощность <400 Вт Предохранитель 3,15 A, T тип, 250 В Массо-габаритные параметры Габаритные размеры (Ш×В×Г) 358,14×214,72×120,62 мм Размер в стойку 4U Вес 3,8 кг без упаковки;
5,37 кг с упаковкой -
Комплект поставки DHO1202
№ Наименование Количество 1 Осциллограф цифровой запоминающий DHO1202 1 2 Кабель питания 1 3 Кабель USB 1 4 Пассивный пробник 2 Дополнительная комплектация DHO1202
(Поставляется за отдельную плату)
№ Наименование 1 PHA0150 Дифференциальный пробник 2 PHA1150 Дифференциальный пробник 3 RP1006C Токовый пробник -
