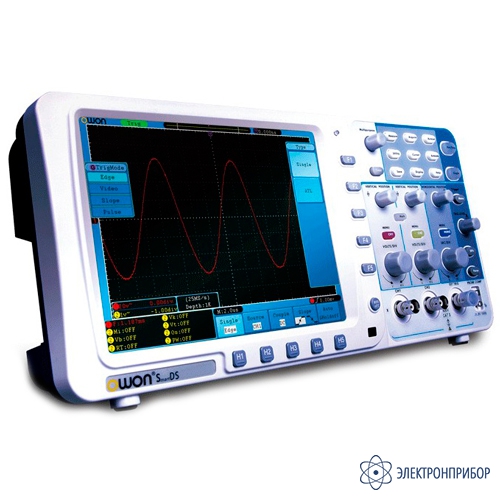

SDS7072 — осциллограф цифровой
Код товара: 73052-
-
Гарантия
24 месяца
-
Производитель
-
Артикул
242160
Описание осциллографа цифрового SDS7072:
Прибор SDS7072 — цифровой 2-х канальный осциллограф бюджетного ценового класса, с полосой пропускания до 100 МГц.
Осциллограф SDS7072 имеет максимальную длину записи в каждом канале равную 10М (10 миллионов) точкам. Частота дискретизации 500 Мвыб/сек при работе двух каналов одновременно. Максимальная дискретизация 1 Гвыб/сек — при работе одного канала.
Конструкцией осциллографа SDS7072 предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.
В приборе SDS7072 установлен цветной TFT-дисплеей высокого разрешения (800*600 пикселей) с диагональю 20 см.
Осциллограф SDS7072 обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».
Осциллограф SDS7072 способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.
Функционал осциллографа цифрового SDS7072:
Осциллограф SDS7072 способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.
Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
-
-
Технические характеристики осциллографа цифрового SDS7072:
Параметр Значение Полоса пропускания 70 МГц Количество каналов 2 аналоговых Дискретизация в реальном времени 1 ГГц (режим работы - 1 канал) Глубина памяти 10M точек Разрешение АЦП 8 бит Чувствительность осциллографа 2 мВ/дел - 10 В/дел Сохранение во внутреннюю память 15 осциллограмм (запись/чтение) Сбор данных выборка, пиковый детектор, усреднение Синхронизация по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов Типы развертки авто, норм, однократный Дополнительный внешний вход синхронизации (External) есть Интерполяция sin(x)/x есть Режим растяжки окна (ZOOM) есть Автоматические измерения 20 параметров Частотомер встроенный Курсорные измерения (ΔU, Δt) есть Математические функции сложение, вычитание, умножение, деление, FFT Дисплей цветной TFT 800×600, диагональ 20 см Интерфейсы USB (сохранение данных на внешний flash-носитель) Габариты 340×155×70 мм Масса 1,82 кг Батарейное питание опция -
Комплект поставки SDS7072
№ Наименование Количество 1 Осциллограф цифровой SDS5052EV 1 2 Пассивный пробник-щуп 2 3 Компакт-диск (программа обмена данными) 1 4 Шнур электропитания 1 5 Кабель USB 1 6 Руководство по эксплуатации 1 -
