GDS 7912 G, GDS7912G

Осциллографы лабораторные

GDS-7912G — осциллограф цифровой

Код товара: 82918

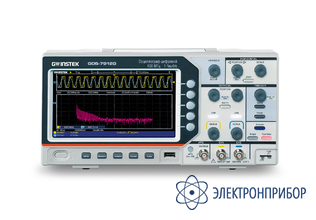

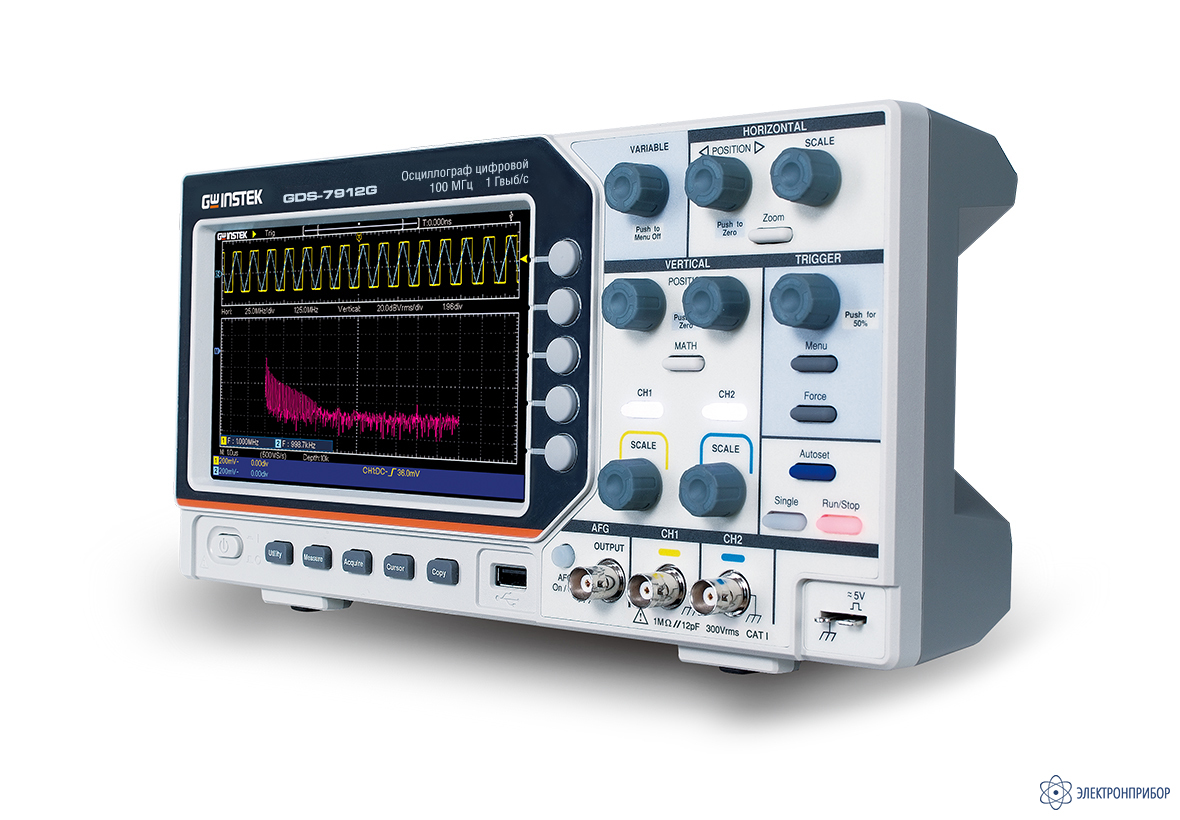

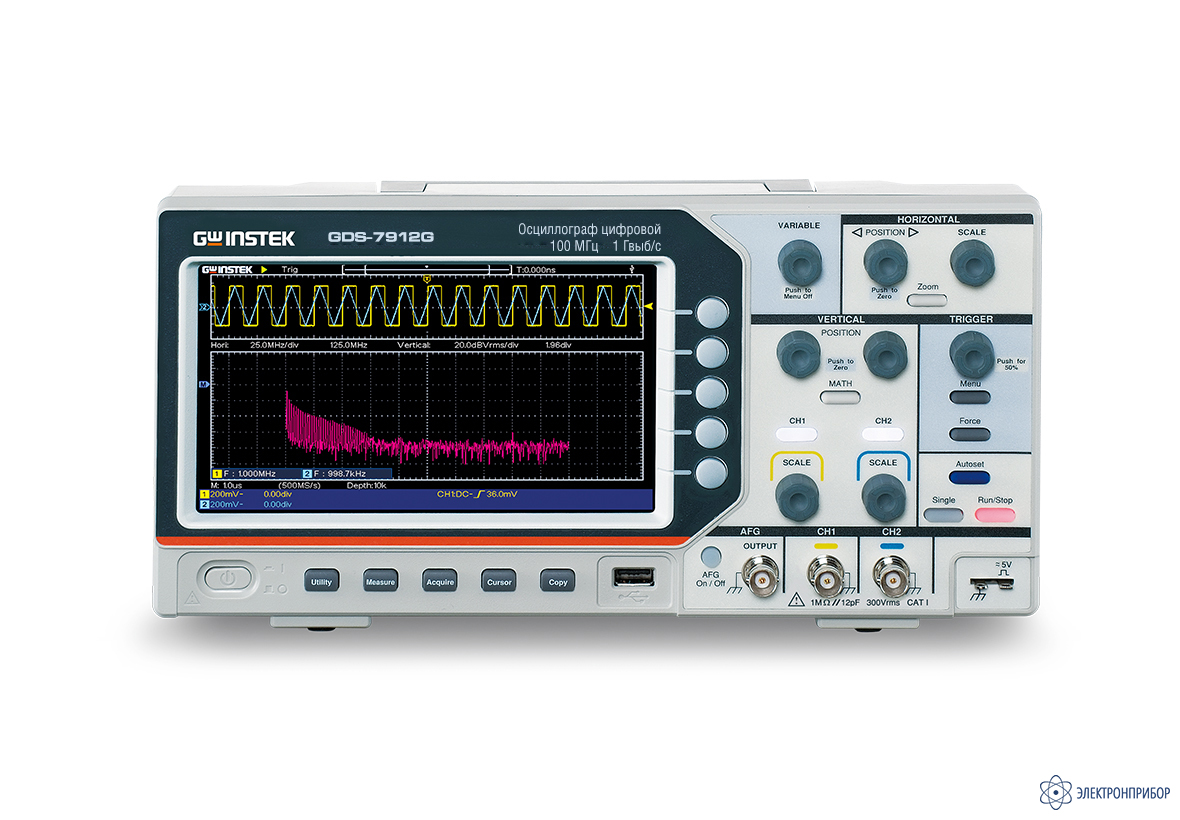

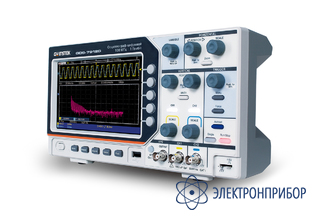

  • Осциллограф цифровой GDS-7912G Осциллограф цифровой GDS-7912G Осциллограф цифровой GDS-7912G

    Описание осциллографа цифрового GDS-7912G:

    • количество каналов 2;
    • полоса пропускания: 100 МГц;
    • максимальная частота дискретизации: 1 ГГц / кан (длина сбора данных1К);
    • объем памяти: 20 МБ на канал;
    • бор данных: выборка, пиковый детектор, усреднение, Sin X/x;
    • 30 видов автоматических измерений параметров, курсорные измерения;
    • функция автоустановки параметров развертки, запуска;
    • функции математики: +, -, ×, ÷;
    • частотный анализ (БПФ): на участке 2048 точек (БПФ с.к.з./ БПФ дБ);
    • режимы растяжки окна / ZOOM, самописец и XY;
    • внутренняя память: 16 осциллограмм, 8 профилей настроек;
    • интерфейсы: USB 2.0 для управления и сохранения данных;
    • цветной TFT-дисплей (17,8 см).

  • Технические характеристики осциллографа цифрового GDS-7912G:

    Параметр GDS-7912 GDS-7912G
    Канал вертикального отклонения
    Число каналов 2
    Полоса пропускания (-3 дБ) 0…100 МГц
    Ограничение полосы пропускания 20 МГц
    Коэффициент отклонения (Коткл.) 2 мВ/дел…10 В/дел
    Погрешность установки Коткл. ± 3 %
    Диапазон установки смещения ± 1 В (2 мВ/дел -100 мВ/дел); ± 60 В (200 мВ – 10 В/дел)
    Время нарастания ≤ 3,5 нс
    Входной импеданс 1 МОм (± 2 %) / 12 пФ
    Максимальное входное напряжение 300 Вскз, Кат I
    Математика +, -, х; ÷, БПФ на участке 2048 точек (дБ или мВ с.к.з)
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 2 нс/дел…10 с/дел (шаг 1-2-5), самописец 100 мс/дел – 1000 с/дел
    Погрешность установки Кразв. ± 0,01 %
    Режимы работы основной, задержанный (2 нс…1000 с), ZOOM окна, самописец, X-Y
    Синхронизация
    Источники синхросигнала любой из каналов
    Режимы запуска развертки автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (15 дел.) и послезапуск (500,000 дел),, попеременно (ALT); по фронту (rising/ falling edge)
    Связь входа связь АС, связь DC
    Чувствительность синхронизации 1 дел
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит
    Частота дискретизации 1 ГГц / канал*
    Интерполяция SinX/x
    Длина записи 20 МБ/канал
    Режимы работы выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.
    Курсорные изменения
    Функции ΔU; ΔT; 1/ΔT
    Автоматические измерения
    Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
    Функции по горизонтали f; T; t нарастания; t среза; +τ -τ; коэффициент заполнения (%), фаза, площадь, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt
    Измерение задержки Delay A→B (Rising), Delay A→B (Falling)
    Генератор функциональный
    Формы сигналов - Синус, прямоугольник, треугольник, импульс + 16 произвольных форм/Arb
    Частотный диапазон - 0,1 Гц - 25 МГц (Синус)
    0,1 Гц - 5 МГц (Прямоуг./ Импульс)
    0,1 Гц – 1 МГц (Треуг.)
    Выходной уровень - 50 мВпик-пик ~ 3 Впик-пик (50 Ом)
    Погрешность установки
    Частота амплитуды    		 - ±5*10-5
    ± (1%*Уст.+ 1 мВп-п)
    Постоянное смещение - ± (3 В - амплитуда Vp-p/2 )
    Импеданс выхода - HiZ / 50 Ом
    Дополнительные возможности
    Интерфейс USB (2)
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X-Y Х – кан 1, Y – кан 2 ; разность фаз < 3° до 100 кГц
    Внутренняя память запись/считывание: 16 осциллограмм; 8 профилей настроек
    Общие характеристики
    ЖК-дисплей цветной (TFT), диагональ 17,8 см, 8 × 15 делений (разрешение 800 х 480)
    Напряжение питания 100…240 В, 48…63 Гц (автовыбор), потребление 16 ВА
    Габариты, масса 301 × 152 × 70 мм, 1,1 кг
    Примечание: * - при длине регистрации и записи данных 1К точек.

  • Комплект поставки GDS-7912G

    № Наименование Количество
    1 Осциллограф цифровой GDS-7912G 1
