С7324, С7 324

Осциллографы лабораторные

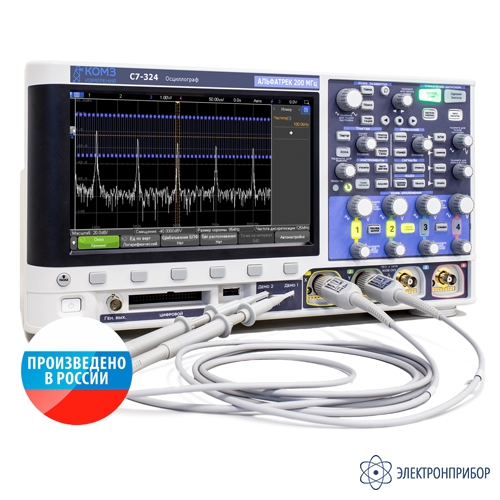

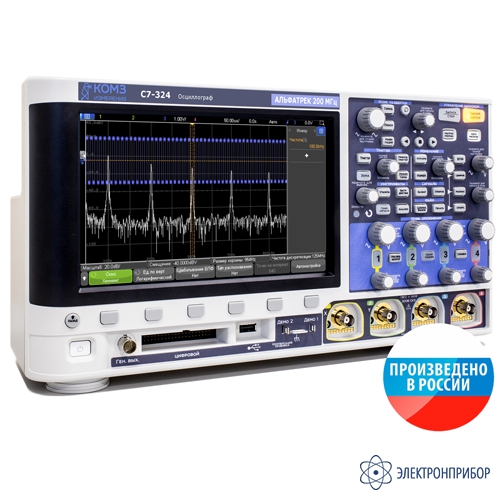

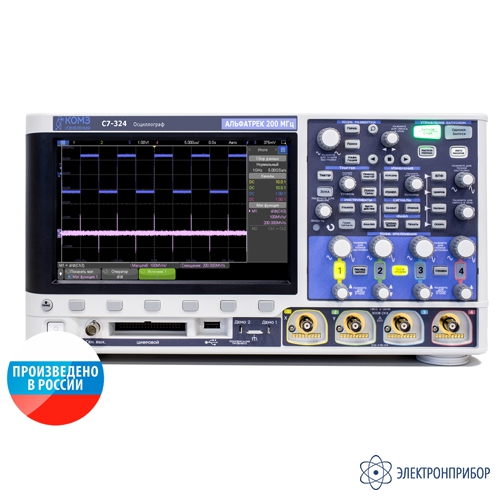

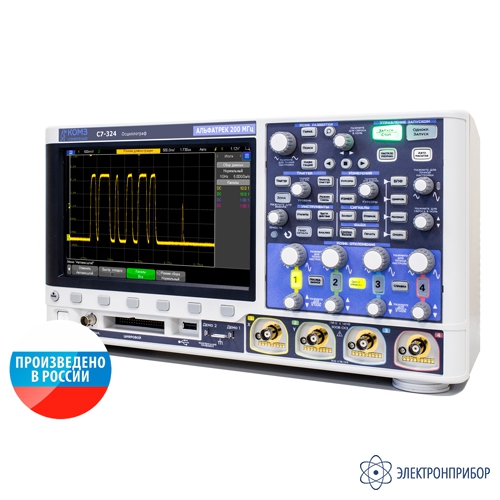

С7-324 — осциллограф четырехканальный 200 МГц

Код товара: 52805
  • 74565-19

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      74565-19 до 01.04.2024

    • Производитель

      КОМЗ-ИЗМЕРЕНИЯ, Россия

    Сертификаты

    Описание осциллографа четырехканального 200 МГц С7-324:

    Осциллограф С7-324 содержит современные технологические разработки. С7-324 оснащен емкостным сенсорным экраном, а графический интерфейс пользователя адаптирован для сенсорного управления. Уникальный запуск касанием по зоне в сочетании с высокой скоростью обновления в 1 млн. осциллограмм/с, придает уверенность в том, что все детали сигнала будут зарегистрированы, а любые дефекты обнаружены. Дополнительные возможности для анализа помогут быстро разобраться в самых сложных проблемах.

    Осциллограф С7-324 еще раз переопределяет то, что вы можете ожидать от осциллографа общего назначения, предоставляя все необходимые характеристики и возможности, чтобы быстрее получить представление об измерениях.

    Особенности осциллографа четырехканального 200 МГц С7-324:

    • 8,5-дюймовый емкостный сенсорный экран;
    • Разработан для сенсорного интерфейса;
    • Самая быстрая в отрасли скорость обновления осциллограмм;
    • Эксклюзивная функция запуска по зоне;
    • Широкий выбор декодеров последовательных шин;
    • Интеграция инструментов 6-в-1:
      - Осцилограф;
      - Анализатор частотных характеристик;
      - Одноканальный генератор сигналов стандартной / произвольной формы с диапазоном частот 20 МГц (опция);
      - Аппаратный анализатор протоколов последовательных шин (опции);
      - 3-разрядный цифровой вольтметр;
      - 8-разрядный частотомер и сумматор;
    • Временная / частотная корреляция.

  • Технические характеристики осциллографа четырехканального 200 МГц С7-324:

    Параметр Значение
    Полоса пропускания (-3 дБ) 200 Мгц
    Время нарастания/спада ПХ (10-90%) ≤ 1,75 нс
    Входные аналоговые каналы 4
    Максимальная частота дискретизации 5 Гвыб/с в режиме чередования (половина каналов); 2,5 Гвыб/с (все каналы)
    Максимальная глубина памяти 4 Мвыб и режим сегментированной памяти в стандартной комплектации
    Дисплей Емкостный сенсорный дисплей, управление жестами, 8,5'' (21,6 см); разрешение 800x480, 64 уровня яркости
    Максимальная скорость обновления > 1000000 осциллограмм/с
    Разрешение по вертикали 8 бит (до 12 бит с усреднением)
    Коэффициенты отклонения От 1 Мв/дел до 5 Мв/дел (1 МОм и 50 Ом)
    Встроенные измерительные приборы Осциллограф, генератор сигналов стандартной/произвольной формы, анализатор протоколов (опции аппаратного запуска по сигналам и декодирования протоколов последовательных шин), встроенный трехразрядный вольтметр и встроенный восьмиразрядный частотомер
    Ограничение полосы пропускания Приблизительно 20 МГц (по выбору)
    Максимальное входное напряжение С пробником 10:1:300 В (СК3), 400 В (пик.), динамическое напряжение: 1,6 кВ (пик.)
    Входной импеданс 1 Мом ± 1% (14 пФ) или 50 ом ± 1,5% (по выбору)
    Коэффициенты развертки От 2 нс/дел до 50 с/дел
    Погрешность временной шкалы 1,6 x 10-6 + фактор старения (0,5 x 10-6 / за первый год)
    Виды запуска По перепаду, двум последовадовательным перепадам, длительности импульса, кодовому слову, по любому из выбранных перепадов, нарушению времени нарастания/спада, N-му перепаду пакета, вырожденному импульсу, нарушению времени установления/удержания, видеосигналну, видеосигналам стандартов телевидения высокой четкости HDTV, сигналам шин ARINC 429, CAN, FlexRay, I2C, I2S, LIN, MIL-STD 1553, SPI, UART/RS-232/422/485, функция запуска касанием по зоне, сигналам шин USB, CAN-fD/CAN-dbc, SENT, CXPI, Manchester b NRZ; ПО для тестирования устройств с беспроводным интерфейсом NFC и запуск по протоколу NFC
    Общие характеристики
    Интерфейсы ввода-вывода Порт устройства USB (1 шт.), хост-порт USB (2 шт.);
    опции: GPIB,LAN,VGA
    Габаритные размеры (Ш х В х Г) 38,1 см х 20,4 см х 14,2 см
    Масса 4 кг

  • Комплект поставки С7-324

    № Наименование Количество
    1 Осциллограф четырехканальный 200 МГц С7-324 1
    2 Пассивный пробник, 500 МГц, 10:1 4
    3 Кабель питания 1
    4 Компакт-диск с руководством пользователя 1
    5 Свидетельство о поверке 1
