GDS-71202B — осциллограф

Код товара: 55625
  • 2-3 дня

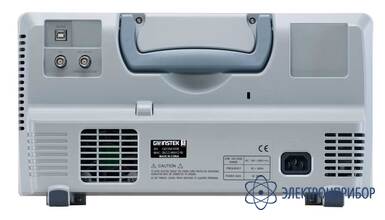

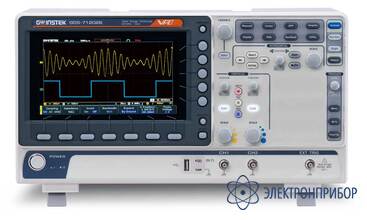

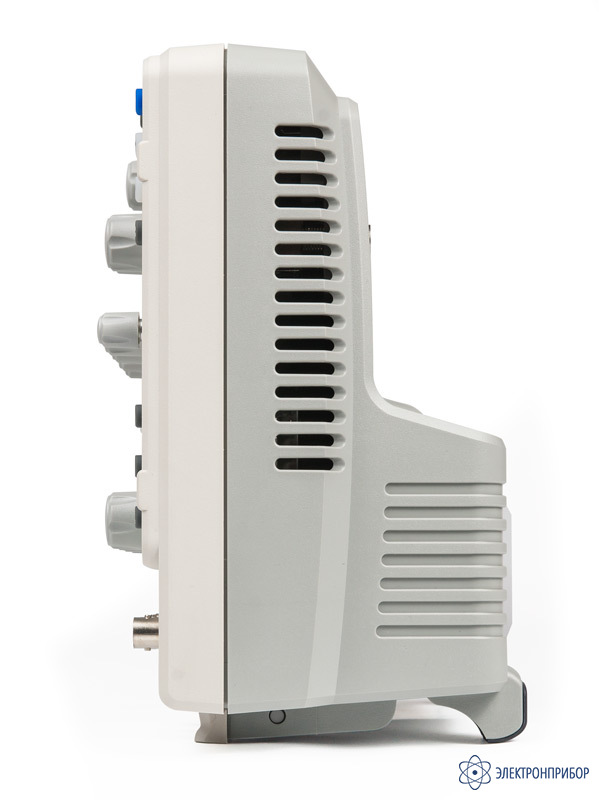

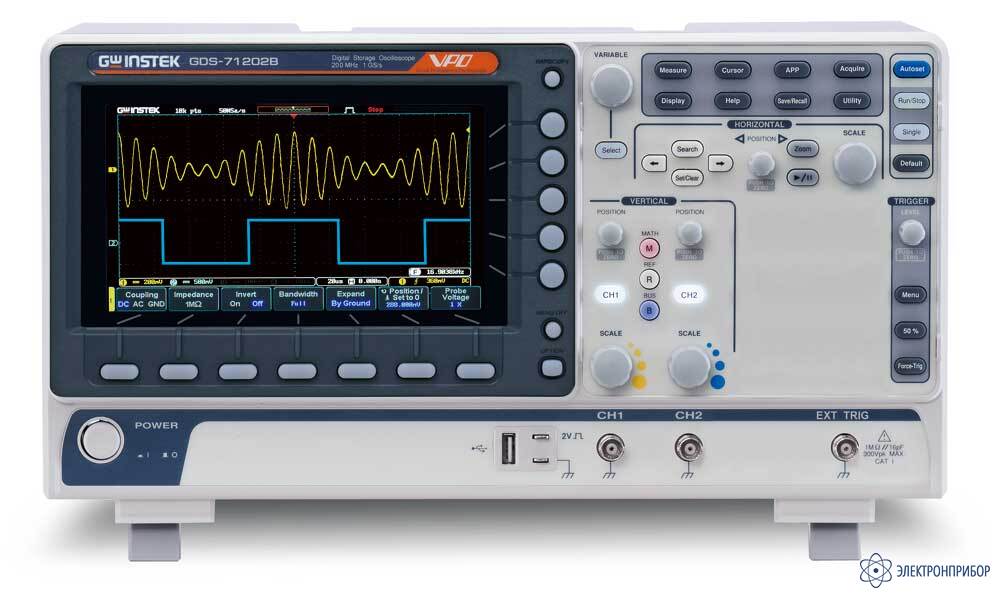

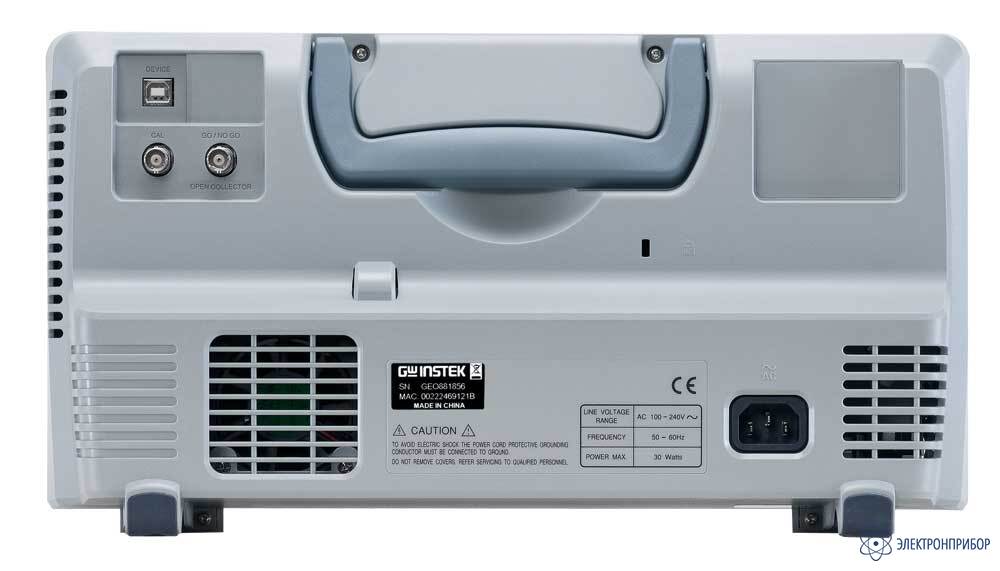

    Осциллограф GDS-71202B Осциллограф GDS-71202B Осциллограф GDS-71202B

    Особенности осциллографа GDS-71202B:

    • количество каналов: 2;
    • полоса пропускания: 200 МГц;
    • максимальная частота дискретизации: 1 ГГц (при объединении);
    • объем памяти: 10 МБ на канал;
    • технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с);
    • сбор данных: выборка, пик. детектор, усреднение, интерполяция Sin X/x;
    • 36 видов автоматических измерений параметров, курсорные измерения;
    • режим автоизмерения временных задержек (8 параметров);
    • функция автоустановки параметров развертки, запуска;
    • функции математики: +, -, х, ÷, встроенный редактор формул;
    • частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ);
    • режимы: растяжка окна (ZOOM), самописец и XY, «Годен/ Не годен»;
    • дополнительные программные приложения: вольтметр, цифровые фильтры, регистратор;
    • внутренняя память: 24 осциллограммы, 20 профилей настроек;
    • синхронизация и декодирование сигналов I2C, UART, CAN, LIN;
    • интерфейсы: USB 2.0 для управления и сохранения данных;
    • цветной WVGA TFT-дисплей (17,8 см);
    • опции: высоковольтные диф. (3 мод.) и токовые пробники (5 мод.).

  • Технические характеристики осциллографа GDS-71202B:

    Параметр Значение
    Канал вертикального отклонения
    Число каналов 2
    Полоса пропускания (-3 дБ) 0…200 МГц
    Ограничение полосы пропускания 20 МГц
    Коэффициент отклонения (Коткл) 1 мВ/дел…10 В/дел
    Погрешность установки (Коткл) ± 3 %
    Диапазон установки смещения ± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел)
    Время нарастания ≤1,75 нс
    Входной импеданс 1 МОм (± 2 %) / 14 пФ
    Максимальное входное напряжение 300 В (DC+AС пик), Кат I
    Математика +, -, х; ÷, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв) 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
    Погрешность установки Кразв ± 0,005 %
    Режимы работы Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y
    Синхронизация
    Источники синхросигнала Любой из каналов, внешний*, сеть
    *внешний запуск доступен только при активации одного аналогового канала
    Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), предзапуск (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (4 нс…10 с), по событию (1…65535), попеременно (ALT); по скорости нарастания и спада
    Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
    Чувствительность синхронизации 1 дел
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит
    Частота дискретизации 1 канал: 1 ГГц;
    2 канала – 500 МГц/канал
    Интерполяция SinX/x
    Длина записи 10 МБ/ канал
    Режимы работы Выборка, пиковый детектор (> 2 нс); усреднение (2…256), накопление (16 мс…4с), однократный сбор данных.
    Измерение
    Курсорные измерения ΔU; ΔT; 1/ΔT
    Частотомер 6 разрядов, (диапазон измерений 2 Гц…200 МГц)
    Автоматические измерения
    Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
    Функции по горизонтали f; T; t нарастания; t среза; +τ; -τ; коэффициент заполнения (%), фаза
    Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Дополнительные возможности
    Интерфейс USB (2-host/ device)
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Технология VPO Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 осц./сек
    Режим X-Y Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц
    Внутренняя память Запись/считывание: 24 осциллограммы; 20 профилей настройки
    Функция теста по маске Дополнительный контроль (Годен/ Не годен): вых 5 В/ 10мА (вых. коннектор BNC- тип)
    Общие данные
    ЖК-дисплей Цветной (TFT) WVGA, диагональ 17,8 см, 8х10 дел (разрешение 800 х 480)
    Напряжение питания 100…240 В, 48…63 Гц (автовыбор)
    Габариты, масса 384×208×127 мм, 2,8 кг

  • Комплект поставки GDS-71202B

    № Наименование Количество
    1 Осциллограф GDS-71202B 1
    2 Шнур питания 1
    3 Пробник GTP-200B-4 2
    4 Инструкция по эксплуатации на CD 1
