Осциллографы лабораторные

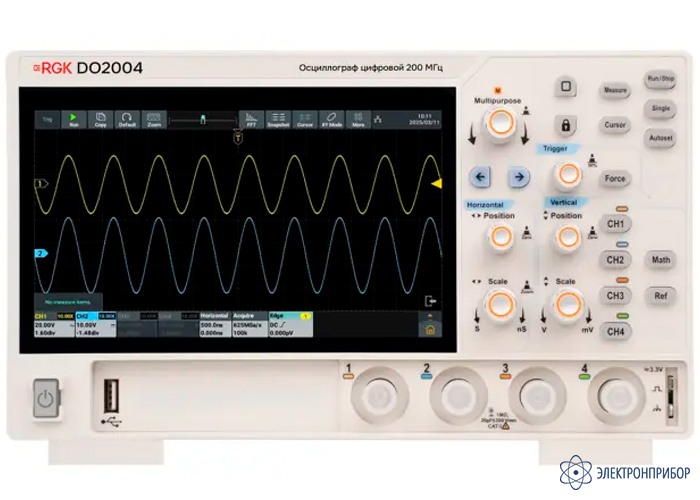

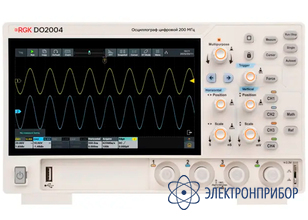

RGK DO2004 цифровой осциллограф

Код товара: 86192
  • 2-2 дня
    98021-26

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      98021-26 до 19.03.2031

    • Производитель

      RGK, Китай

    • Артикул

      727526

    Сертификаты

    Назначение цифрового осциллографа RGK DO2004:

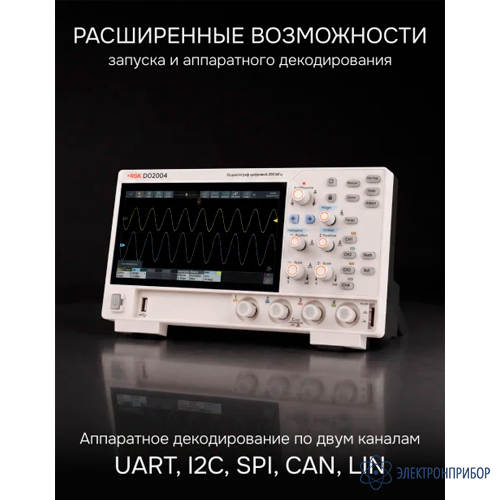

    Осциллограф RGK DO2004 представляет собой компактный настольный прибор на ОС Android с полосой пропускания 200 МГц и максимальной частотой дискретизации 1,25 Гвыб/с. Оборудованный 7-дюймовым дисплеем с разрешением 1024 x 600 пикселей и 4 аналоговыми каналами, он обеспечивает глубину записи сигналов до 50M при скорости захвата до 700 000 осц/с, с задействованным режимом сегментации, позволяя исследовать динамичные процессы большой длительности. Данная модель реализует 43 вида автоматических измерений, оснащается встроенным частотомером и вольтметром, и поддерживает режимы БПФ и 2-канального декодирования последовательных шин.

    Особенности цифрового осциллографа RGK DO2004:

    • 12-битный АЦП обеспечивает высокую детализацию получаемых осциллограмм, благодаря чему цифровой осциллограф способен фиксировать низкоамплитудные компоненты сложных сигналов, что повышает эффективность диагностики и отладки электронных устройств и цифрового оборудования;
    • сенсорный интерфейс поддерживает традиционные «смартфонные» жесты, что упрощает работу с прибором; для тонких регулировок служат поворотные верньеры на кнопочной панели с аналогичной функциональностью, как у аналоговых приборов;
    • встроенные приложения позволяют производить захват изображения и видеозапись с экрана, просматривать сохраненные данные, выполнять расчеты, управлять файлами, использовать почтовый клиент, браузер, веб-сервисы и так далее, расширяя базовые возможности устройства.

    Описание цифрового осциллографа RGK DO2004:

    Поддерживая веб-управление и работу с командами SCPI, осциллограф RGK DO2004 может использоваться в составе автоматизированных испытательных стендов, с подключением к ПК через порты LAN либо USB. Для реализации функций допускового тестирования однотипных устройств или серийной продукции предусмотрен выход Trig Out, через который выдается сигнал "годен" либо "негоден" на внешнее оборудование. Наличие HDMI канала дает возможность подключать крупноразмерный дисплей либо проектор. Интерфейс USB-хост позволяет задействовать не только съемный накопитель, но и компьютерную мышь, клавиатуру либо беспроводный адаптер для дистанционного доступа к сетевым ресурсам.

    Благодаря использованию внешнего источника питания постоянного тока, осциллограф RGK DO2004 обладает уменьшенными массогабаритными характеристиками. Поддерживается возможность работы от повербанка с выходом USB-C, соответствующего протоколу Power Delivery. При этом реализуется метод измерений с "плавающим" потенциалом, с гальванической развязкой от сети, что повышает безопасность тестирования силового оборудования под напряжением.

  • Технические характеристики цифрового осциллографа RGK DO2004:

    Параметр Значение
    Количество каналов 4
    Полоса пропускания 200 МГц
    Частота дискретизации 1,25 Гвыб/с
    Вертикальное разрешение 12 бит
    Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 от 500 до 10 мкВ/дел
    Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ 3%, 2%, 1,5%
    Время нарастания переходной характеристики каждого из каналов для модификаций 1,75 нс
    Пределы допускаемой относительной погрешности частоты опорного генератора ±2,5·10-5
    Напряжение постоянного тока 12 В
    Напряжение переменного тока 200 ± 240 В
    Частота переменного тока от 50 до 60 Гц
    Потребляемая мощность 48 Вт
    Температура окружающей среды от 0°C до 40°C
    Относительная влажность 90%
    Размеры 260 x 160 x 78 мм
    Вес 1,5 кг

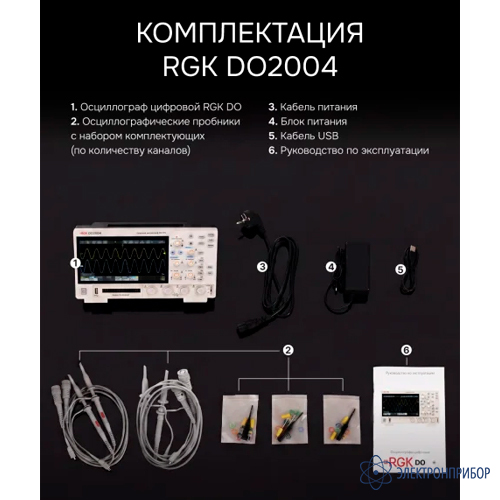

  • Комплект поставки RGK DO2004

    № Наименование Количество
    1 Цифровой осциллограф RGK DO2004 1
    2 Комплект измерительных щупов 1
    3 Сетевой адаптер 1
    4 Кабель USB 1
    5 Руководство по эксплуатации 1
