XD S3104AE, XDS-3104AE, XDS 3104 AE

Осциллографы лабораторные

XDS3104AE — осциллограф цифровой

Код товара: 74295

    • Гарантия

      36 месяцев

    • Производитель

      OWON, Китай

    • Артикул

      241613

    Описание осциллографа цифрового XDS3104AE:

    XDS3104AE ("A" - сокращение от "Advantage"; "E" - сокращение от "Econom") - еще одно интересное аппаратное решение, которое позволяет заказчику бюджетного решения воспользоваться возможностями более совершенного прибора.

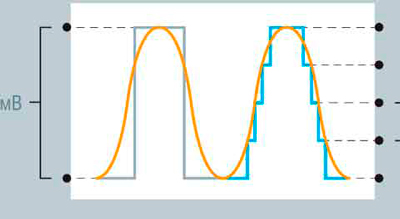

    В данном исполнении в конструкции эконом-варианта осциллографа XDS3104AE используется более мощный 14-ти битный АЦП, что позволяет более точно восстановить на экране форму сигнала. На приведенном рисунке это видно более наглядно.

    Таким образом, аппаратное исполнение осциллографа XDS3104AE занимает волне достойное место в линейке моделей многофункциональных, бюджетных, 4-х канальных, цифровых осциллографов с полосой пропускания до 100 МГц.

    Большинство значений важнейших технических параметров прибора XDS3104AE совпадает с базовым устройством XDS3104AE.

    Прибор XDS3104AE относится к классу многофункциональных осциллографов и предлагает пользователю измерительные возможности следующих устройств:

    • цифровой запоминающий осциллограф с полосой до 100 МГц;
    • частотомер;
    • цифровой мультиметр;
    • анализатор сигналов цифровых протоколов: RS-232, I2C, SPI (опция), CAN (опция).

    Осциллограф XDS3104AE обладает большой глубиной памяти, ультра широким динамическим диапазоном, значительным по величине коэффициентом захвата сигнала и всевозможными функциями запуска.

  • Технические характеристики осциллографа цифрового XDS3104AE:

    Параметр Значение
    Каналы 4 аналоговых + порт EXT для внешнего запуска
    Полоса пропускания 100 МГц
    АЦП 14 бит
    Частота дискретизации максимальная 1  Гвыб/с
    Скорость захвата 45000 сигналов/с (в модели XDS3104 - 70 000 сигн/с)
    Глубина памяти максимальная 40 М точек
    Коэффициент горизонт развертки 2 нс/дел ~ 1000 с/дел ( в модели XDS3104 - 1 нс/дел ~ 1000 с/дел)
    Функция записи в реальном времени есть
    Функция воспроизведения есть
    Функция непрерывной записи есть
    Функция анализа есть
    Низкий уровень шума есть
    Диапазон коэффициента вертикального отклонения 1 мВ/дел...10 В/дел
    Батарейное питание опция
    Отображение сигнала 256 уровней яркости
    Дисплей 8-ми дюймовый ЖК цветной дисплей c разрешением 800 x 600
    Возможность автоматической настройки отображения осциллограммы сигнала (Auto) есть
    До 16 видов запуска, включая запуск по различным протоколам есть
    Автоматическое измерение 28 параметров сигнала, присутствует функция статистики измерений есть
    Функция осуществления различных математических операций с сигналами есть
    Порты в стандартной комплектации USB Device, USB Host, LAN
    Поддержка USB-накопителей и PictBridge-совместимых принтеров есть
    Поддержка системы команд дистанционного управления SCPI и LabVIEW есть

  • Комплект поставки XDS3104AE

    № Наименование Количество
    1 Осциллограф цифровой XDS3104AE 1
