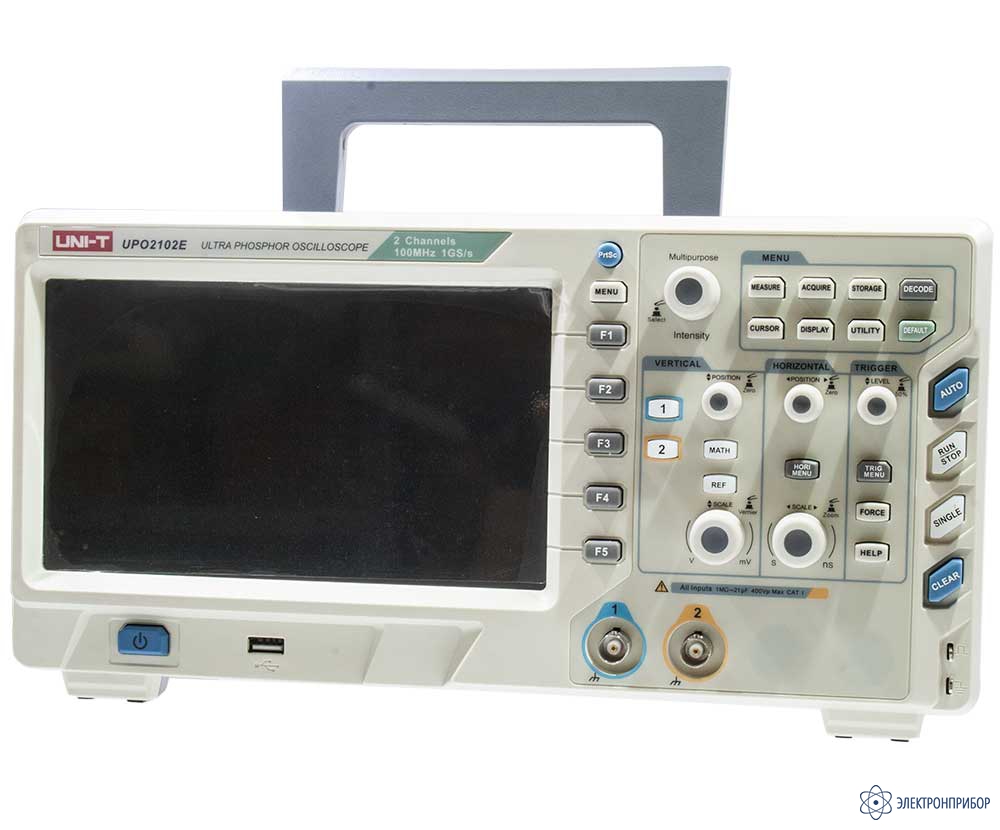

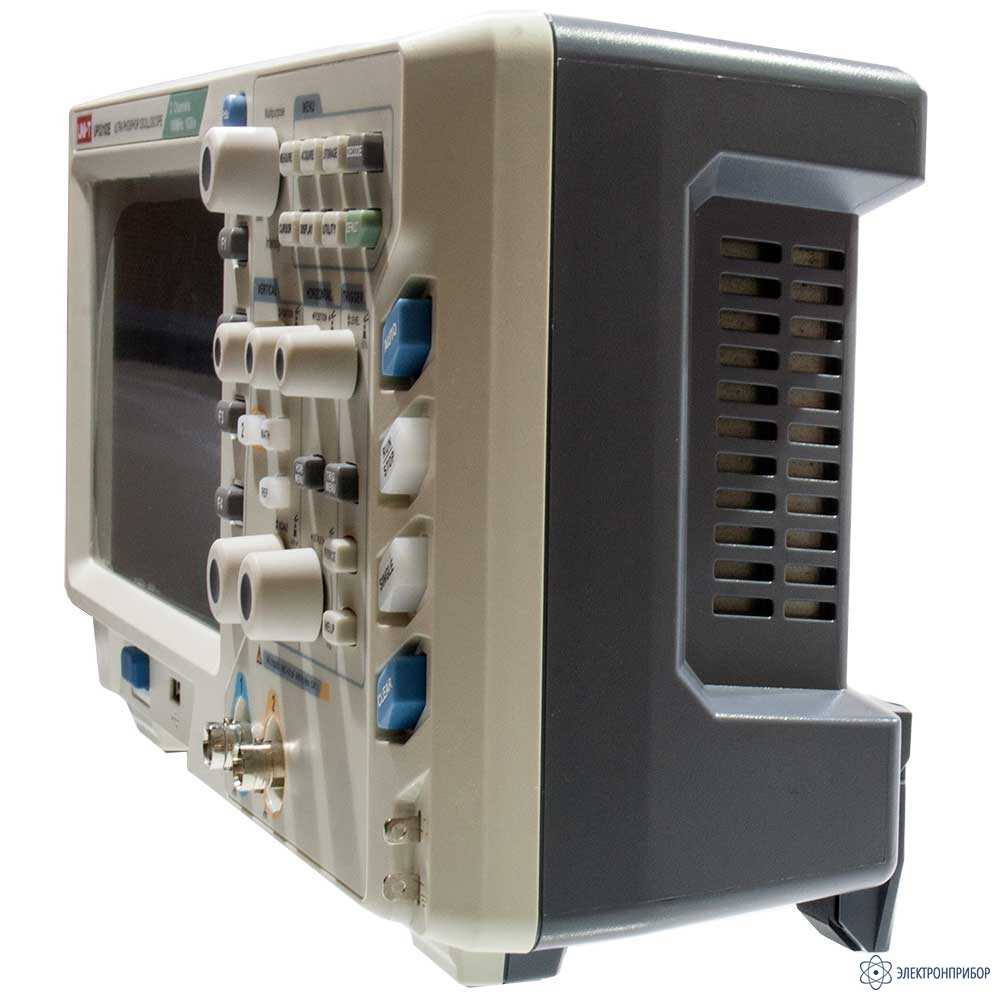

UNI-T UPO2102E — осциллограф цифровой

Код товара: 72197
    • Гарантия

      6 месяцев

    • Производитель

      UNI-T, Китай

    • Артикул

      UPO2102E

    Описание осциллографа цифрового UNI-T UPO2102E:

    UNI-T UPO2102E - двухканальный цифровой осциллограф производства компании UNI-T. Осциллограф обладает полосой 100 МГц, большой скоростью выборки 1.0 ГВ/с, и памятью 56 M точек.

    Отличительной чертой осциллографа модели UNI-T UPO2102E является то, что он реализован по новой технологии, гарантируя высочайшую скорость захвата осциллограмм – 83 тыс. осциллограмм./сек.. Столь высокая скорость захвата значительно увеличивает вероятность захвата единичных, редкоповторяющихся сигналов, а 256-уровневая градация послесвечения обеспечивает визуальный анализ частоты повторения форм осциллограмм.

    UNI-T UPO2102E  обеспечивает  захват осциллограмм благодаря мощной и системе синхронизации сложных сигналов, используя логические построения, а так же запуск и декодирование сигналов RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay.

    Осциллограф осуществляет запись истории сигналов  во внутренюю память  (65 000 кадров) для выполнения последующего запуска и анализа. последовательный запуск позволяют захватывать, сохранять и анализировать расширенные записи сигналов. Математический анализ объединяет математические функции и операнды, статистический анализ, Быстрое преобразование Фурье (FFT).

    Для решения задач промышленного тестирования по маске, реализована быстродействующая функция Pass/Fail.

    Осциллограф UNI-T UPO2102E оснащён большим цветным дисплеем с разрешением 800х480 точек, диагональю 8 дюймов.

    Осциллограф UNI-T UPO2102E оснащен интерфейсами USB Host (для подключения внешнего накопителя, клавиатуры или мышки) и USB Device (для удалённого управления осциллографом с ПК).

    Особенности осциллографа цифрового UNI-T UPO2102E:

    • Полоса пропускания количество каналов: 100 МГц, 2 канала;
    • Скорость выборки: 1.0 ГВ/с (в реальном масштабе времени);
    • Большой объем памяти: 56 Мб;
    • Захват сигналов на шинах: RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay;
    • Встроенный генератор произвольных форм сигналов;
    • Яркий цветной дисплей 8" TFT WVGA разрешение: 800 х 480 точек.
  • Технические характеристики осциллографа цифрового UNI-T UPO2102E:

    Параметр Значение
    Полоса пропускания 2 x 100 МГц
    Скорость выборки осциллографа 1.0 ГВ/с (один канал), 0.5 ГВ/с (два канала)
    Глубина памяти 56 Мб
    Скорость захвата осциллограмм 83,000 осциллограмм/сек
    Временная база (осциллограф) 5 нс/дел – 50 с/дел
    Временная база (логический анализатор) 5 нс/дел – 40с/дел
    Входной импеданс осциллографа 1MΩ±1% / 20pF±3pF
    Входной импеданс логического анализатора 101 kΩ±1% / 9pF±1pF
    Усиление 1 мВ/дел – 20 В/дел (1 MΩ)
    Погрешность усиления по постоянному току до 5мВ: ±3%, более 5мВ: ±2%
    Запись осциллограмм 65,000 кадров
    Режимы захвата Edge, Runt, Window, Nth Edge, Delay, Overtime, Duration, Setup/Hold, Pulse Width, Slop, Video, Code; RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
    Захват и декодирование RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
    Математические операнды A+B, A-B, A×B, A/B, FFT, расширенный функционал редактирования и логические операнды
    Автоматические измерение Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, RiseDelay, FallDelay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase, 34 parameters in totaldigital channel: Freq, Period, +Width, -Width, +Duty, -Duty, RiseDelay A→B,FallDelay A→B, Phase A→B, Phase B→A
    Статистический анализ Average, Max, Min, standard deviation and number of measurements
    Разрядность частотомера 6 разрядов

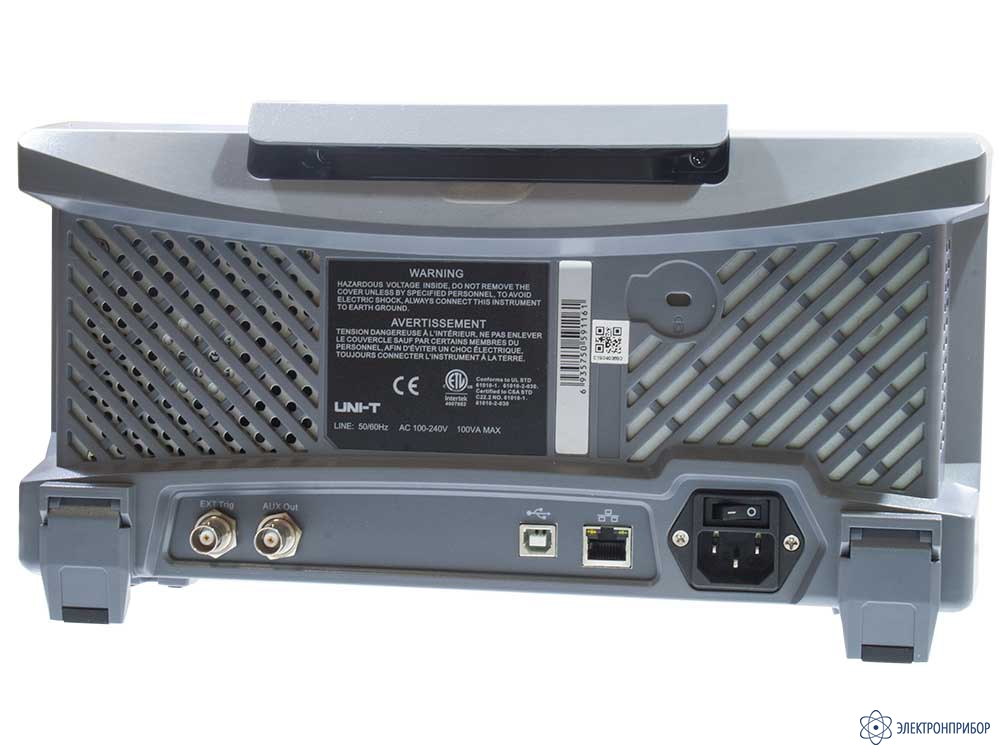

    Стандартные интерфейсы USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail), VGA
    Мощность 100V-240V ACrms, 50Hz/60Hz
    Дисплей 8-inch TFT LCD, WVGA (800 x 480)
    Масса 3,5 кг
    Габариты 336 x 164 x 108 мм

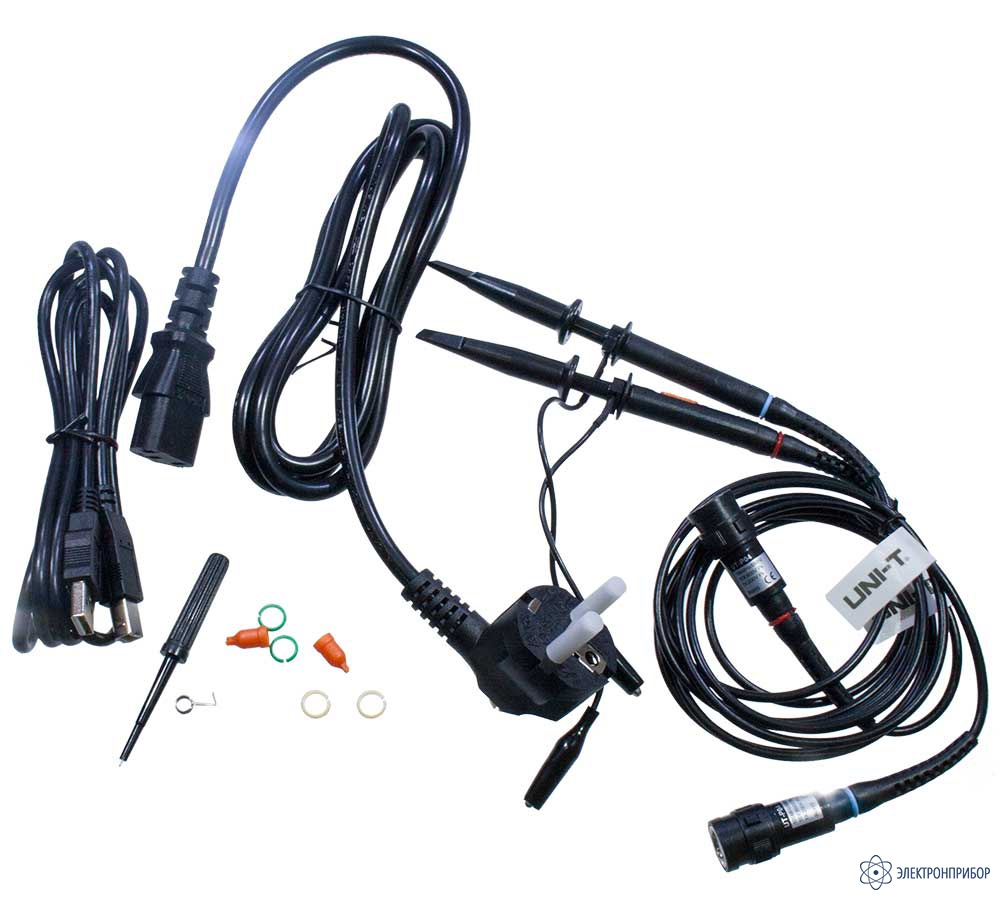

  • Комплект поставки UNI-T UPO2102E

    Наименование Количество
    1 Цифровой осциллограф UNI-T UPO2102E 1
    2 Пробник осциллографический с делителем 2
    3 Кабель питания 1
    4 Кабель USB 1
    5 Программное обеспечение, руководство пользователя, CD-Disk 1
