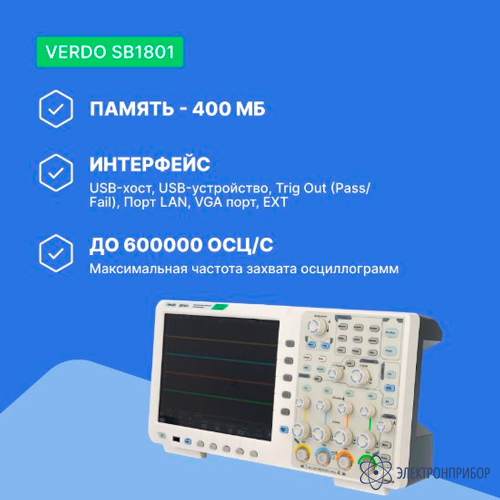

VERDO SB1801 — осциллограф цифровой 2 канала, 350 МГц, 5 Гвыб/с

Назначение осциллографа цифрового 2 канала, 350 МГц, 5 Гвыб/с VERDO SB1801:

Цифровой осциллограф двухканальный VERDO SB1801 (350 Мгц) - это выдающиеся технические характеристики и функциональность при самой доступной для своего класса цене.

Сочетание в одном корпусе функций 7 приборов делает цифровой запоминающий осциллограф VERDO SB1801 незаменимым и в научной лаборатории, и на столе разработчика сложных электронных устройств, то есть везде, где требуется профессиональное решение без компромиссов.

Особенности осциллографа цифрового 2 канала, 350 МГц, 5 Гвыб/с VERDO SB1801:

• надёжная защита схемы от перегрузок и ошибок;
• функция персистенции и цветовой температуры;
• функция анализа частотной характеристики (FRA);
• математические функции обработки сигнала;
• развитый набор типов триггеров (запуска): по фронту, импульсу, наклону, ранту, окну, таймауту, видео, N-му фронту, логическому условию, элементам протокола I2C, SPI, UART/RS232 и CAN;
• математические операции над входными сигналами: +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательская функция, цифровой фильтр (НЧ, ВЧ, полосовой, режективный);
• курсорные и 39 типов автоматических измерений со статистикой;
• большой цветной сенсорный (мультитач) дисплей с диагональю 26,3 см;
• анализ спектров на основе БПФ;
• встроенный 6-разрядный частотомер;
• режим послесвечения с цветовой дифференциацией;
• русскоязычное экранное меню;
• встроенный мультиметр с функцией регистратора, генератор сигналов (1 или 2 канала), декодирование последовательных шин I2C, SPI, CAN, RS232 (штатно или опционально);
• функция тестирования в пределах (PASS|FAIL);
• USB-хост обеспечивает сохранение данных на внешних USB-носителях;
• порт USB-Device на задней панели упрощает подключение к ПК;
• Trig Out – коммутируемый разъем обеспечивает выход запуска развертки для синхронизации других устройств в измерительной системе;
• порт LAN реализует сетевое подключение прибора к ПК;
• VGA – позволяет подключать прибор к внешнему монитору или проектору.

Описание осциллографов цифровых серии VERDO SB1800:

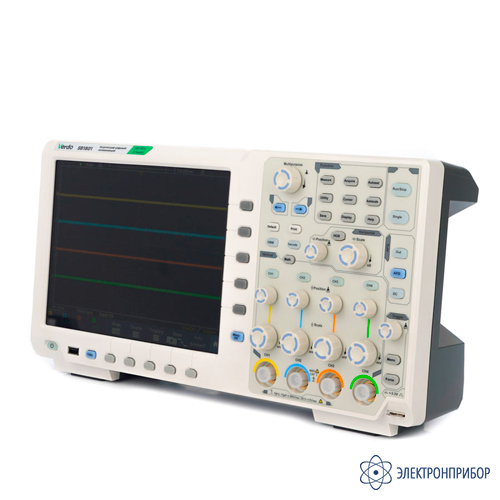

Внешний вид и органы управления

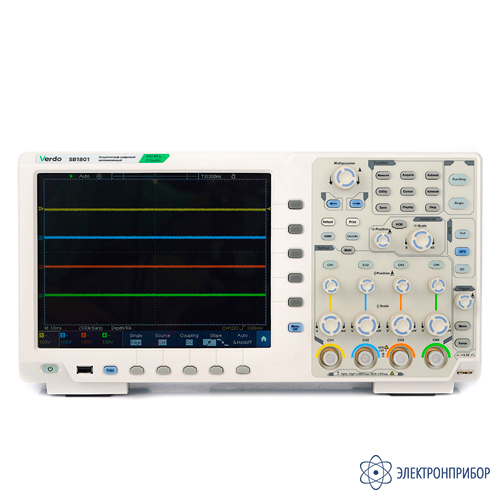

1. Область отображения.
2. Кнопки выбора нужного пункта меню.
3. Область управления (кнопки и ручки).
4. Компенсация пробника: выход измерительного сигнала (3,3 В/1 кГц).
5. Входные разъемы осциллографических каналов.
6. Кнопка удаления левого и правого меню.
7. Кнопки выбора пунктов нижнего меню.
8. Кнопка копирования.
9. Порт USB Host.
10. Переключатель включения/выключения питания.

1. Ручка для переноски.
2. Решетка воздушной вентиляции.
3. Входные клеммы мультиметра.
4. Опорные ножки: отрегулируйте угол наклона осциллографа.

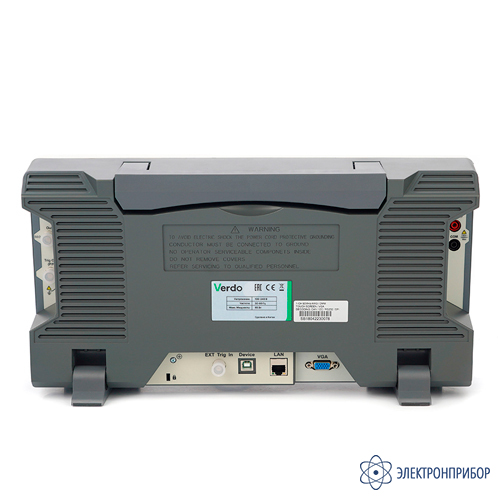

5. Порт VGA: для подключения осциллографа к монитору или проектору.
6. Порт LAN: сетевой порт, который можно использовать для подключения к ПК.
7. Порт USB Device: для подключения прибора к ПК по USB.
8. Внешний входной порт триггера.
9. Гнездо на задней панели для стандартного замка Кенсингтона.
10. Порт Trig Out (P/F): выход сигнала триггера или выход Pass/Fail.
11. Выходной порт: выходной порт генератора сигналов.

Многофункциональный мобильный тестер

Осциллографы серии VERDO SB1800 имеют опциональные (могут поставляться и в штатном исполнении) дополнительные встроенные функциональные модули: одноканальный генератор сигналов, мультиметр с функцией регистратора данных, частотомер, декодер последовательных шин I2C, SPI, CAN, UART/RS232. Эти модули превращают прибор в многофункциональную измерительную станцию.

Максимальная частота обновления осциллограмм 600000 кадров в секунду, многоуровневая шкала серого и отображение цветовой температуры.

Функция цветовой температуры использует цветовую градацию для указания частоты повторяемости сигнала в данной точке экрана. Горячие цвета (красный, желтый) указывают на часто происходящие события, а более холодные цвета (синий/зеленый), указывают на редко происходящие события.

Эта функция позволяет легко выделять цветом на экране осциллографа редкие аномалии сигнала в общем потоке данных.

Тесты по маске

Тесты по маске позволяют эффективно проверить качество сигнала в условиях большого потока сигналов и большого количества контролируемых осциллограмм или их источников, в частности, например, разбраковывать электронные модули по осциллограммам в контрольных точках на производственной линии. Маска определяет часть дисплея осциллографа, на которой не должен присутствовать сигнал. Маска задается с помощью «эталонного» сигнала с установленными пользователем допусками по горизонтали и вертикали дисплея.

Функция тестирования по маске осциллографов VERDO SB1800 позволяет выполнять следующее:

• определение количества проанализированных осциллограмм на предмет соответствия заданным критериями прохождения теста;
• установление порога превышения, который должен быть достигнут, чтобы результат тестирования мог считаться неудовлетворительным;
• подсчет неудовлетворительных результатов теста;
• настройка действий при превышениях, неудовлетворительных (или наоборот, удовлетворительных) результатах тестирования: звуковой сигнал, остановка теста и запуска развертки осциллографа;
• сохранения и загрузка установленных условий тестирования для последующих испытаний;
• на разъеме «P/F» осциллографа в ходе тестирования появляется высокий уровень при положительном результате тестирования, и низкий – при отрицательном, что позволяет, к примеру, реализовать электромеханическую сортировку годных и негодных компонентов или модулей.

Предельный тест по маске на основе «эталонного» сигнала.

Запуск по сигналам последовательных шин и их анализ (опция)

Осциллографы VERDO SB1800 предлагают набор инструментов для работы с сигналами наиболее распространенных последовательных шин, используемых при разработке встроенных систем, включая I2C, SPI, CAN, UART/RS-232. Декодирование протоколов и функции запуска по элементам протокола востребовано при проведении разработки и отладки различных электронных систем.

Запуск по сигналам протоколов последовательных шин позволяет осуществлять запуск по указанному содержимому пакета, включая начало пакета, указанные адреса, указанные данные, уникальные идентификаторы и ошибки.

• Совместное представление отдельных составляющих осциллограммы сигнала шины на высоком уровне (например, тактового сигнала, данных, разрешения выбора кристалла и тому подобных) с нанесенной на изображение разметкой упрощает нахождение начала и конца пакетов и идентификацию входящих в них элементов, таких как адрес, данные, идентификатор, контрольная сумма и тому подобное.
• Осциллограмма сигнала шины отображается на одной временной оси с другими выводимыми сигналами, что позволяет легко измерять временные характеристики при взаимодействии различных частей испытываемой системы.

Таблицы декодированных сигналов шины позволяют представить все декодированные пакеты в составе записи сигнала в форме таблицы. Пакеты снабжаются метками времени и выводятся последовательно со столбцами для каждого отдельного компонента (адрес, данные и тому подобное).

Генератор сигналов произвольной формы (опционально)

Осциллографы VERDO SB1800 оснащаются опциональным одноканальным генератором сигналов произвольной формы с максимальной частотой 50 МГц (на синусе), который идеально подходит для имитации различных сигналов в процессе отладки электронных систем или для добавления шума к сигналам при тестировании по предельным значениям.

Среди предварительно заданных осциллограмм доступны 4 основные вида сигналов: синусоида, квадрат, треугольный (пила) и импульс, а также 46 встроенных произвольных форм сигналов, в том числе шум, экспоненциальный подъем, экспоненциальное падение, Sin(x)/x, лестница и так далее.

Можно создать определяемую пользователем форму сигнала и сохранить ее на внутреннем накопителе или USB-устройстве и загрузить ее на устройство при измерениях в другое время.

Длина выборки составляет 16 кБ при максимальной частоте 250 Мвыб/с. Амплитуда выходного сигнала может достигать 20 В (от пика до пика, на частотах ниже или равно 25 МГц, и до 5 В – на частотах выше 25 МГц).

Пользователь может клонировать захваченные осциллографом сигналы, захватив участок осциллограммы на всем экране или между курсорами и воспроизвести их с помощью встроенного генератора.

Анализ частотной характеристики компонентов

Комбинация 2 или 4-канального осциллографа и опции встроенного генератора позволяет осуществить анализ частотной характеристики компонентов. Для этого в осциллографах VERDO SB1800 существует функция построения диаграммы Боде. В этом режиме генератор последовательно сканирует диапазон частот от 0 до F_max, а осциллограф измеряет изменение уровня выходного сигнала и его фазы по сравнению с входными значениями и по результатам сравнения строит частотную диаграмму.

Функция маркера позволяет определить точное значение уровня выходного сигнала относительно входного сигнала в дБ и изменение его фазы в градусах.

Данная функция полезна для тестирования активных и пассивных компонентов, в том числе фильтров, дросселей, и другого.

Сенсорный экран «мультитач» с интуитивно понятным интерфейсом

Опция емкостного сенсорного экрана VERDO SB1800 обеспечивает уровень сенсорного управления, аналогичный современным сотовым телефонам и планшетам и существенно упрощает доступ к функциям осциллографа.

Если установлена опция сенсорного ЖК-дисплея, вы можете различными жестами управлять функциями осциллографа:

• выбор канала;
• установка уровня смещения по вертикали и уровня запуска;
• перетаскивание сигналов влево/вправо или вверх/вниз для настройки положения по горизонтали и вертикали или панорамирования масштабированного изображения;
• жесты сжатия и растягивания для изменения масштаба или увеличения/уменьшения (зуммирование) изображения по горизонтали или вертикали;
• вызвать виртуальную клавиатуру на экран для ввода буквенно-цифровых данных или единиц измерения;
• использовать виртуальные кнопки жестового интерфейса для точной настройки параметров измерения.

Программное обеспечение для анализа на ПК

• Программное обеспечение, входящее в комплект поставки осциллографа, позволяет отображать осциллограммы на экране компьютера, сохранять данные проводимых измерений в виде файла в формате *.bin, а также сохранять снимки экрана прибора и проводить курсорные измерения отображаемых осциллограмм.
• В поставляемом программном обеспечении реализована командная строка, позволяющая управлять прибором посредством SCPI команд.
• Программное обеспечение поддерживает два интерфейса подключения осциллографа к ПК – USB и Ethernet.

Анализ данных

Осциллографы VERDO SB1800 предоставляют исчерпывающий набор аналитических функций.

• Курсоры, которые привязываются к осциллограмме или экрану.
• 38 автоматических измерений со статистикой измерений и стробированием по экрану или между курсорами. Каждый тип автоматических измерений снабжается пояснительной пиктограммой на экране.
• Основные и расширенные математические операции с осциллограммами, включая:
       - сложение, вычитание, умножение и деление двух различных каналов осциллографа;
       - интегрирование, дифференцирование и извлечение квадратного корня по выбранному каналу;
       - составная пользовательская функция над каналами и числовыми коэффициентами;
       - цифровые фильтры, включающий ФВЧ, ФНЧ, полосовой и режекторный фильтры с задаваемыми пользователями частотами среза.
• Базовый анализ с БПФ (по выборке 8192 точек во временной области), с возможностью просмотра и проведения курсорных измерений величины (вольт или децибел) или частоты, с настройкой типа окна БПФ (6 видов) и единиц измерения. В приборе имеется функция автоматической настройки маркера на пик спектральной характеристики с указанием амплитуды и частоты.

Профессиональный набор условий запуска развертки

Первый признак профессионального осциллографа – развитый набор различных режимов запуска развертки на базе 2-х уровневых компараторов, позволяющий выделить в потоке входных сигналов интересующий пользователя сигнал или его примечательную часть (например, аномалию или другой дефект).

VERDO SB1800 оснащены широким набором расширенных функций запуска, включающих запуск по ранту, длительности импульса, времени ожидания, времени нарастания/спада, по окну, логическим условиям, запуск по N-му импульсу, по элементам пакетов последовательных шин I2C, SPI, CAN, UART/RS232.

Пользователь может установить на условие запуска как лимиты по уровням, так и по длительности выполнения этих условий по времени.

Покадровая запись и воспроизведение осциллограмм

В осциллографах серии VERDO SB1800 реализована крайне полезная функция для анализа сигналов – покадровая запись и воспроизведение. Система запуска осциллографа позволяет выделить в отдельный кадр интересующую часть сигнала – аномалию или какой-либо дефект. Покадровую запись интересующего сигнала можно проводить во внутреннюю память или во внешний носитель с максимальным числом кадров до 1000 и интервалами между кадров от 10 мс до 10 с.

Данная функция позволяет проводить покадровый просмотр и постанализ сигналов с аномалиями.
