DS 70304, DS-70304

Осциллографы лабораторные

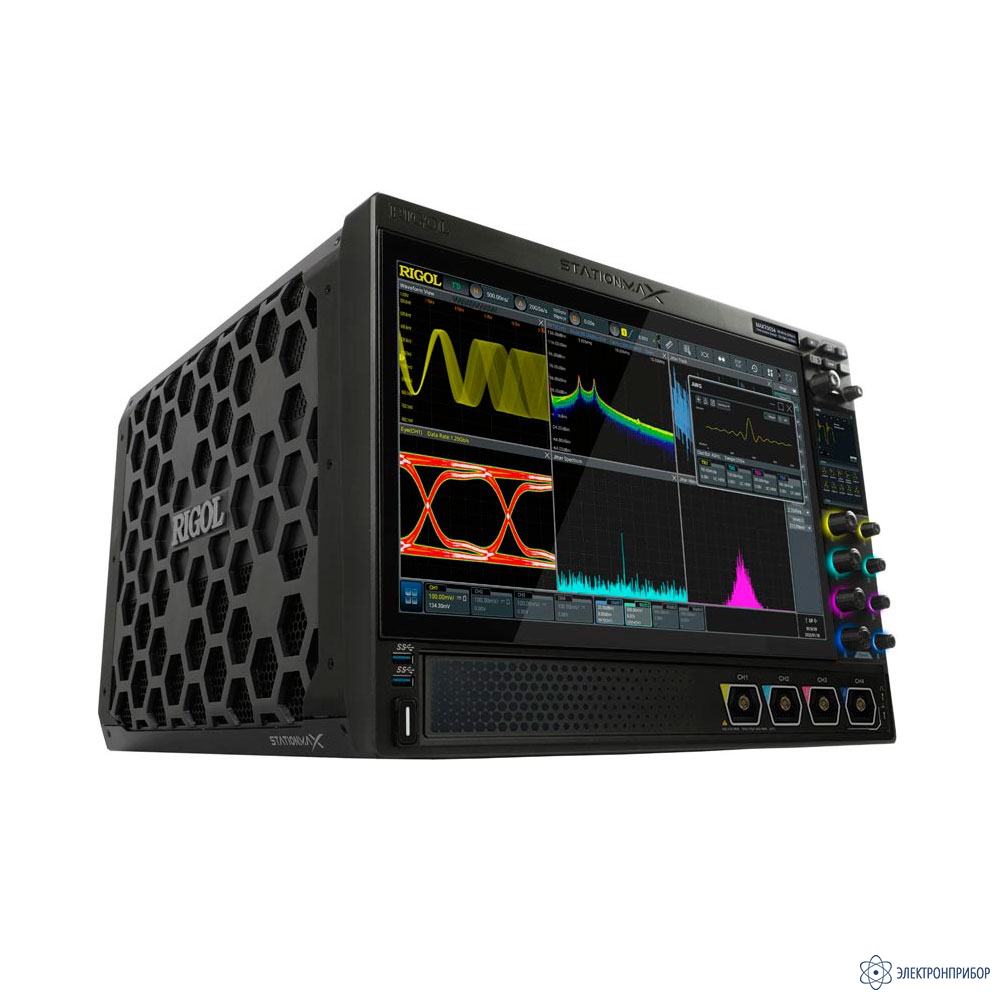

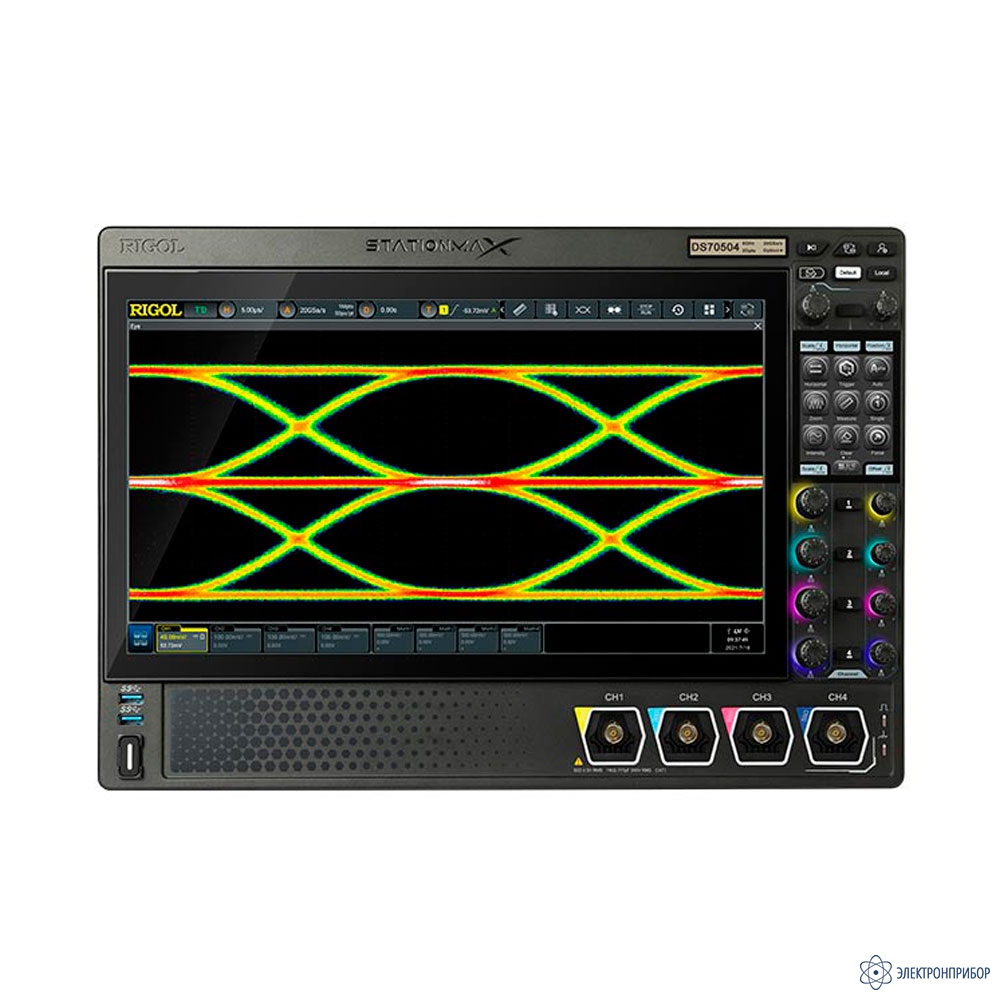

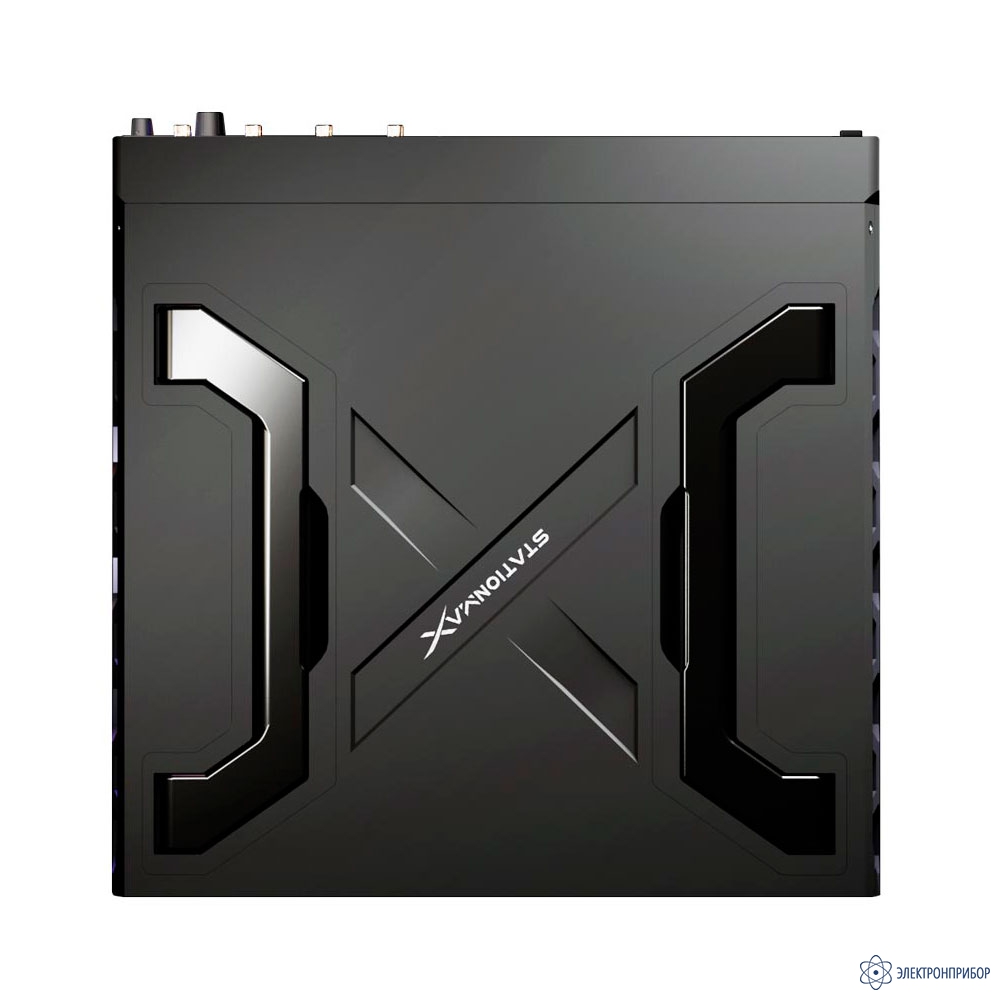

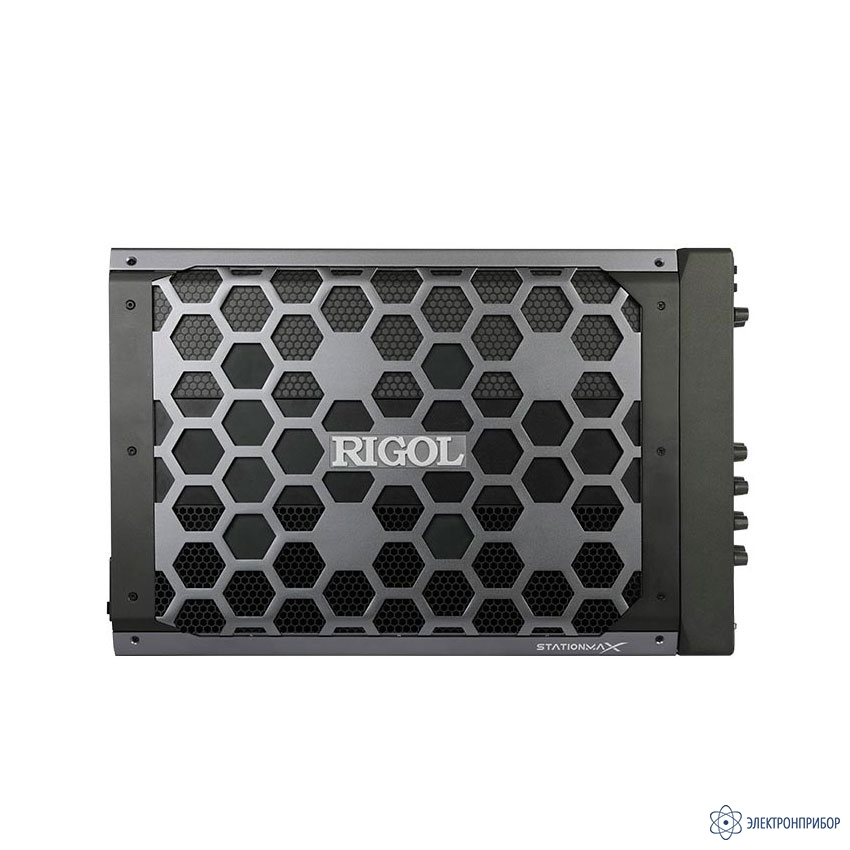

DS70304 — цифровой осциллограф

Код товара: 72629
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      88736-23 до 10.04.2028

    • Производитель

      RIGOL, Китай

    • Артикул

      А234490

    Описание цифрового осциллографа DS70304:

    Цифровой осциллограф DS70304 использует новейшую разработку компании Rigol - процессор "Phoenix", что обеспечивает частоту дискретизации в реальном времени до 20 Гвыб/с, а технология UltraVision 3 позволяет увеличить размер глубины записи до 2000 М точек, а скорость захвата осциллограмм - до 1000000 осциллограмм в секунду. В осциллографе DS70304 имеется большой сенсорный дисплей, что наряду с традиционными органами управления на передней панели прибора делает пользовательский интерфейс простым и удобным.

    Осциллограф DS70304 может объединять в одном корпусе множество измерительных приборов: цифровой осциллограф, анализатор спектра, цифровой вольтметр, 8-разрядный частотомер, анализатор протоколов. Столь широкая функциональность достигается путём установки дополнительных опций. Это позволяет применять осциллограф DS70304 для решения очень широкого круга измерительных задач.

    Особенностью осциллографа DS70304 является возможность модернизации его параметров, включая возможность увеличения глубины записи. Кроме того, доступны опции анализатора спектра реального времени, измерения джиттера и анализа глазковых диаграмм.

  • Технические характеристики цифрового осциллографа DS70304:

    Параметр Значение
    Полоса пропускания 50 Ом 3 ГГц
    1 МОм 500 МГц
    Режим дискретизации  Реальное время
    Количество каналов 4 аналоговых + вход внешней синхронизации
    Максимальная скорость захвата осциллограмм ≥ 1000000 осциллограмм в секунду
    Регистрация
    Режим Обычный
    Пиковый детектор: 200 пс
    Усреднение (2, 4, 8, 16…65536 выборок)
    Высокое разрешение: 9 - 16 бит
    Максимальная дискретизация (реальное время) 20 Гвыб/с (10 Гвыб/с - два канала/все каналы)
    Глубина записи Штатно: 500 М точек;
    Опция: 2000 М точек (один канал включен), 1000 М точек (два канала/все каналы включены).
    Параметры вертикальной системы
    Связь по входу Открытый, закрытый, земля
    Входной импеданс 1 MОм ± 1 % || 17 пФ ± 3 пФ , 50 Ом ± 2,5 %
    Учет ослабления пробников 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
    Определение пробников Автоматическое определение пробников Rigol
    Максимальное входное напряжение 1 МОм 30 В скз или ± 40 В максимально (DC + V пик)
    50 Ом 5 Вскз
    Вертикальное разрешение 8 бит
    9 - 16 бит (выбираемое) режим высокого разрешения
    Вертикальное отклонение  1 МОм 1 мВ/дел ~ 10 В/дел
    50 Ом 1 мВ/дел ~ 1 В/дел
    Диапазон смещения  1 МОм ± 1 В (1 мВ/дел ~ 50 мВ/дел)
    ± 30 В (51 мВ/дел ~260 мВ/дел)
    ± 100 В (265 мВ/дел ~ 10 В/дел )
    50 Ом ± 1 В (1 мВ/дел ~ 100 мВ/дел)
    ± 4 В (102 мВ/дел ~1 В/дел)
    Динамический диапазон ± 5 дел (8 бит)
    Ограничение полосы пропускания 1 МОм 20 МГц, 250 МГц
    50 Ом 20 МГц, 250 МГц, 1 ГГц или 2 ГГц
    Погрешность коэффициента усиления ± 2 % от полной шкалы
    Погрешность смещения  < 200 мВ/дел: ± 0,1 дел ± 2 мВ ± 1,5 % смещения
    ≥ 200 мВ/дел: ± 0,1 дел ± 2 мВ ± 1 % смещения
    ESD защита ± 8 кВ (на входе BNC)
    Изоляция между каналами ≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц)
    Параметры горизонтальной системы
    Коэффициент развертки 100 пс/дел ~ 1000 с/дел
    Временное разрешение  0,5 пс
    Погрешность временной баз ± 0,5 ppm ± 1 ppm/год
    Максимальная задержка Пред-запуск: ≥ 1/2 ширины экрана
    Пост-запуск: 1 с....100 дел
    Диапазон коррекции смещения между каналами ± 100 нс
    Режимы  Y-T, X-Y, самописец (≥ 200 мс/дел), сканирование (≥ 50 мс/дел)
    Вертикальное разрешение
    Полоса (разрешение) 20 Гвыб/сек 2 ГГц (9 бит)
    1 ГГц (10 бит)
    500 МГц (12 бит)
    200 МГц (14 бит)
    75 МГц (16 бит)
    10 Гвыб/сек 1 ГГц (9 бит)
    500 МГц (10 бит)
    250 МГц (12 бит)
    100 МГц (14 бит)
    50 МГц (16 бит)
    Уровень шума 50 Ом 400 мкВскз (1 мВ/дел)
    400 мкВскз (2 мВ/дел)
    600 мкВскз (5 мВ/дел)
    680 мкВскз (10 мВ/дел)
    1,4 мВскз (20 мВ/дел)
    3,5 мВскз (50 мВ/дел)
    5,6 мВскз (100 мВ/дел)
    15 мВскз (200мВ/дел)
    28 мВскз (500 мВ/дел)
    35 мВскз (1 В/дел)
    1 МОм 500 мкВскз (1 мВ/дел)
    500 мкВскз (2 мВ/дел)
    600 мкВскз (5 мВ/дел)
    900 мкВскз (10 мВ/дел)
    2 мВскз (20 мВ/дел)
    4 мВскз (50 мВ/дел)
    8 мВскз (100 мВ/дел)
    25 мВскз (200мВ/дел)
    30 мВскз (500 мВ/дел)
    60 мВскз (1 В/дел)
    110 мВскз (2 В/дел)
    300 мВскз (5 В/дел)
    600 мВскз (10 В/дел)
    Измерения
    Курсорные Количество курсоров  2 пары XY курсоров
    Режимы Ручной (ΔY, ΔX, 1/ΔX)
    отслеживания
    автоизмерения
    Измерения в X-Y режиме X = Канал 1, Y = Канал 2
    Автоматические Количество автоизмерений 41 тип
    Источник Аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)
    Режим измерения Обычный (програмно, при памяти ≥1 М точек);
    С повышенной точностью (по всей длине памяти)
    Максимальное количество отображаемых на канал 14 типов
    Вертикальные Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev
    Горизонтальные Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
    Другие Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
    Статистика Текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
    Математические операции
    Количество отображаемых одновременно 4
    Операции A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
    Цветовая градация Поддерживается в математических операциях, в том числе БПФ
    БПФ (FFT) Максимальная длина 1 М точек
    Тип окна Прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
    Цветовая градация Поддерживается
    Поиск пиков Максимум 15 пиков
    Расширенный БПФ (FFT) Максимальная длина 64 К точек
    Скорость захвата 10000 спектров в секунду
    RBW Ручной / авто
    Тип окна Прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
    Поиск пиков Максимум 15 пиков
    Анализ осциллограмм
    Запись и воспроизведение Память Сегментированная память 2 миллионов сегментов
    Источник Аналоговые каналы (CH1 ~ CH4)
    Режим Покадровое или непрерывное воспроизведение; вычисление, измерение и декодирование воспроизводимых сигналов
    Pass / Fail  Источник Аналоговые каналы (CH1 ~ CH4)
    Цветовая градация Источник Аналоговые каналы (CH1 ~ CH4)
    Темы Температура, интенсивность
    Режим Во всех режимах
    Анализ глазковых диаграмм (опция DS70000-JITTA) Источник Аналоговые каналы (CH1 ~ CH4), результат автоизмерений
    Восстановление тактовой частоты Поддержка
    Тип Автоматический, полуавтоматический, ручной
    Диапазон 1 миллион точек
    Измерение джиттера (опция DS70000-JITTA) Источник Аналоговые каналы (CH1 ~ CH4), результат автоизмерений
    Восстановление тактовой частоты Поддержка
    Тип Автоматический, полуавтоматический, ручной
    Вид джиттера TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажение рабочего цикла), ISI (межсимвольные помехи), BR (соотношение битов) и TIE.
    Отображение График, гистограмма, спектр
    Декодирование
    Стандартно Параллельно (до 4 бит на аналоговых каналах)
    Опционально RS-232 /UART декодирование - опция DS70000-EMBDA
    I²C /SPI декодирование - опция DS70000-EMBDA
    LIN /CAN декодирование - опция DS70000-AUTOA
    FlexRay декодирование - опция DS70000-AUTOA
    I²S декодирование - опция DS70000-AUDIOA
    MIL-STD-1553 декодирование - опция DS70000-AEROA
    Система запуска
    Источник запуска Аналоговые каналы (CH1 ~ CH4), внешний запуск, по сети
    Режим запуска Авто, обычный, одиночный
    Тип связи AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц)
    Шумовая режекция Вкл / Выкл
    Блокировка уровня запуска 8 нс ~ 10 с
    Полоса запуска Внутренний Аналоговая полоса осциллографа
    Внешний 200 МГц
    Чувствительность триггера Внутренний 0,5 делений: ≥  50 мВ/дел доступна шумовая режекция, 0,7 делений
    Внешний DC ~ 100 МГц: 200 мВпп 100 МГц ~ 200 МГц: 500 мВпп
    Диапазон уровня запуска  Внутренний ± 5 делений от центра экрана
    Внешний ± 5 В
    Сеть Фиксировано 40 % - 60 %
    Внешний запуск EXT TRIG Входной импеданс 1 MΩ ± 1 %, SMA разъем
    Джиттер запуска < 200 пс скз (при одном включенном канале)
    Типы запуска Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
    Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
    Запуск по фронту Тип фронта Нарастающий, спадающий, нарастающий и спадающий
    Источник запуска Аналоговые каналы (CH1 ~ CH4) внешний запуск, по сети
    Запуск по длительности импульса Условие запуска Положительная полярность импульса: >, <, =
    Отрицательная полярность импульса: >, <, =
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    Запуск по скорости нарастания Условие запуска Положительная или отрицательная полярность: >, <, внутри диапазона <>
    Диапазон установок 200 пс ~ 10 с
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    Запуск по видеосигналу Система NTSC, PAL и SECAM
    Стандарт 480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    Запуск по длительности события  Установка H, L, X
    Условие запуска >, <, внутри интервала<>, вне интервала ><
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    Запуск по истечении времени (TimeOut) Тип фронта Нарастающий, спадающий, нарастающий и спадающий
    Время 200 пс ~ 10 с
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    Запуск по ранту Условие Прохождение через заданный уровень
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    Запуск по окну Тип фронта Нарастающий, спадающий
    Позиция запуска Вход, выход, время
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    Запуск по задержке Фронт Нарастающий, спадающий
    Условие задержки >, <, внутри интервала<>, вне интервала ><
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    Запуск Установка / Удержание Фронт Нарастающий, спадающий
    Установка времени 200 пс ~ 10 с
    Запуск по N фронту Тип фронта Нарастающий, спадающий
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    RS-232/UART запуск (опция DS70000-EMBDA) Условие запуска Start, Error, Check Error, Data
    Скорость до 20 Мбит/сек
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    I²C запуск
    (опция DS70000-EMBD)
    Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
    Разрядность адреса 7 бит, 8 бит, 10 бит
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    SPI запуск
    (опция DS70000-EMBD)
    Условие запуска CS, TimeOut
    Разрядность 4 бит ~ 32 бит
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    CAN запуск
    (опция DS70000-AUTO)
    Условие запуска начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
    Тип сигнала CAN_H, CAN_L, TX/RX, DIFF
    Скорость до 10 Мбит/сек
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    FlexRay запуск
    (опция DS70000-AUTOA)
    Условие запуска Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err)
    Скорость до 10 Мбит/сек
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    LIN запуск
    (опция DS70000-AUTOA)
    Условие запуска Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
    Скорость до 20 Мбит/сек
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    I²C запуск
    (опция DS70000-AUDIOA)
    Тип канала Левый, правый, левый и правый
    Условие сравнения =, ≠, >, <, <>, ><
    Режимы I²S, LJ, RJ
    Источник запуска Аналоговые каналы (CH1 ~ CH4)
    MIL-STD-1553 запуск (опция DS70000-AEROA) Условие запуска Triggers on Sync (Data Sync, Cmd/Status Sync, All Sync), Data, RTA, RTA +11Bit, Error (Sync Error и Check Error)
    Источник запуска  Аналоговые каналы (CH1 ~ CH4)
    Цифровой вольтметр
    Источник Аналоговые каналы (CH1 ~ CH4)
    Функция измерения DC, AC + DC RMS, AC RMS
    Разрешение ACV / DCV: 3 бита
    Режим измерения Диаграмма, превышение свыше 3 секунд, построение тренда
    Частотомер
    Общие параметры Источник Аналоговые каналы (CH1 ~ CH4), внешний
    Разрешение 3-8 бит, пользовательское
    Максимальная частота Максимальная частота аналогового канала
    Функция измерения Частота, период, счет импульсов
    Суммирование Источник 48-бит счетчика
    Фронт Подсчет количества нарастающих фронтов
    Временная база Внутренний источник опорной частоты
    Основные технические характеристики
    Дисплей
    Тип дисплея Диагональ 15,6", емкостной сенсорный мультитач
    Разрешение дисплея 1920 (по горизонтали) × 1080 (по вертикали) точек
    Сетка 10 делений (по вертикали) x 8 делений (по горизонтали)
    Послесвечение Выключение; от 100 мс до 10 с; бесконечно
    Яркость  256 уровней (ЖК HDMI)
    Энергонезависимая память
    Формат сохранения Настройки setup (*.stp)
    Изображения image (*.png, *.bmp, *.tif, *.jpg)
    Осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv),
    reference waveform data (*.ref, *.csv, *.bin)
    Опорные осциллограммы 10 осциллограмм

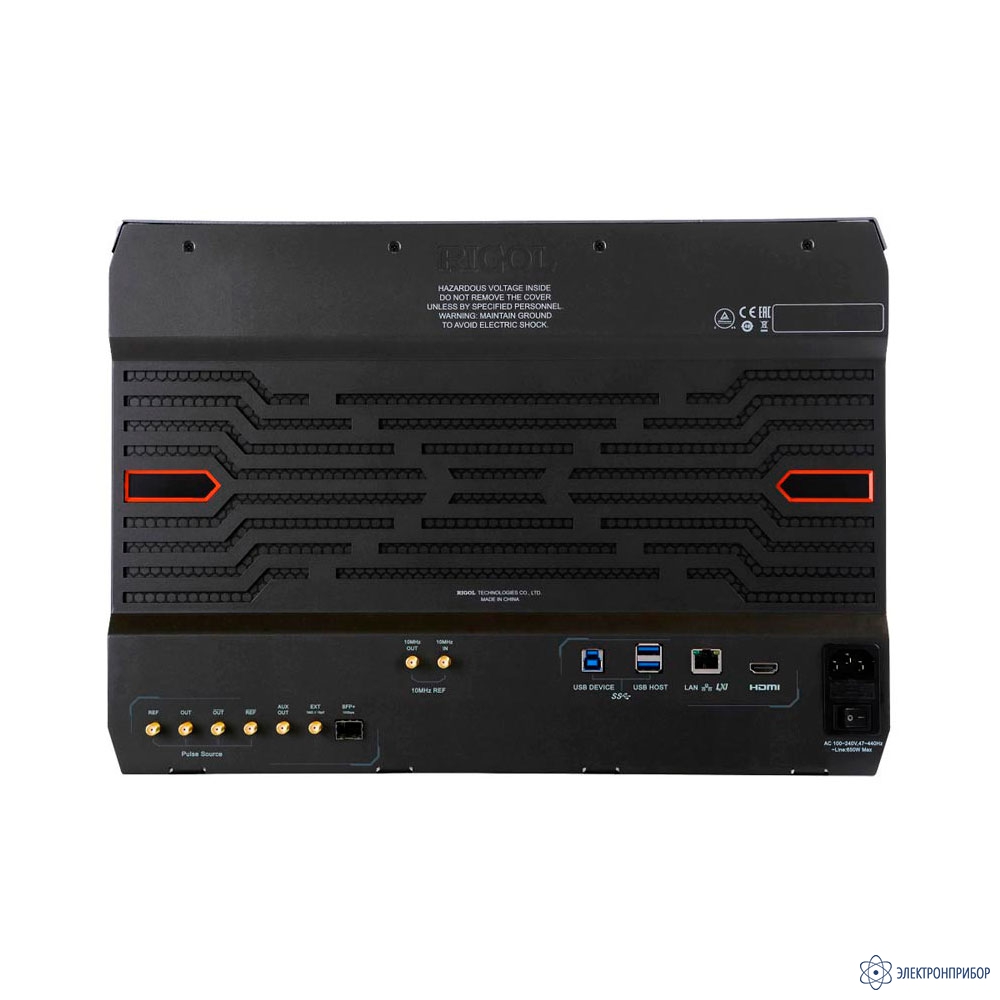

    Порты ввода/вывода
    USB 3.0 Hi-speed Host 2 на передней панели, 2 на задней панели
    USB 3.0 Hi-speed Device 1 на задней панели (совместимость с USBTMC)
    LAN 1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C)
    WEB интерфейс Поддержка VNC Web
    HDMI видеовыход 1 на задней панели (HDMI 1,4b, A plug)
    Aux Output комбинированный выход Разъем SMA на задней панели:
    Vo (H) ≥ 2,5 В (открытый контур) ≥ 1,0 В (50 Ом - GND)
    Vo (L) ≤ 0,7 В (на нагрузке) ≤ 4 мА; ≤ 0,25 В (50 Ом - GND)
    Выход синхронизации
    (Trig Out)
    Импульсный сигнал синхронизации
    Выход "Годен / Не годен" (Pass / Fail) Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс
    10 M In/Out Вход SMA разъем на задней панели
    Импеданс 50 Ом
    Амплитуда 130 мВпп ~ 4,1 Впп (-10 дБм, 20 дБм)
    Частота 10 МГц ± 10 ppm
    Выход SMA разъем на задней панели
    Импеданс 50 Ом
    Амплитуда 1,5 Впп (синусоидальная форма)
    Выход компенсации пробника Частота Меандр 1 кГц
    Амплитуда 3 Вп-п
    Питание
    Напряжение 100 ~ 240 В эффективности AC, 45 ~ 440 Гц
    Потребляемая мощность < 500 Вт
    Предохранитель 3,15 A, T тип, 250 В
    Массо-габаритные параметры
    Габаритные размеры 439 мм × 310 мм × 491 мм (Ш*В*Г)
    Вес 22,5 кг без упаковки
    29,5 кг с упаковкой
  • Комплект поставки DS70304

    Наименование Количество
    1 Цифровой осциллограф DS70304 1
    2 Кабель питания 1
    3 USB кабель 1
    4 Пассивный высокоимпедансный пробник (500 МГц) RP3500A 4

    Дополнительная комплектация DS70304:

    (Поставляется за отдельную плату)

    Наименование
    1 Активный дифференциальный пробник (3,5 ГГц) PVA8350
    2 Активный дифференциальный пробник (5 ГГц) PVA8500
    3 Активный дифференциальный пробник (7 ГГц) PVA8700
    4 Токовый пробник (50 МГц, 30A) PCA1030
    5 Токовый пробник (100 МГц, 30A) PCA2030
    6 Токовый пробник (100 МГц, 150A) PCA1150
    7 Высоковольтный дифференциальный пробник (75 МГц, 1400 В) PHA0150
    8 Высоковольтный дифференциальный пробник (100 МГц, 1400 В) PHA1150
  • Дополнительная комплектация DS70304

  • Файлы для DS70304

Файлы для DS70304
